Накладка гусеница B600mm (сепарате-тйпе) — HITACHI ZH200-A

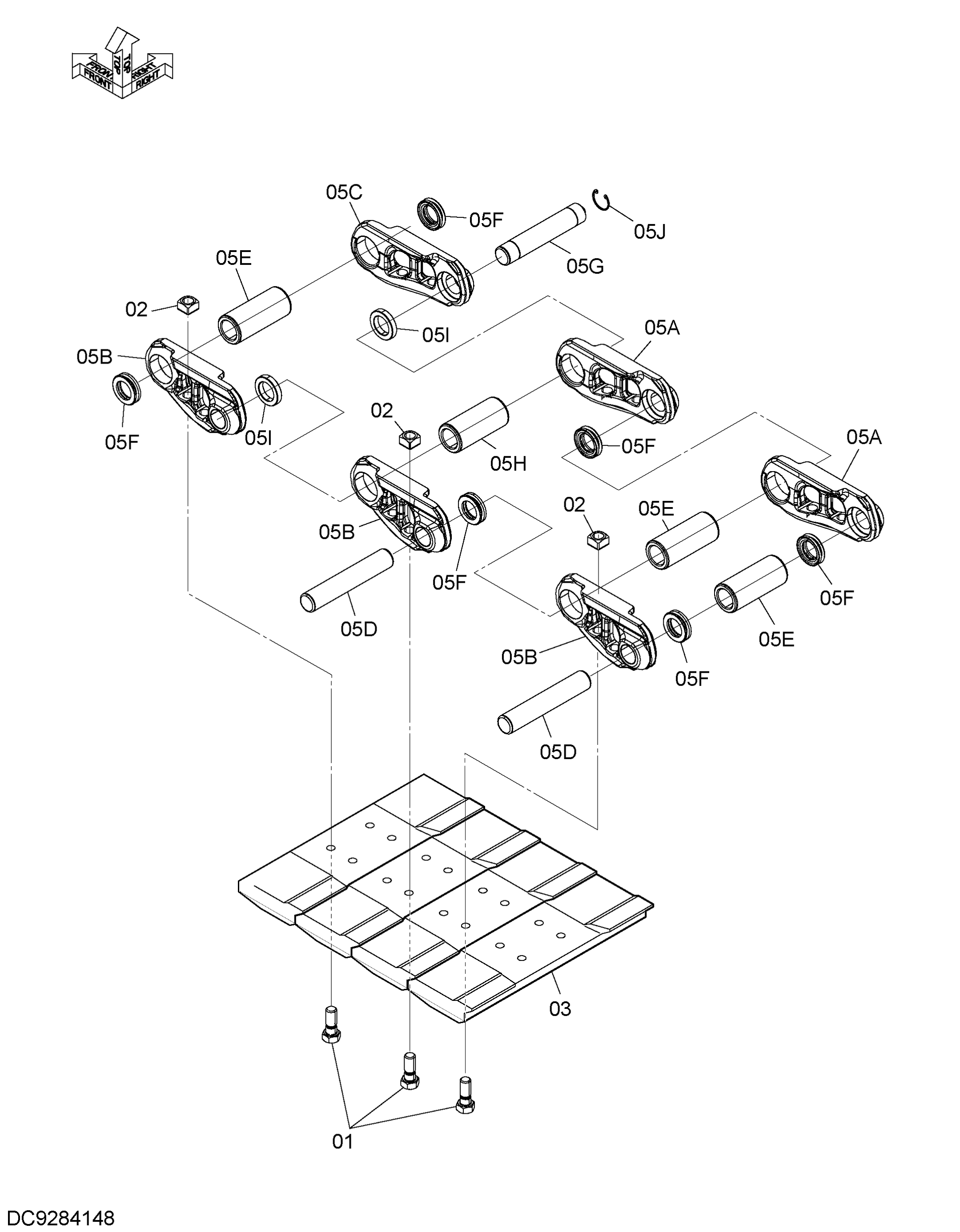

Заводская схема «Накладка гусеница B600mm (сепарате-тйпе)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9284149 | Башмак руббер-пад | 2 | |
| 01 | 4659287 | Болт башмак | 184 |
| 02 | 4255638 | Гайка | 184 |
| 03 | 4405322 | Башмак руббер-пад | 46 |
| 05A-J | 9248706 | Гусеничная цепь-в сборе | 1 |
| 05A | 0005251 | Гусеничная цепь B | 45 |
| 05B | 0005252 | Гусеничная цепь B | 46 |
| 05C | 4633367 | Гусеничная цепь M | 1 |
| 05D | 4314671 | Палец | 45 |
| 05E | 4386609 | Втулка | 45 |
| 05F | 4408124 | Уплотнение | 90 |
| 05G | 4267743 | Соединительный палец | 1 |
| 05G | 3112038 | Соединительный палец | 1 |
| 05H | 4345302 | Соединительная втулка | 1 |
| 05I | 4379310 | Втулка | 2 |
| 05J | 4192666 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
