Крышка (6) — HITACHI ZH200-A

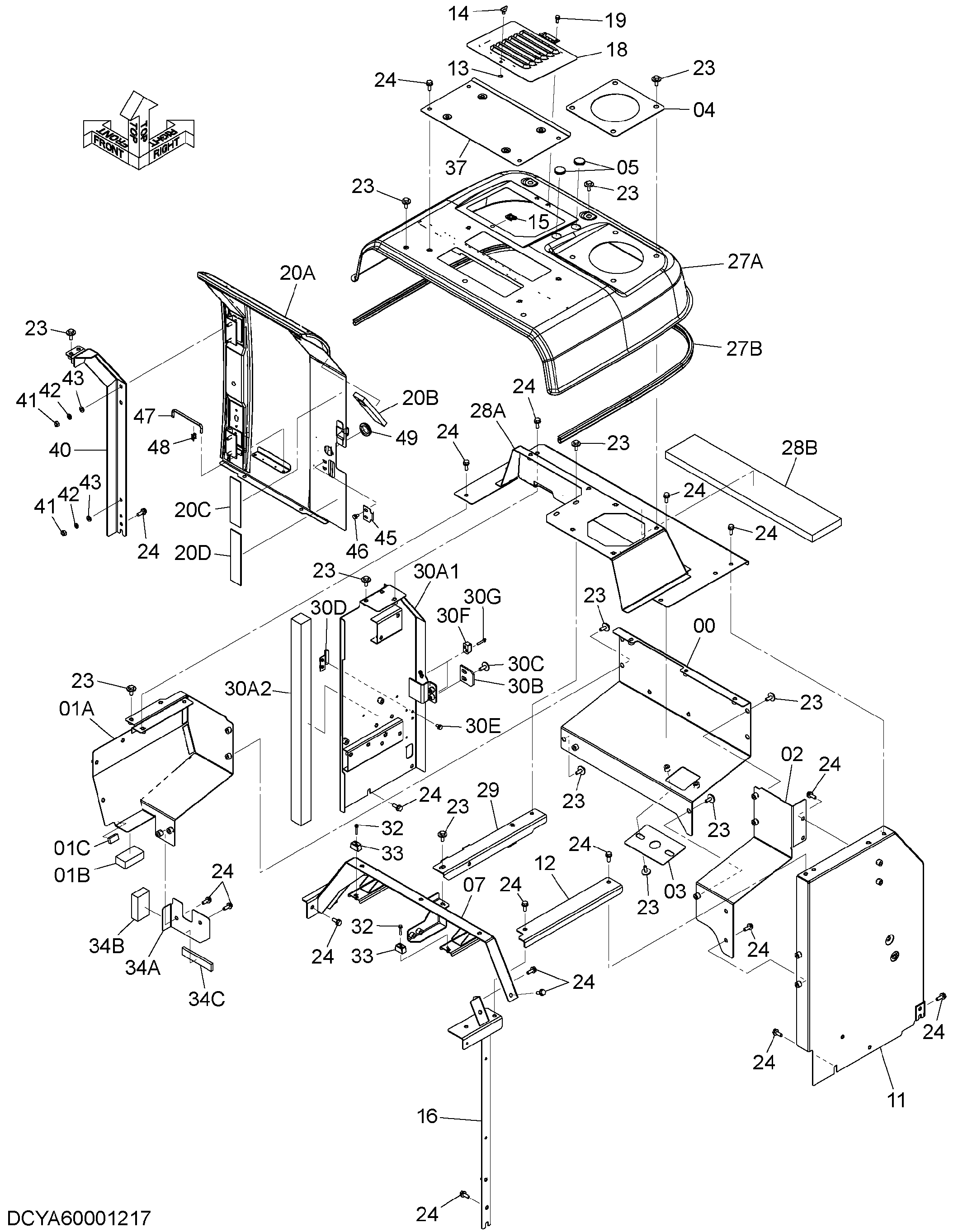

Заводская схема «Крышка (6)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001292 | Крышка | 1 |
| 01 | YA60006473 | Крышка | 1 |
| 01A | YA40006238 | Крышка | 1 |
| 01B | 4404068 | Резиновая прокладка | 1 |
| 01C | 4705424 | Виброизолятор | 1 |
| 02 | YA40006237 | Крышка | 1 |
| 03 | 4710020 | Крышка | 1 |
| 04 | YA00001814 | Крышка | 1 |
| 05 | 4405559 | Резиновая втулка | 2 |
| 07 | YA40005602 | Опора | 1 |
| 11 | YA40006235 | Крышка | 1 |
| 12 | YA00008641 | Кронштейн | 1 |
| 13 | 4712903 | Фиксатор | 1 |
| 14 | 4712904 | Палец | 1 |
| 15 | 4712905 | Зажим | 1 |
| 16 | YA40004515 | Опора | 1 |
| 18 | YA40000817 | Крышка | 1 |
| 19 | J260820 | Болт с шайбой | 2 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | YA60002877 | Дверь | 1 |
| 20A | YA40002640 | Дверь | 1 |
| 20B | 4716055 | Резиновая прокладка | 1 |
| 20C | 4716056 | Резиновая прокладка | 1 |
| 20D | 4654108 | Резиновая прокладка | 1 |
| 23 | J281030 | Болт с шайбой | 26 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | J271030 | Болт с шайбой | 35 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 6028871 | Крышка | 1 |
| 27A | 6028691 | Крышка | 1 |
| 27B | 4720314 | Уплотнительная окантовка | 1 |
| 28 | YA60003897 | Крышка | 1 |
| 28A | YA40004277 | Крышка | 1 |
| 28B | 4656900 | Резиновая прокладка | 1 |
| 29 | YA40004276 | Кронштейн | 1 |
| 30 | YA60002912 | Крышка | 1 |
| 30A | YA60006372 | Крышка | 1 |
| 30A1 | YA40002446 | Крышка | 1 |
| 30A2 | 4656521 | Резиновая прокладка | 1 |
| 30B | 4638905 | Ограничитель | 1 |
| 30C | J281030 | Болт с шайбой | 2 |
| 30C1 | J901030 | Болт | 1 |
| 30C2 | 4486055 | Шайба | 1 |
| 30D | 9765335 | Ограничитель | 1 |
| 30E | J260816 | Болт с шайбой | 2 |
| 30E1 | J900816 | Болт | 1 |
| 30E2 | A590108 | Плоская шайба | 1 |
| 30F | 4652573 | Ограничитель | 2 |
| 30G | J260635 | Болт с шайбой | 4 |
| 30G1 | J900635 | Болт | 1 |
| 30G2 | A590106 | Плоская шайба | 1 |
| 32 | J260635 | Болт с шайбой | 4 |
| 32A | J900635 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 33 | 4652573 | Ограничитель | 2 |
| 34 | YA60006472 | Крышка | 1 |
| 34A | YA00004590 | Крышка | 1 |
| 34B | 4704781 | Резиновая прокладка | 1 |
| 34C | YA00009220 | Резиновое уплотнение | 1 |
| 37 | YA40004278 | Крышка | 1 |
| 40 | YA40000157 | Опора | 1 |
| 41 | J950010 | Гайка | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | A590110 | Плоская шайба | 4 |
| 45 | 4642167 | Ограничитель | 1 |
| 46 | J260816 | Болт с шайбой | 2 |
| 46A | J900816 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 47 | 4639112 | Стойка | 1 |
| 48 | 4647195 | Держатель | 1 |
| 49 | 4211059 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
