Детали радиатора — HITACHI ZH200-A

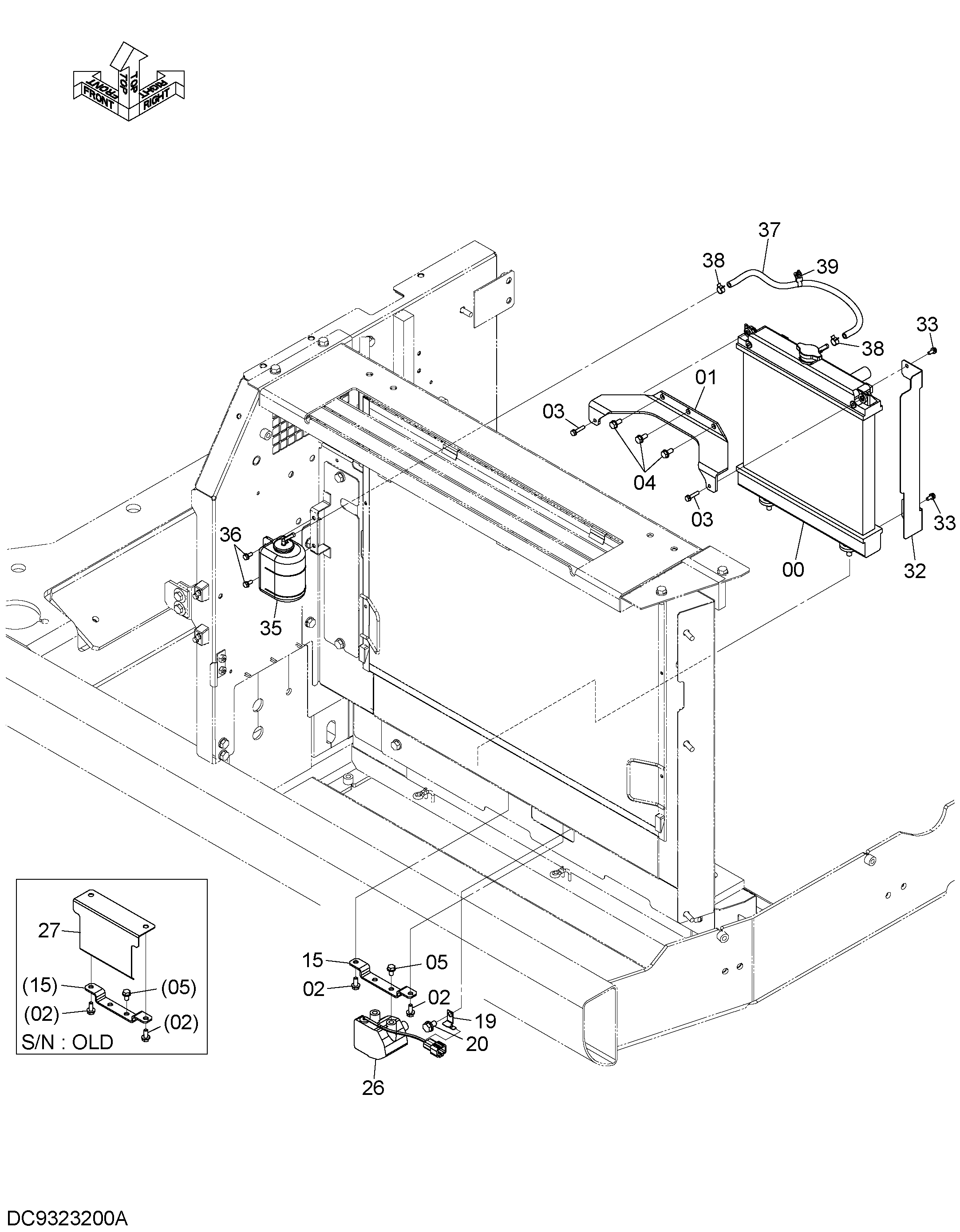

Заводская схема «Детали радиатора» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00005312 | Радиатор | 1 |
| 01 | 4725086 | Кронштейн | 1 |
| 02 | J260820 | Болт с шайбой | 2 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260620 | Болт с шайбой | 2 |
| 03A | J900620 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | J260825 | Болт с шайбой | 3 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J260816 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 15 | 4723735 | Кронштейн | 1 |
| 19 | 4257159 | Кронштейн | 1 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 26 | 4724937 | Насос | 1 |
| 27 | YA00008591 | Крышка | 1 |
| 32 | 4725085 | Крышка | 1 |
| 33 | J260616 | Болт с шайбой | 2 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 35 | 4279429 | Бак воды | 1 |
| 36 | J260616 | Болт с шайбой | 2 |
| 36A | J900616 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 37 | 4264297 | Водяной шланг | 1 |
| 38 | 4425139 | Хомут шланга | 2 |
| 39 | 4259220 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
