Напорные трубопроводы — HITACHI ZH200-A

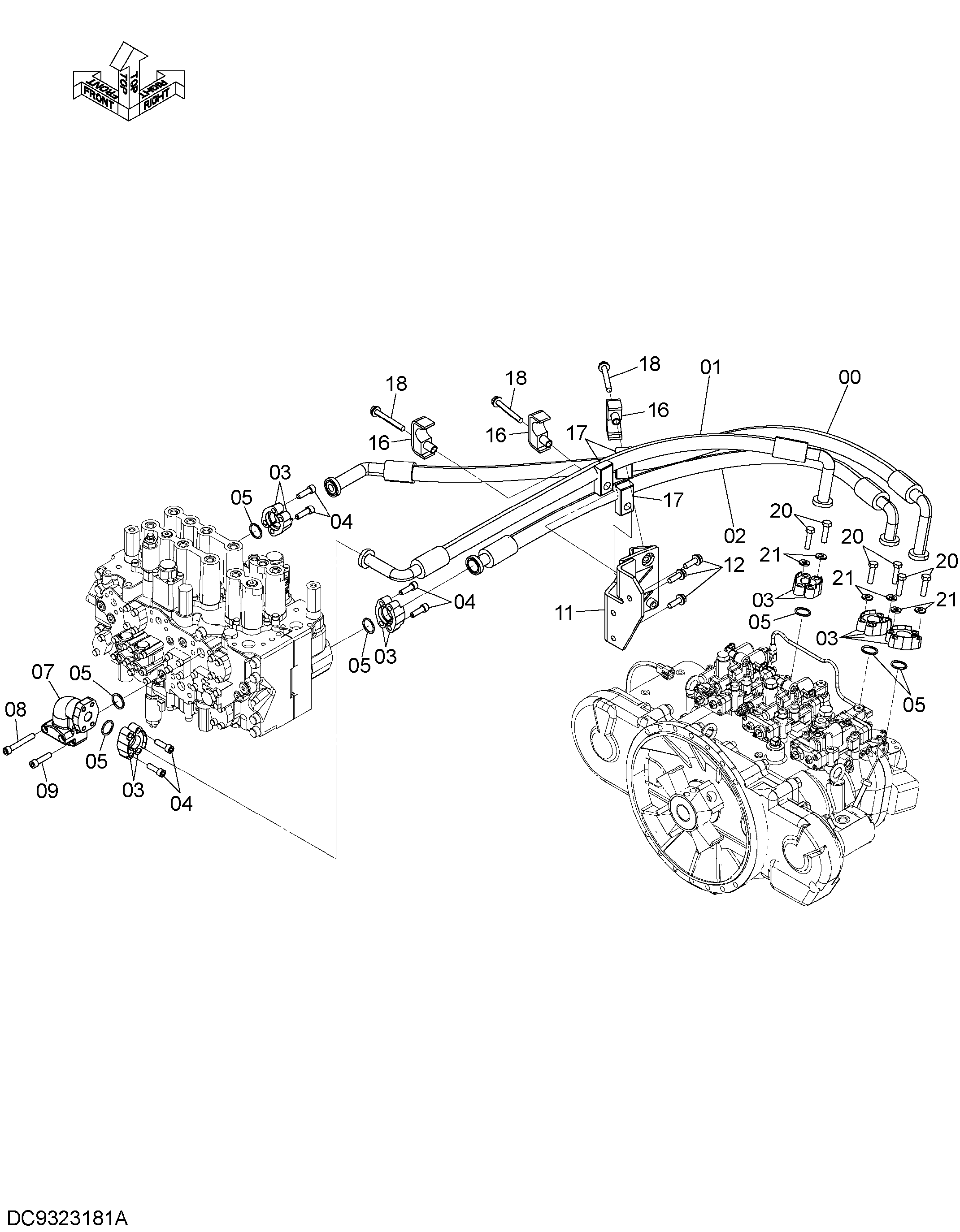

Заводская схема «Напорные трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00010947 | Шланг | 1 |
| 01 | YA00000993 | Шланг | 1 |
| 02 | YA00010948 | Шланг | 1 |
| 03 | 4085560 | Разъёмный фланец | 12 |
| 04 | J781240 | Болт с внутренним шестигранником | 12 |
| 05 | 966993 | Уплотнительное кольцо | 7 |
| 07 | YA00000991 | Коллектор | 1 |
| 08 | J781285 замена: J781290 | Болт с внутренним шестигранником | 2 |
| 08 | J781290 | Болт с внутренним шестигранником | 2 |
| 09 | J781250 | Болт с внутренним шестигранником | 2 |
| 11 | YA40004207 | Кронштейн | 1 |
| 12 | J271240 | Болт с шайбой | 3 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 16 | 8120722 | Хомут | 3 |
| 17 | 4710535 | Резиновая прокладка | 3 |
| 18 | J271200 | Болт с шайбой | 3 |
| 18A | J901200 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | J921245 | Болт | 12 |
| 21 | J222012 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
