Рукоять удерживающий клапан трубопроводы (1) — HITACHI ZH200-A

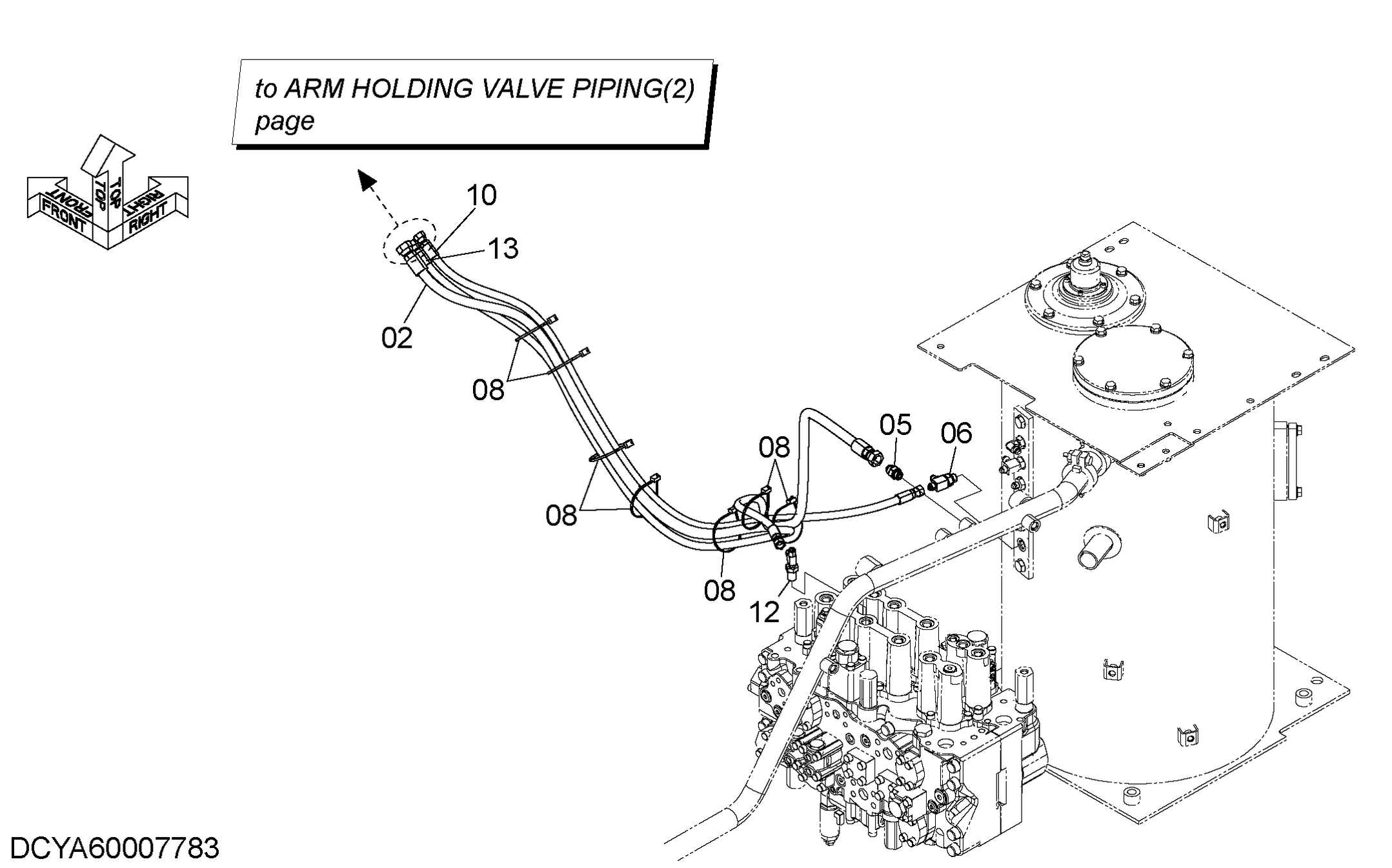

Заводская схема «Рукоять удерживающий клапан трубопроводы (1)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9297383 | В сборе шланг | 1 |
| 02A | 4693133 | Шланг | 1 |
| 02B | 4327293 | Трубка спирал | 5 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 7 |
| 10 | YA60002593 | В сборе шланг | 1 |
| 10A | 4461899 | Шланг | 1 |
| 10B | 4327293 | Трубка спирал | 4 |
| 12 | 4208910 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9275769 | В сборе шланг | 1 |
| 13A | 4668449 | Шланг | 1 |
| 13B | 4327293 | Трубка спирал | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
