Стрела детали — HITACHI ZH200-A

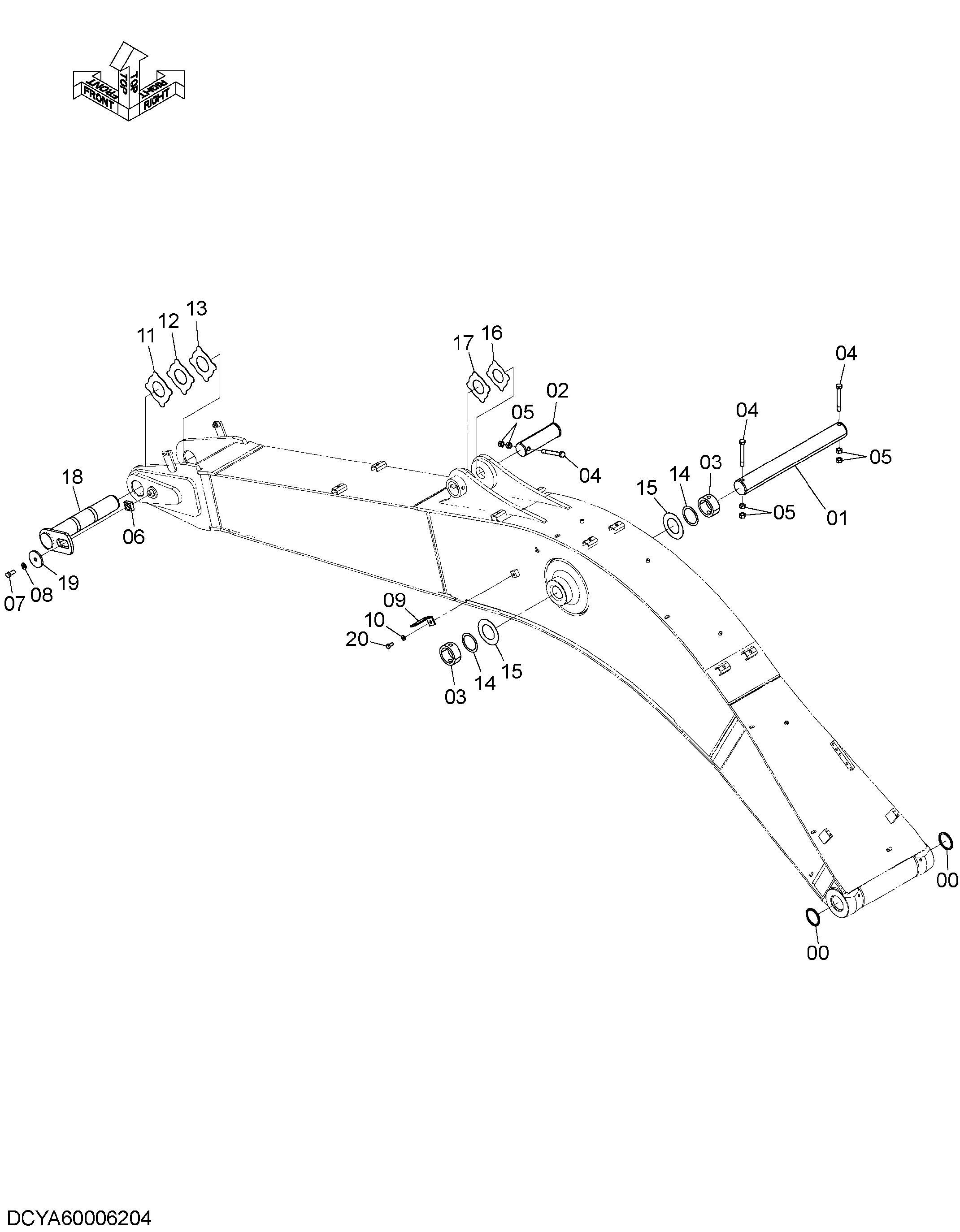

Заводская схема «Стрела детали» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4067901 | Пылезащитное уплотнение | 2 |
| 01 | 3088574 | Палец | 1 |
| 02 | 3088575 | Палец | 1 |
| 03 | 4067720 | Ограничитель | 2 |
| 04 | 4435126 | Стопорный палец | 3 |
| 05 | J950020 | Гайка | 6 |
| 06 | 4424425 | Блок | 1 |
| 07 | J921840 | Болт | 1 |
| 08 | J222018 | Шайба | 1 |
| 09 | 4224631 | Кронштейн | 1 |
| 10 | J222014 | Шайба | 1 |
| 11 | 4706696 | Упорная пластина | 1 |
| 12 | 4713231 | Упорная пластина | 1 |
| 13 | 4444285 | Упорная пластина | 1 |
| 14 | 4444755 | Упорная пластина | 2 |
| 15 | 4450013 | Упорная пластина | 2 |
| 16 | 4444286 | Упорная пластина | 1 |
| 17 | 4444287 | Упорная пластина | 1 |
| 18 | 8102957 | Палец | 1 |
| 19 | 4640621 | Пластина | 1 |
| 20 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
