NPK общий трубопроводы — HITACHI ZH200-A

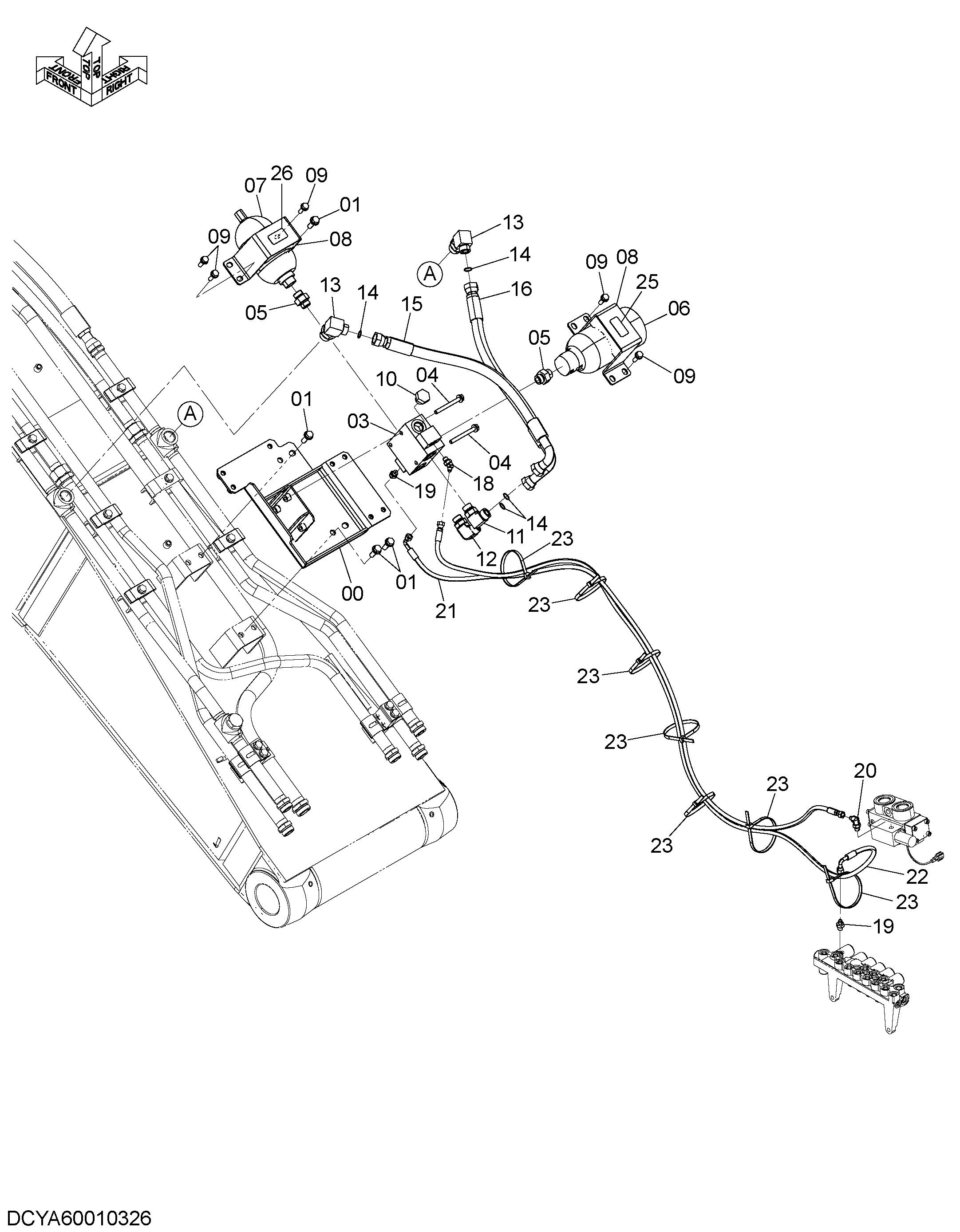

Заводская схема «NPK общий трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049356 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 4 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4629740 | Запорный клапан | 1 |
| 04 | J271000 | Болт с шайбой | 3 |
| 04A | J901000 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4224932 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4461979 | Гидроаккумулятор | 1 |
| 07 | 4642459 | Гидроаккумулятор | 1 |
| 08 | 8120140 | Крышка | 2 |
| 09 | J271035 | Болт с шайбой | 7 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A885006 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4322739 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A853386 | Угловой штуцер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 15 | 4642848 | Шланг | 1 |
| 16 | 4642849 | Шланг | 1 |
| 18 | A852222 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 9285542 | В сборе шланг | 1 |
| 21A | 4678906 | Шланг | 1 |
| 21B | 4327293 | Трубка спирал | 4 |
| 22 | YA60013281 | В сборе шланг | 1 |
| 22A | 4736326 | Шланг | 1 |
| 22B | 4327293 | Трубка спирал | 5 |
| 23 | 4121859 | Ленточный зажим | 7 |
| 25 | 4464935 | Информационная табличка | 1 |
| 26 | 4644714 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
