Облицовка (4) — HITACHI ZH200-A

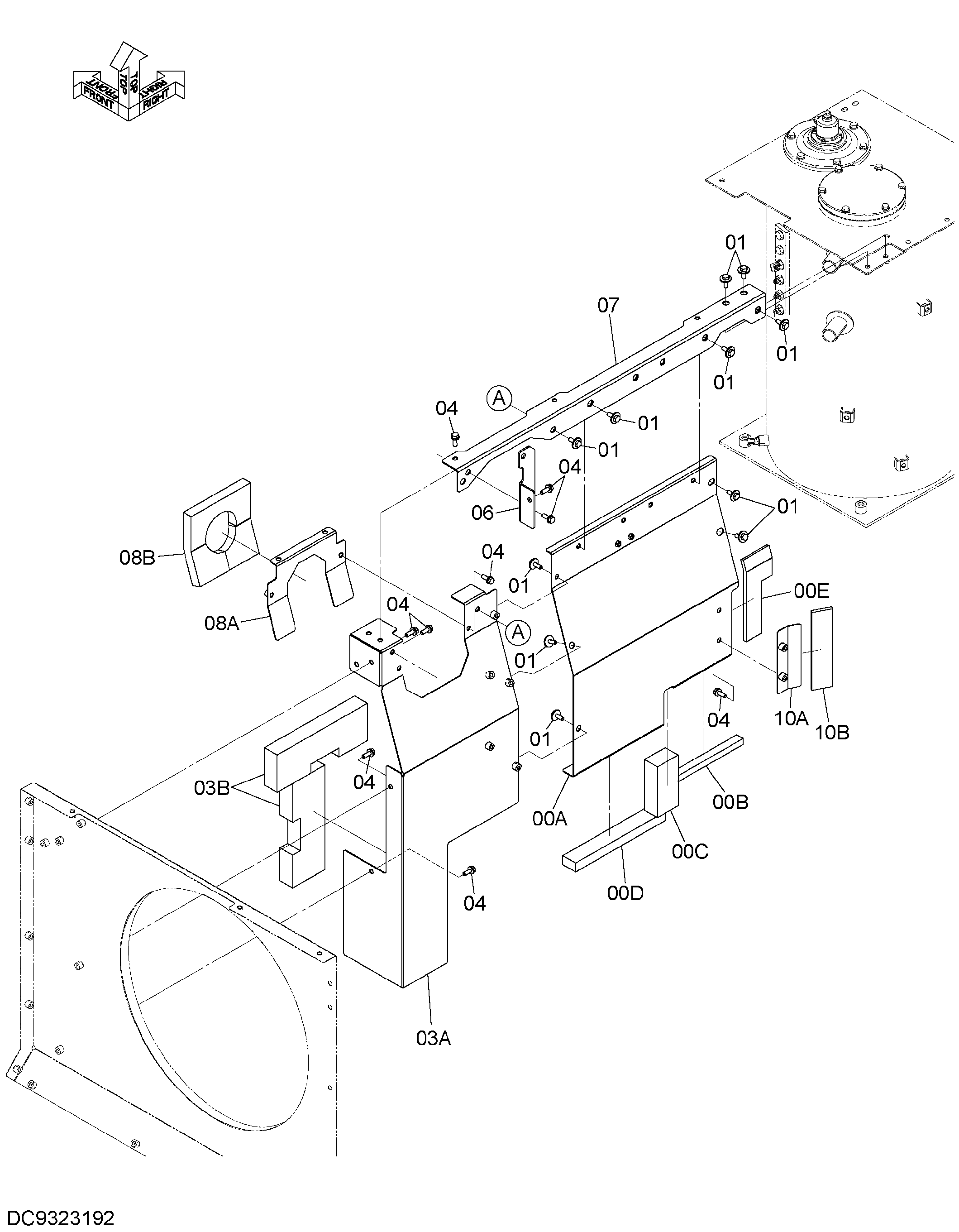

Заводская схема «Облицовка (4)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125415 | Крышка | 1 |
| 00A | YA40001412 | Крышка | 1 |
| 00B | 4702127 | Резиновая прокладка | 1 |
| 00C | 4721198 | Резиновая прокладка | 1 |
| 00D | 4725920 | Резиновая прокладка | 1 |
| 00E | YA00009221 | Резиновое уплотнение | 1 |
| 01 | J281030 | Болт с шайбой | 11 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 8125414 | Крышка | 1 |
| 03A | 7060738 | Крышка | 1 |
| 03B | 4711281 | Резиновая прокладка | 2 |
| 04 | J271030 | Болт с шайбой | 11 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4711600 | Кронштейн | 1 |
| 07 | YA40000824 | Опора | 1 |
| 08 | YA60000798 | Крышка | 1 |
| 08A | YA40000801 | Крышка | 1 |
| 08B | YA00001097 | Резиновая прокладка | 1 |
| 10 | YA60006474 | Крышка | 1 |
| 10A | YA40006352 | Крышка | 1 |
| 10B | 4647143 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
