Интеркоолер трубопроводы — HITACHI ZH200-A

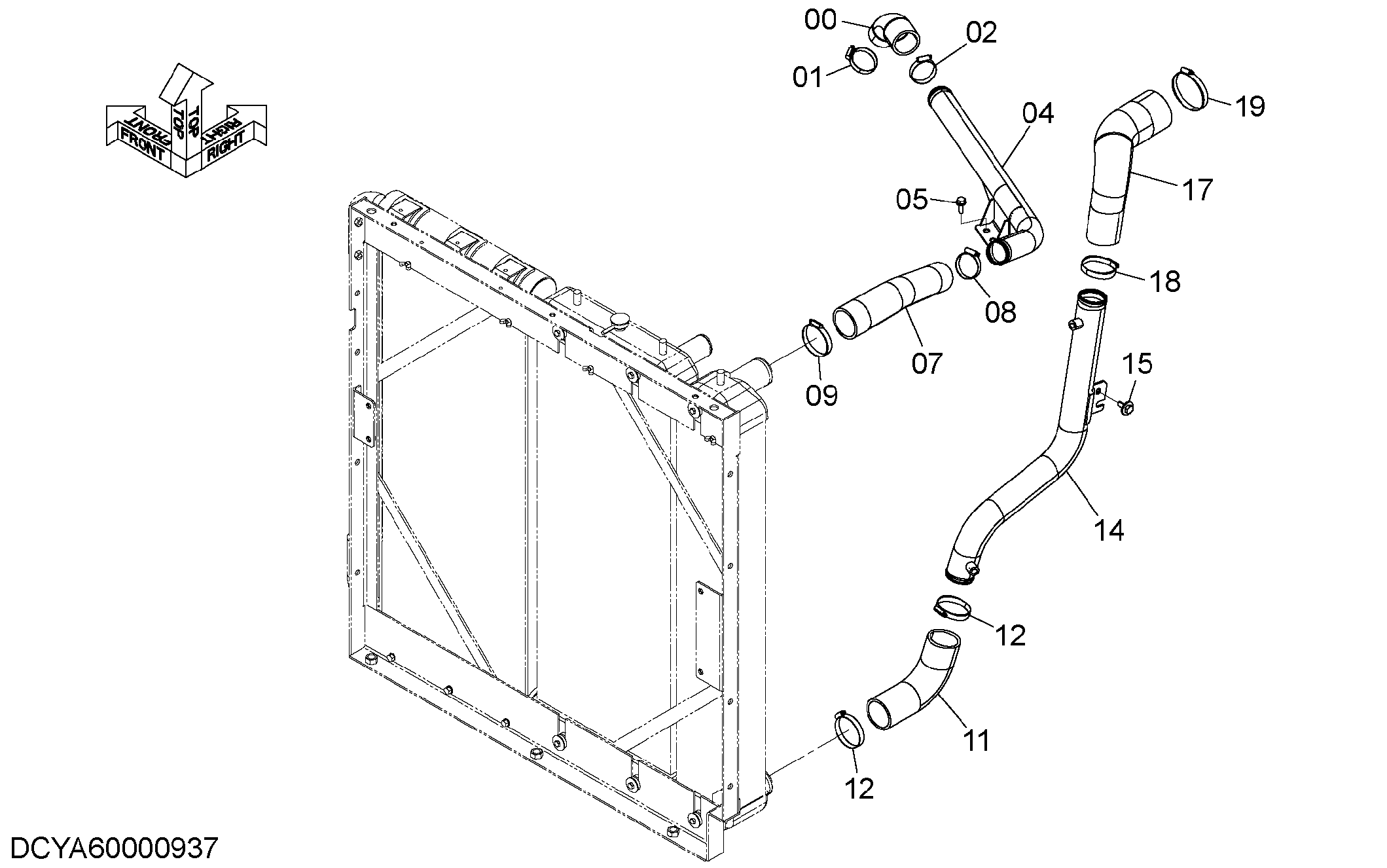

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643558 | Воздушный шланг | 1 |
| 01 | 4504198 | Хомут шланга | 1 |
| 02 | 4504199 | Хомут шланга | 1 |
| 04 | 8125468 | Трубка воздушный | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4725850 | Воздушный шланг | 1 |
| 08 | 4504199 | Хомут шланга | 1 |
| 09 | 4504491 | Хомут шланга | 1 |
| 11 | 4711304 | Воздушный шланг | 1 |
| 12 | 4504491 | Хомут шланга | 2 |
| 14 | 8118235 | Трубка воздушный | 1 |
| 15 | J281030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4659894 | Воздушный шланг | 1 |
| 18 | 4504491 | Хомут шланга | 1 |
| 19 | 4503469 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
