Рама — HITACHI ZH200-A

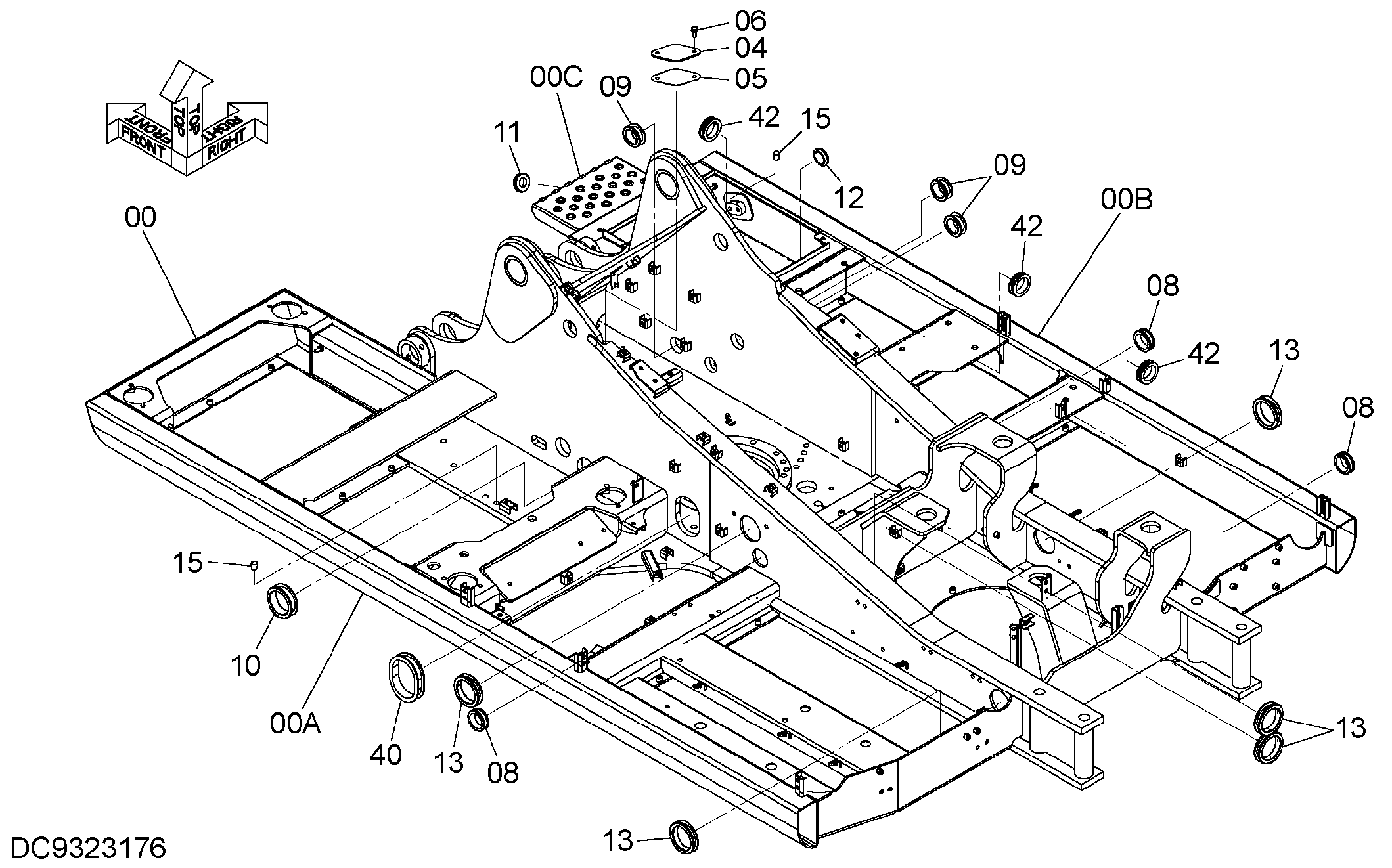

Заводская схема «Рама» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013429 | Рама основной | 1 |
| 00A | 4699403 | Трубка | 1 |
| 00B | 4699461 | Трубка | 1 |
| 00C | 3103694 | Ступень | 1 |
| 04 | 4255799 | Крышка | 1 |
| 05 | 4161735 | Манжета | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4255530 | Резиновая втулка | 3 |
| 09 | 4338858 | Резиновая втулка | 3 |
| 10 | 4191977 | Резиновая втулка | 1 |
| 11 | 4654597 | Резиновая втулка | 1 |
| 12 | 4422519 | Резиновая втулка | 1 |
| 13 | 4201986 | Резиновая втулка | 5 |
| 15 | 4719531 | Резиновая прокладка | 2 |
| 40 | 4191978 | Резиновая втулка | 1 |
| 42 | 4208279 | Резиновая втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
