Радиатор трубопроводы — HITACHI ZH200-A

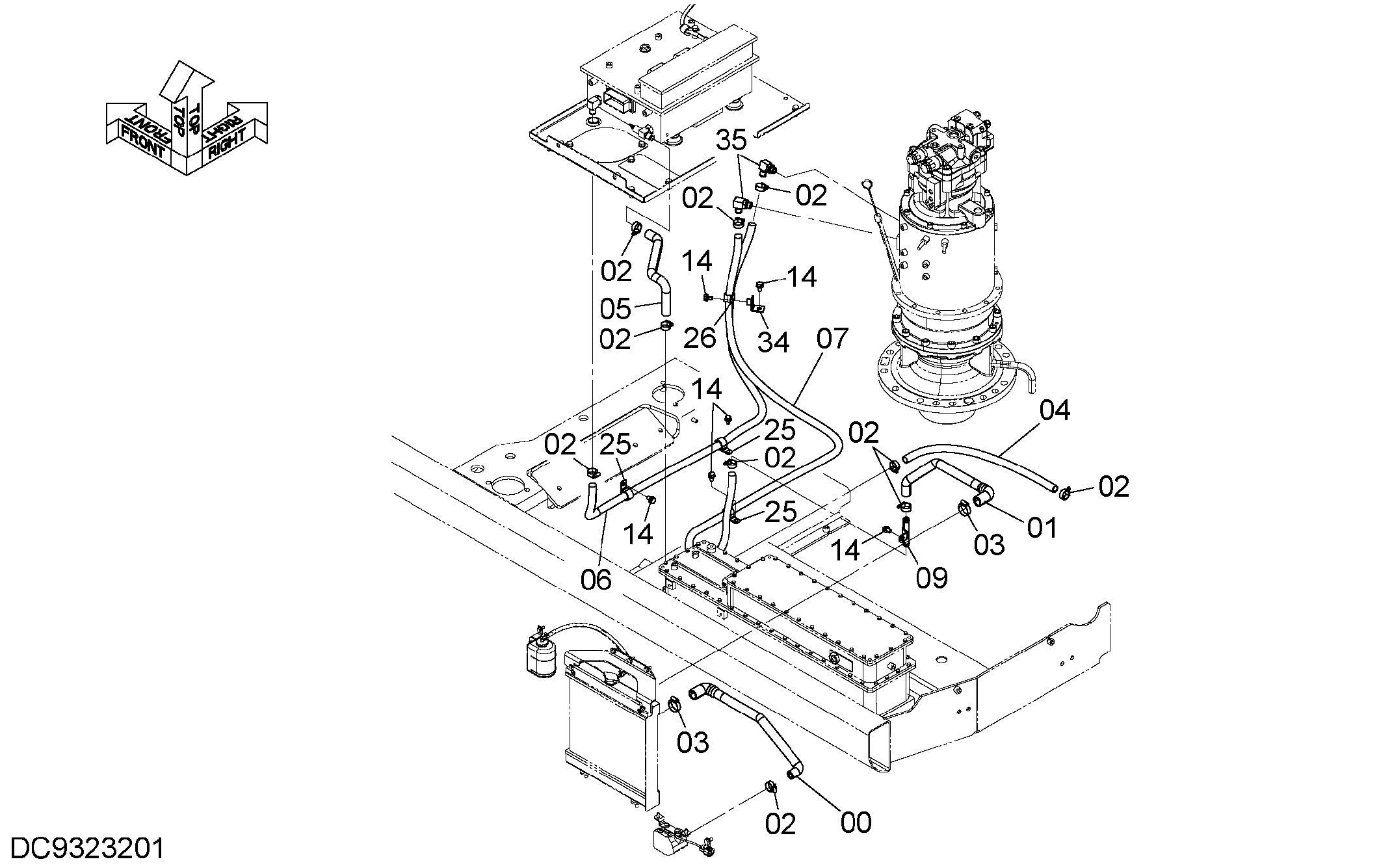

Заводская схема «Радиатор трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00006546 | Водяной шланг | 1 |
| 01 | YA00006545 | Водяной шланг | 1 |
| 02 | 4504367 | Хомут шланга | 10 |
| 03 | 4505243 | Хомут шланга | 2 |
| 04 | YA00002781 | Водяной шланг | 1 |
| 05 | YA00004038 | Водяной шланг | 1 |
| 06 | YA60010151 | Водяной шланг | 1 |
| 06A | YA00013341 | Водяной шланг | 1 |
| 06B | 4327294 | Трубка спирал | 2 |
| 07 | YA60010152 | Водяной шланг | 1 |
| 07A | YA00013342 | Водяной шланг | 1 |
| 07B | 4327294 | Трубка спирал | 1 |
| 09 | 9773685 | Соединение трубка | 1 |
| 14 | J271020 | Болт с шайбой | 6 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 25 | 4192035 | Зажим | 3 |
| 26 | 4411911 | Зажим | 1 |
| 34 | 9769061 | Кронштейн | 1 |
| 35 | YA00006967 | Угловой штуцер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
