Крышка (2) — HITACHI ZC50T

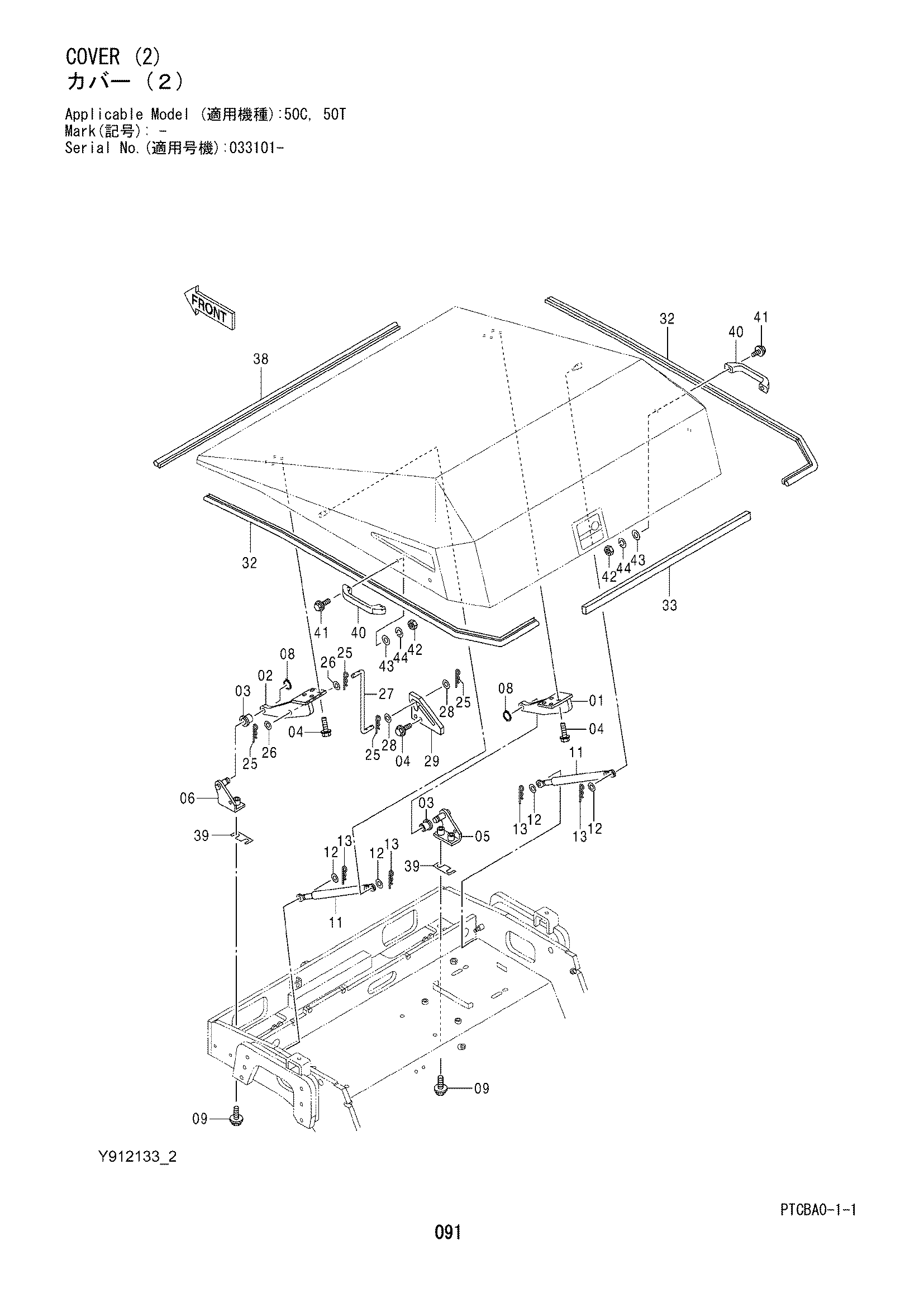

Заводская схема «Крышка (2)» для HITACHI ZC50T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YJ40000146 | Кронштейн (правый) | 1 |
| 02 | YJ40000145 | Кронштейн (левый) | 1 |
| 03 | Y406298 | Втулка | 2 |
| 04 | J271030 | Болт с шайбой | 10 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | YJ40000244 | Кронштейн (правый) | 1 |
| 06 | YJ40000243 | Кронштейн (левый) | 1 |
| 08 | 991339 | Стопорное кольцо | 2 |
| 09 | J281050 | Болт с шайбой | 4 |
| 09A | J901050 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | Y415542 | Гидроцилиндр | 2 |
| 12 | A590108 | Плоская шайба | 4 |
| 13 | 4022697 | Стопорный палец | 4 |
| 25 | 4022701 | Стопорный палец | 4 |
| 26 | A590114 | Плоская шайба | 2 |
| 27 | YJ00000340 | Стойка | 1 |
| 28 | J217084 | Шайба | 2 |
| 29 | YJ00000339 | Пластина | 1 |
| 32 | Y415852 | Резиновая прокладка | 2 |
| 33 | Y415778 | Резиновая прокладка | 1 |
| 38 | Y415851 | Резиновая прокладка | 1 |
| 39 | Y416290 | Регулировочная шайба | 2 |
| 40 | YJ00000218 | Рукоятка | 2 |
| 41 | J260620 | Болт с шайбой | 4 |
| 41A | J900620 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 42 | J950006 | Гайка | 4 |
| 43 | A590106 | Плоская шайба | 4 |
| 44 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC50T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
