Рычаг хода — HITACHI ZC50C

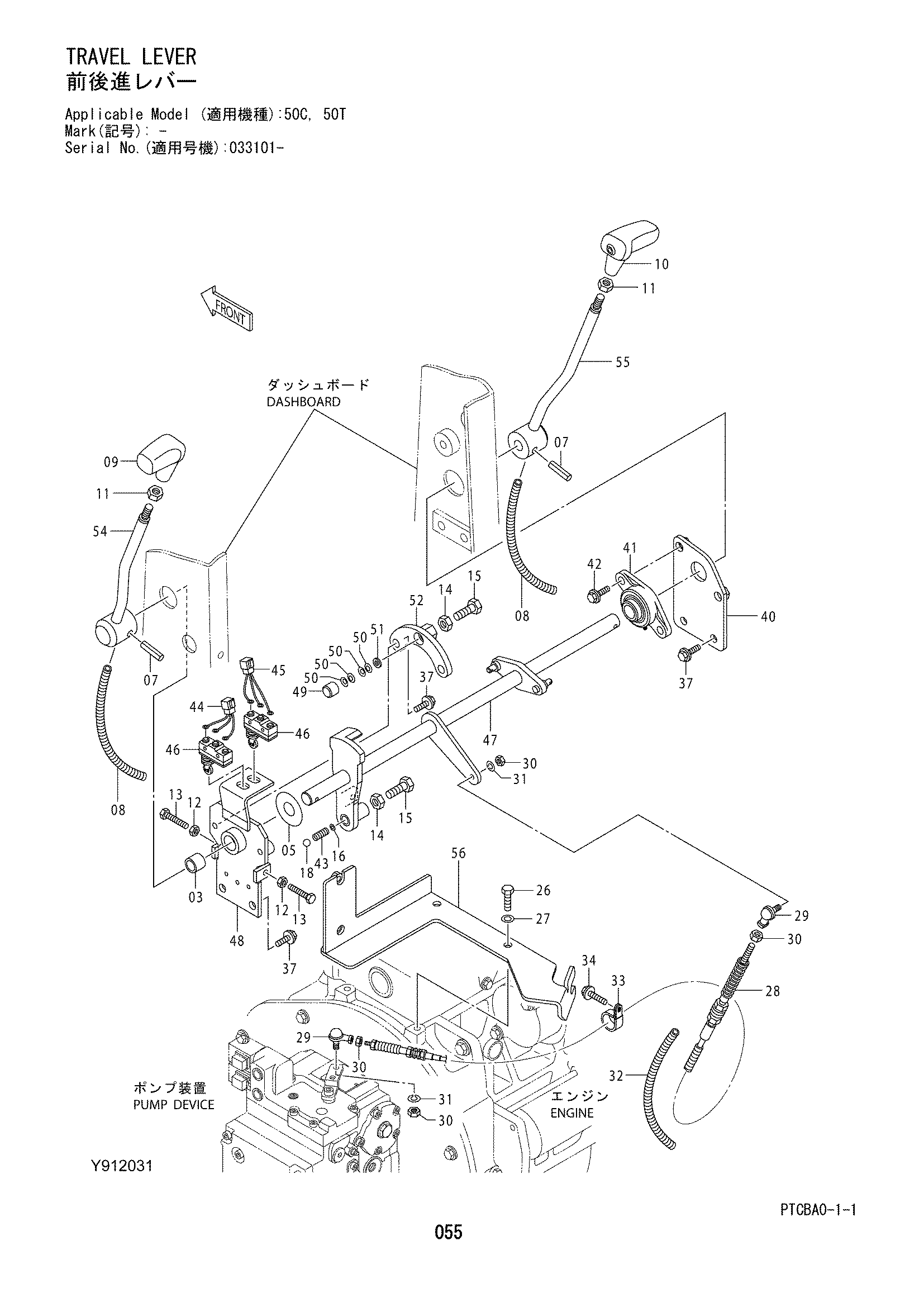

Заводская схема «Рычаг хода» для HITACHI ZC50C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | Y405231 | Втулка | 1 |
| 05 | Y415654 | Пластина | 1 |
| 07 | 984299 | Пружинный штифт | 2 |
| 08 | Y407056 | Трубка | 2 |
| 09 | Y414895 | Рукоятка (левый) | 1 |
| 10 | Y414896 | Рукоятка (правый) | 1 |
| 11 | J952012 | Гайка | 2 |
| 12 | M500807 | Гайка | 2 |
| 13 | J900825 | Болт | 2 |
| 14 | J950012 | Гайка | 2 |
| 15 | J901235 | Болт | 2 |
| 16 | A590105 | Плоская шайба | 1 |
| 18 | Y404911 | Стальной шарик | 1 |
| 26 | A590110 | Плоская шайба | 2 |
| 27 | J241020 | Болт | 2 |
| 28 | Y415335 | Трос управления | 1 |
| 29 | 4722815 | Шарнир | 2 |
| 30 | M500605 | Гайка | 4 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | 4327293 | Защитный кожух | 3 |
| 33 | 4190275 | Зажим | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | J271030 | Болт с шайбой | 6 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | Y971844 | Кронштейн | 1 |
| 41 | Y417686 | Подшипник. блок | 1 |
| 42 | J271035 | Болт с шайбой | 2 |
| 42A | J901035 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | Y417900 | Пружина | 1 |
| 44 | Y418279 | Жгут проводов | 1 |
| 45 | Y418280 | Жгут проводов | 1 |
| 46 | Y418281 | Выключатель микро | 2 |
| 47 | YJ40000228 | Вал | 1 |
| 48 | YJ40000229 | Кронштейн | 1 |
| 49 | Y404902 | Держатель | 1 |
| 50 | Y404908 | Тарельчатая пружина | 4 |
| 51 | J222006 | Шайба | 1 |
| 52 | Y970344 | Кронштейн | 1 |
| 54 | YJ40000230 | Рычаг | 1 |
| 55 | YJ40000231 | Рычаг | 1 |
| 56 | YJ40000232 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC50C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
