Электрооборудование (2) — передняя часть — HITACHI ZC50C

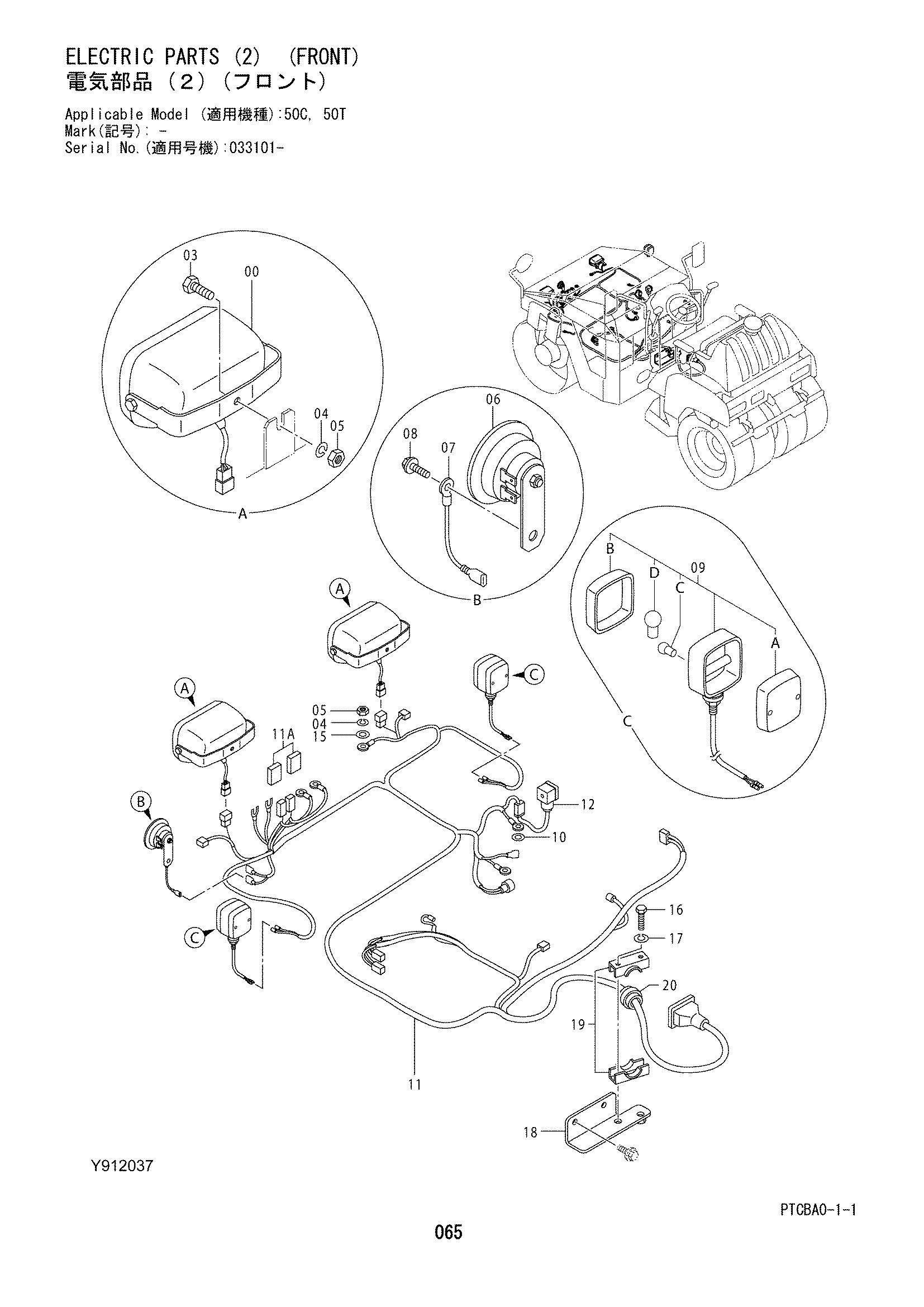

Заводская схема «Электрооборудование (2) — передняя часть» для HITACHI ZC50C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y405692 | Фонарь воркинг | 2 |
| 00A | Y410793 | Лампа | 1 |
| 00B | Y410794 | Рассеиватель | 1 |
| 03 | J901020 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 3 |
| 05 | J950010 | Гайка | 3 |
| 06 | Y411567 | Звуковой сигнал | 1 |
| 07 | 4254603 | Жгут проводов | 1 |
| 08 | J260820 | Болт с шайбой | 1 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | Y415124 | Фонарь передний | 2 |
| 09A | 4244231 | Рассеиватель | 1 |
| 09B | 4244230 | Рассеиватель | 1 |
| 09C | YJ00000354 | Лампа | 1 |
| 09D | YJ00000355 | Лампа | 1 |
| 10 | A590106 | Плоская шайба | 1 |
| 11 | YJ00000196 | Жгут проводов | 1 |
| 11A | 4315323 | Фусибле-линк | 2 |
| 12 | Y415441 | Жгут проводов | 1 |
| 16 | J900870 | Болт | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 18 | YJ40000237 | Кронштейн | 1 |
| 19 | YJ00000342 | Кронштейн | 1 |
| 20 | YJ00000343 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC50C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
