Задний трубопроводы — HITACHI ZC50C

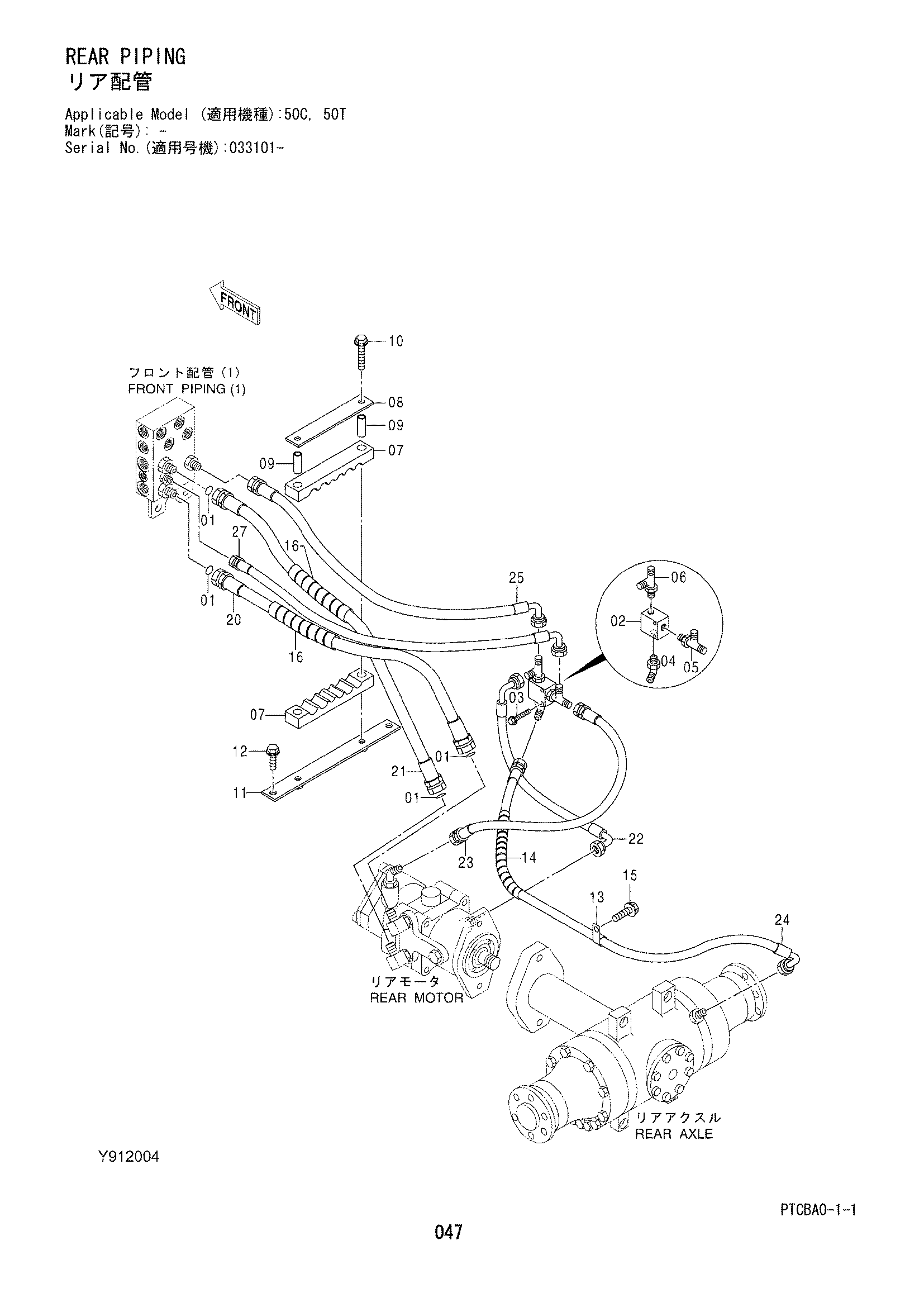

Заводская схема «Задний трубопроводы» для HITACHI ZC50C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4138938 | Уплотнительное кольцо | 4 |
| 02 | Y414935 | Электромагнитный клапан | 1 |
| 03 | J260640 | Болт с шайбой | 2 |
| 03A | J900640 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | 4278239 | Угловой штуцер | 1 |
| 04A | 4510185 | Уплотнительное кольцо | 1 |
| 05 | 4278868 | Тройник | 1 |
| 05A | 4510185 | Уплотнительное кольцо | 1 |
| 06 | 4278869 | Тройник | 1 |
| 06A | 4510185 | Уплотнительное кольцо | 1 |
| 07 | Y415370 | Хомут | 2 |
| 08 | Y418997 | Пластина | 1 |
| 09 | Y404761 | Проставка | 2 |
| 10 | J271080 | Болт с шайбой | 2 |
| 10A | J901080 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | Y971944 | Кронштейн | 1 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190275 | Зажим | 1 |
| 14 | 4327293 | Защитный кожух | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4327294 | Защитный кожух | 2 |
| 20 | Y415836 | Шланг | 1 |
| 21 | Y415837 | Шланг | 1 |
| 22 | Y415978 | Шланг | 1 |
| 23 | Y415838 | Шланг | 1 |
| 24 | Y415839 | Шланг | 1 |
| 25 | 4293862 | Шланг | 1 |
| 27 | Y406750 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC50C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
