Насос системы орошения — HITACHI ZC50C

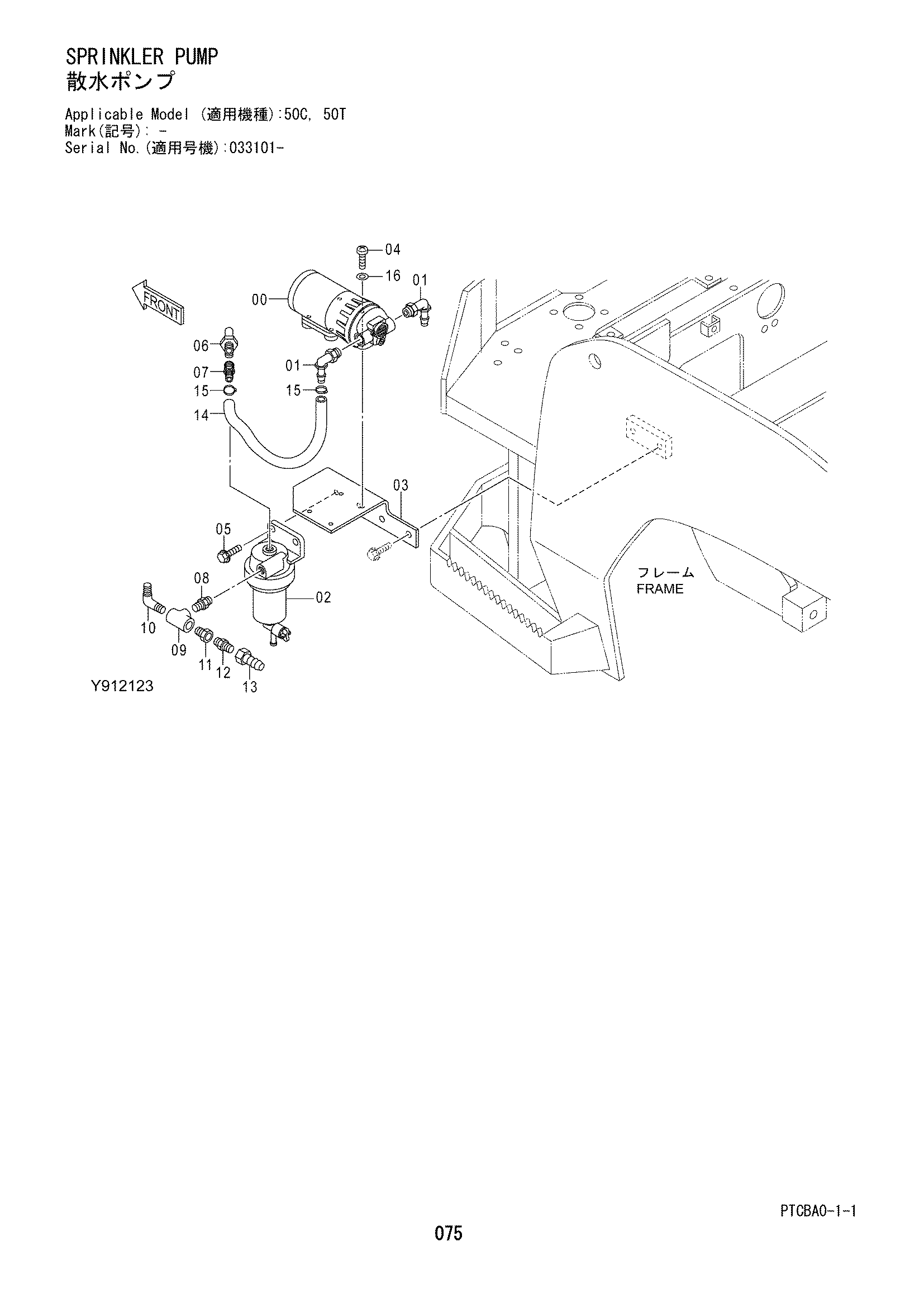

Заводская схема «Насос системы орошения» для HITACHI ZC50C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ00000080 | Насос диапхрагм | 1 |
| 01 | YJ00000081 | Штуцер | 2 |
| 02 | Y414239 | Фильтр | 1 |
| 02A | Y416184 | Фильтрующий элемент | 1 |
| 03 | YJ40000222 | Кронштейн | 1 |
| 04 | M430635 | Винт с шайбой | 4 |
| 05 | J271040 | Болт с шайбой | 2 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 94-0631 | Угловой штуцер | 1 |
| 07 | Y408418 | Штуцер шланг | 1 |
| 08 | 94-1702 | Адаптер | 1 |
| 09 | 94-0661 | Тройник | 1 |
| 10 | Y409154 | Штуцер шланг | 1 |
| 11 | 94-1601 | Переходник | 1 |
| 12 | YJ00000324 | Обратный клапан | 1 |
| 13 | Y416400 | Штуцер шланг | 1 |
| 14 | Y405710 | Шланг | 1 |
| 15 | 4514700 | Зажим шланг | 2 |
| 16 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC50C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
