Детали радиатора — HITACHI ZC35T

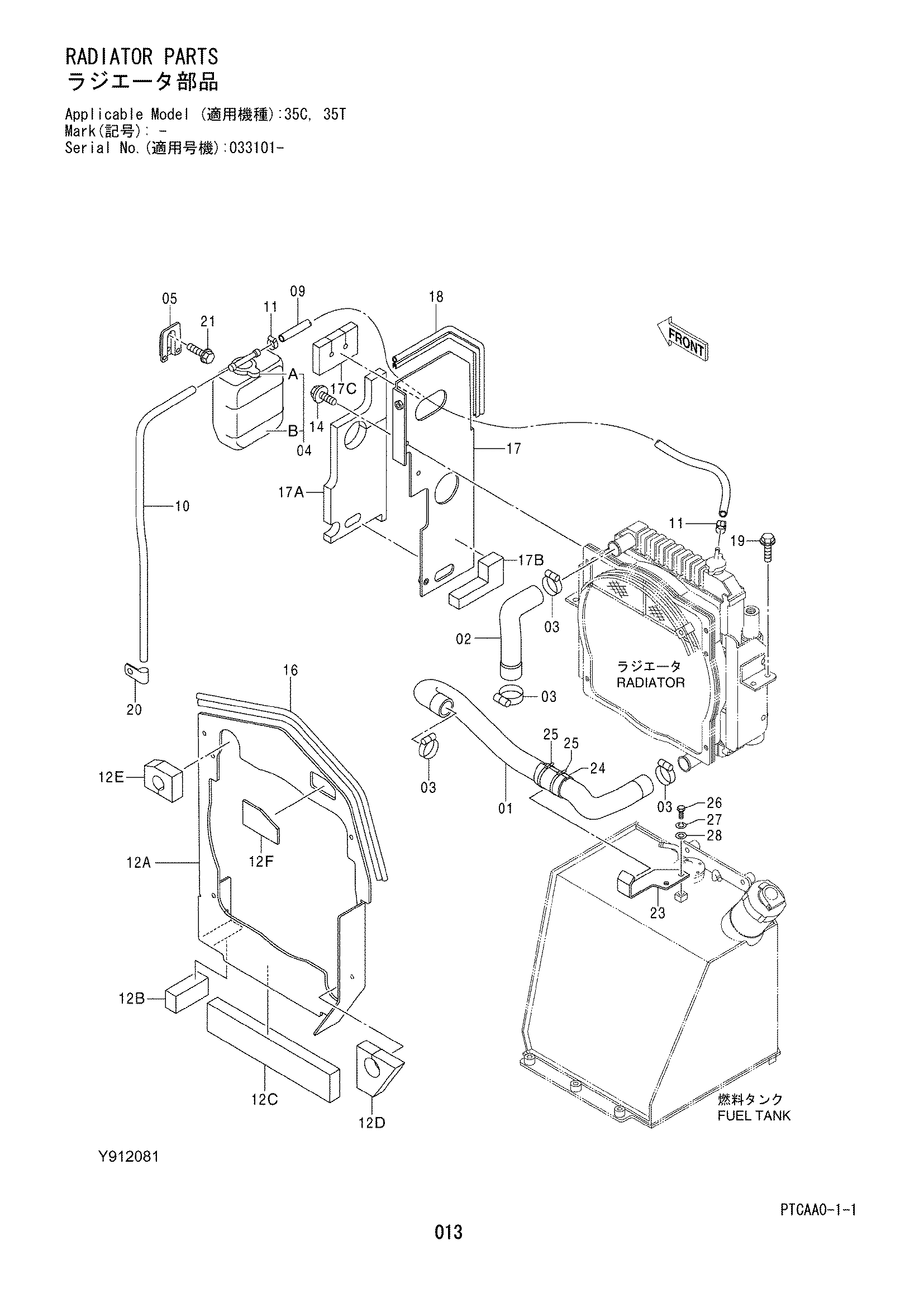

Заводская схема «Детали радиатора» для HITACHI ZC35T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y302529 | Водяной шланг | 1 |
| 02 | Y302060 | Водяной шланг | 1 |
| 03 | 4011675 | Хомут шланга | 4 |
| 04 | 4423576 | Бак воды | 1 |
| 04A | 4434454 | Колпачок | 1 |
| 04B | 4434455 | Бак воды | 1 |
| 05 | 4367147 | Пластина | 1 |
| 09 | Y415701 | Водяной шланг | 1 |
| 10 | 4305114 | Водяной шланг | 1 |
| 11 | 4397686 | Хомут | 2 |
| 12 | YJ40000136 | Пластина | 1 |
| 12A | YJ00000179 | Пластина | 1 |
| 12B | YJ00000180 | Резиновая прокладка | 1 |
| 12C | YJ00000181 | Резиновая прокладка | 1 |
| 12D | YJ00000182 | Резиновая прокладка | 1 |
| 12E | YJ00000183 | Резиновая прокладка | 1 |
| 12F | YJ00000184 | Резиновая прокладка | 1 |
| 14 | J260816 | Болт с шайбой | 4 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | Y417309 | Уплотнительная окантовка | 1 |
| 17 | Y803094 | Пластина | 1 |
| 17A | Y416442 | Резиновая прокладка | 1 |
| 17B | YJ00000472 | Резиновая прокладка | 1 |
| 17C | YJ00000458 | Резиновая прокладка | 1 |
| 18 | Y416085 | Уплотнительная окантовка | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4190275 | Зажим | 1 |
| 21 | J260612 | Болт с шайбой | 2 |
| 21A | J900612 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 23 | Y302226 | Направляющая шланг | 1 |
| 24 | Y417478 | Сиденье резиновый | 1 |
| 25 | 4323613 | Ленточный зажим | 2 |
| 26 | J901016 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 28 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
