Электрооборудование (3)(задний) — HITACHI ZC35T

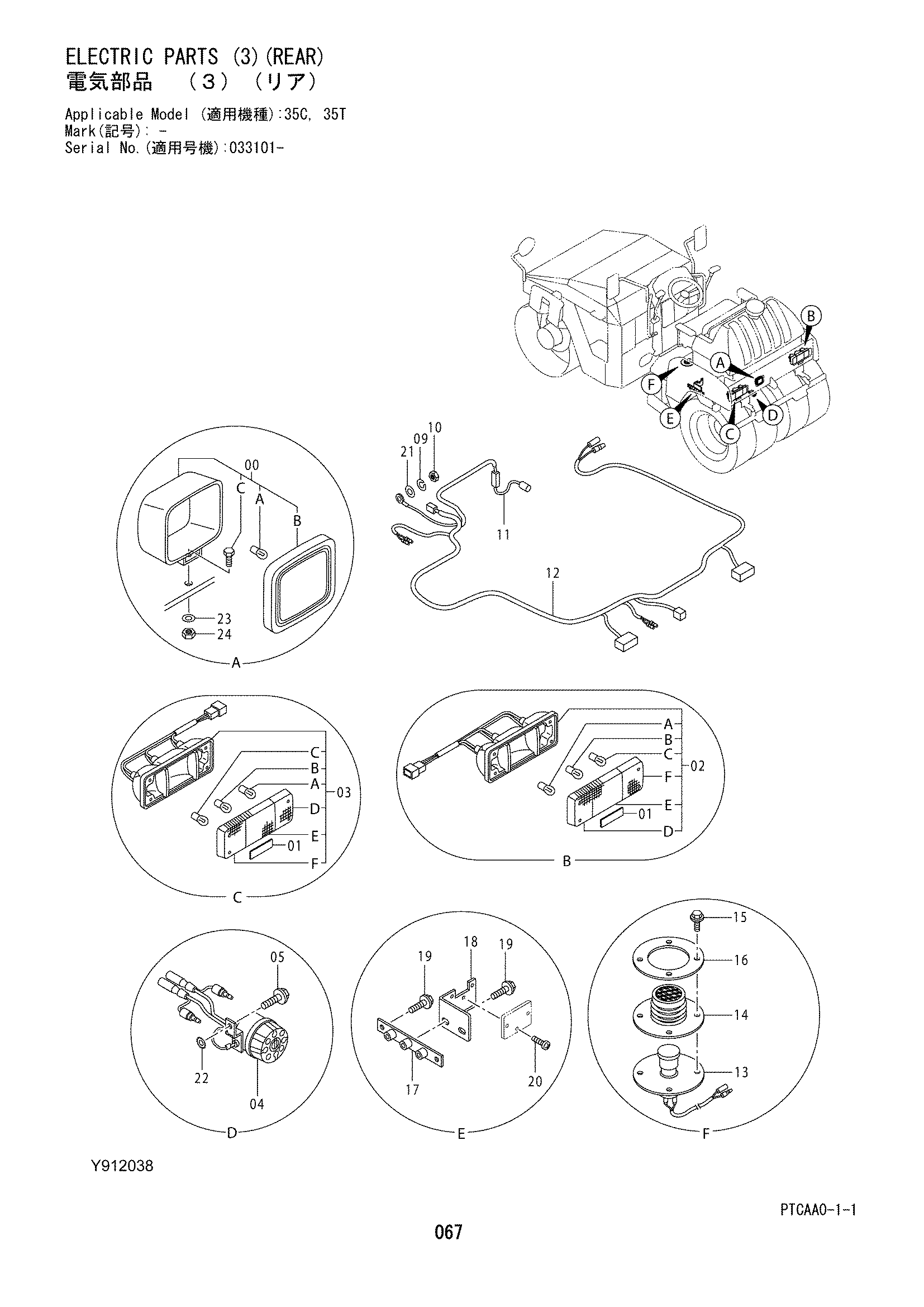

Заводская схема «Электрооборудование (3)(задний)» для HITACHI ZC35T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y417671 | Фонарь воркинг | 1 |
| 00A | Y410793 | Лампа | 1 |
| 00B | Y410794 | Рассеиватель | 1 |
| 00C | 4619127 | Болт | 1 |
| 01 | 4489223 | Рефлектор | 2 |
| 02 | Y415207 | Фонарь задний | 1 |
| 02A | Y415666 | Лампа | 1 |
| 02B | Y415667 | Лампа | 1 |
| 02C | Y415666 | Лампа | 1 |
| 02D | 4661243 | Рассеиватель | 1 |
| 02E | 4661242 | Рассеиватель | 1 |
| 02F | 4661241 | Рассеиватель | 1 |
| 03 | Y415208 | Фонарь задний | 1 |
| 03A | Y415666 | Лампа | 1 |
| 03B | Y415667 | Лампа | 1 |
| 03C | Y415666 | Лампа | 1 |
| 03D | 4661240 | Рассеиватель | 1 |
| 03E | 4661239 | Рассеиватель | 1 |
| 03F | 4661238 | Рассеиватель | 1 |
| 04 | 4363322 | Сигнализация | 1 |
| 05 | J260814 | Болт с шайбой | 1 |
| 05A | J900814 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | J950010 | Гайка | 2 |
| 11 | Y415441 | Жгут проводов | 1 |
| 12 | YJ00000197 | Жгут проводов | 1 |
| 13 | 4414808 | Выключатель | 1 |
| 14 | 3070386 | Защитный чехол | 1 |
| 15 | J260825 | Болт с шайбой | 4 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4340284 | Шайба | 1 |
| 17 | YJ40000238 | Кронштейн | 1 |
| 18 | YJ00000344 | Кронштейн | 1 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J460420 | Винт с шайбой | 3 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | Y403796 | Шайба зуб | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
