Трубопроводы системы орошения — HITACHI ZC35C

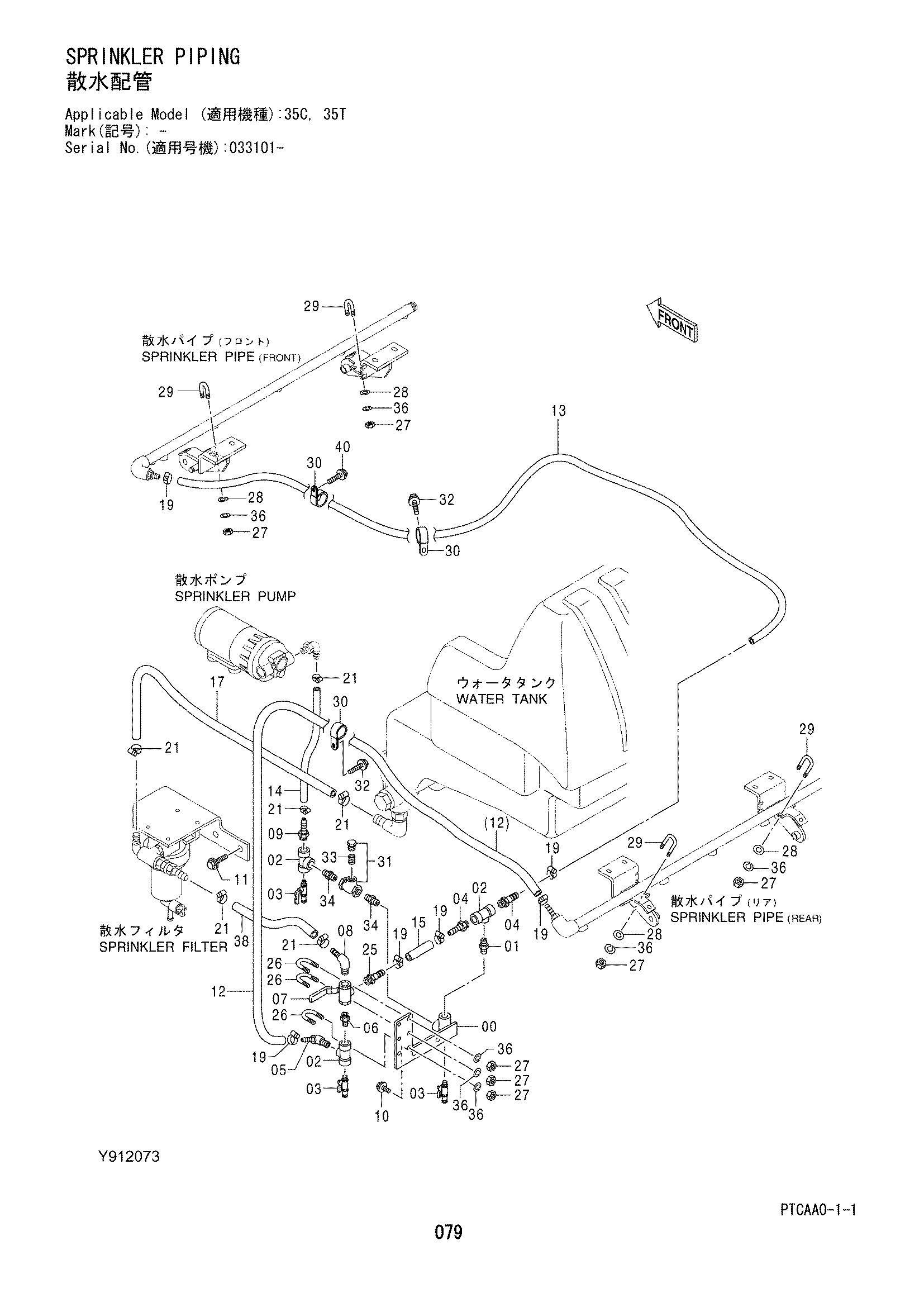

Заводская схема «Трубопроводы системы орошения» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ40000223 | Кронштейн | 1 |
| 01 | 94-1701 | Адаптер | 1 |
| 02 | 94-0660 | Тройник | 3 |
| 03 | Y404982 | Шаровой клапан | 3 |
| 04 | Y402910 | Штуцер шланг | 2 |
| 05 | Y414707 | Штуцер шланг | 1 |
| 06 | 94-1901 | Адаптер | 1 |
| 07 | Y416374 | Клапан | 1 |
| 08 | Y402069 | Штуцер шланг | 1 |
| 09 | Y405706 | Штуцер шланг | 1 |
| 10 | J271016 | Болт с шайбой | 2 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | Y406495 | Шланг | 1 |
| 13 | Y406496 | Шланг | 1 |
| 14 | Y411114 | Шланг | 1 |
| 15 | YJ00000821 | Шланг | 1 |
| 17 | Y415342 | Шланг | 1 |
| 19 | 4235205 | Хомут шланга | 6 |
| 21 | 4514700 | Зажим шланг | 6 |
| 25 | Y402305 | Штуцер шланг | 1 |
| 26 | Y401840 | U-образный болт | 3 |
| 27 | M500605 | Гайка | 14 |
| 28 | A590106 | Плоская шайба | 8 |
| 29 | Y401841 | U-образный болт | 4 |
| 30 | 4190273 | Зажим | 3 |
| 31 | Y406423 | Клапан | 1 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | Y407058 | Пружина сжатия | 1 |
| 34 | Y411116 | Адаптер | 2 |
| 36 | A590906 | Пружинная шайба | 14 |
| 38 | Y416208 | Шланг | 1 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
