Электрооборудование (1)(аккумулятор) — HITACHI ZC35C

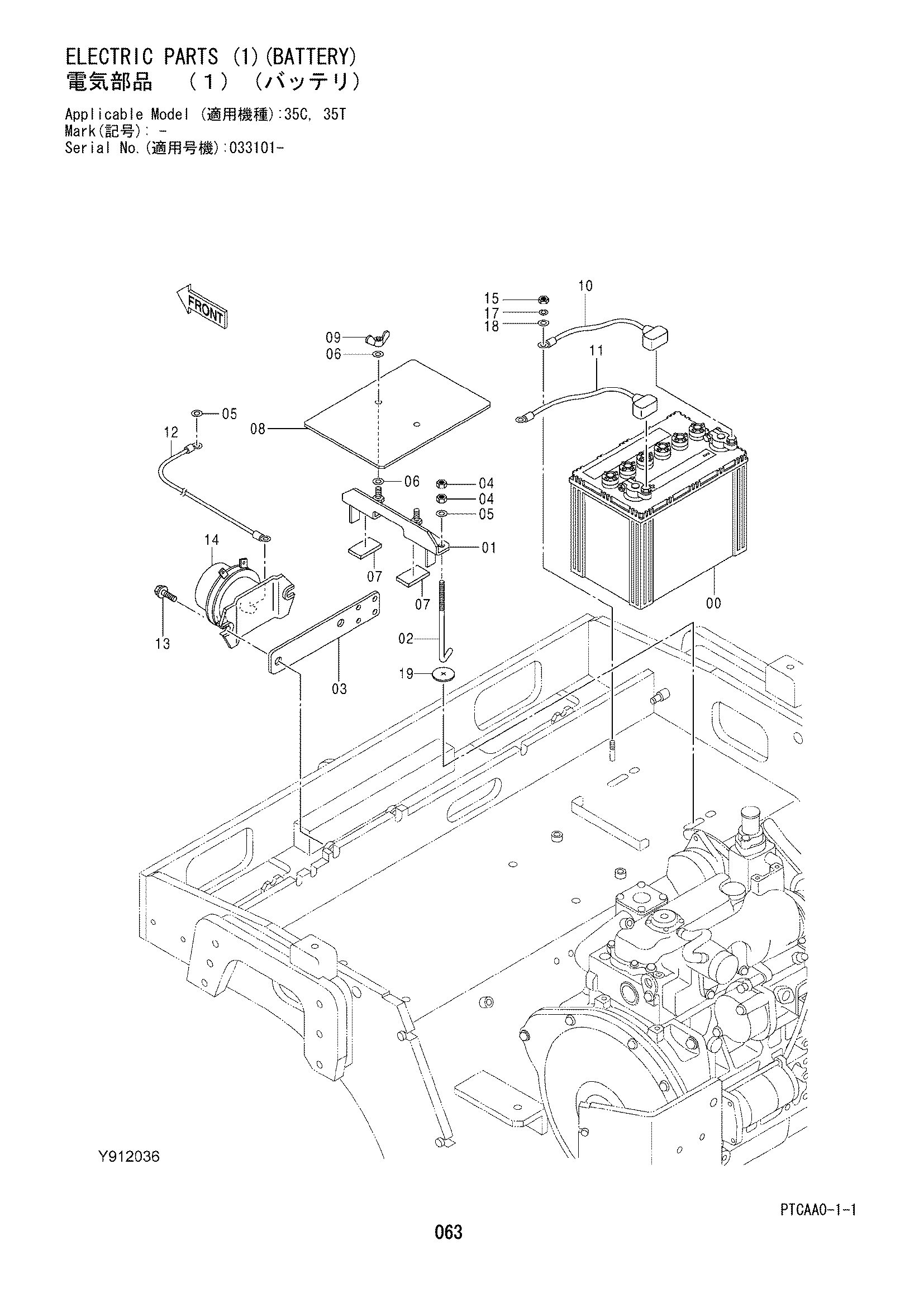

Заводская схема «Электрооборудование (1)(аккумулятор)» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4292182 | Аккумулятор | 1 |
| 01 | Y803101 | Кронштейн | 1 |
| 02 | 4298596 | Болт крюк | 2 |
| 03 | Y418998 | Кронштейн | 1 |
| 04 | M500605 | Гайка | 4 |
| 05 | A590106 | Плоская шайба | 3 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4392475 | Резиновая прокладка | 2 |
| 08 | Y415932 | Резиновая прокладка | 1 |
| 09 | M570008 | Гайка винг | 2 |
| 10 | Y405043 | Жгут проводов | 1 |
| 11 | Y406022 | Жгут проводов | 1 |
| 12 | Y415710 | Жгут проводов | 1 |
| 13 | J260830 | Болт с шайбой | 2 |
| 13A | J900830 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4249775 | Реле аккумулятор | 1 |
| 15 | J950010 | Гайка | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | Y418999 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
