Задний скребок — HITACHI ZC35C

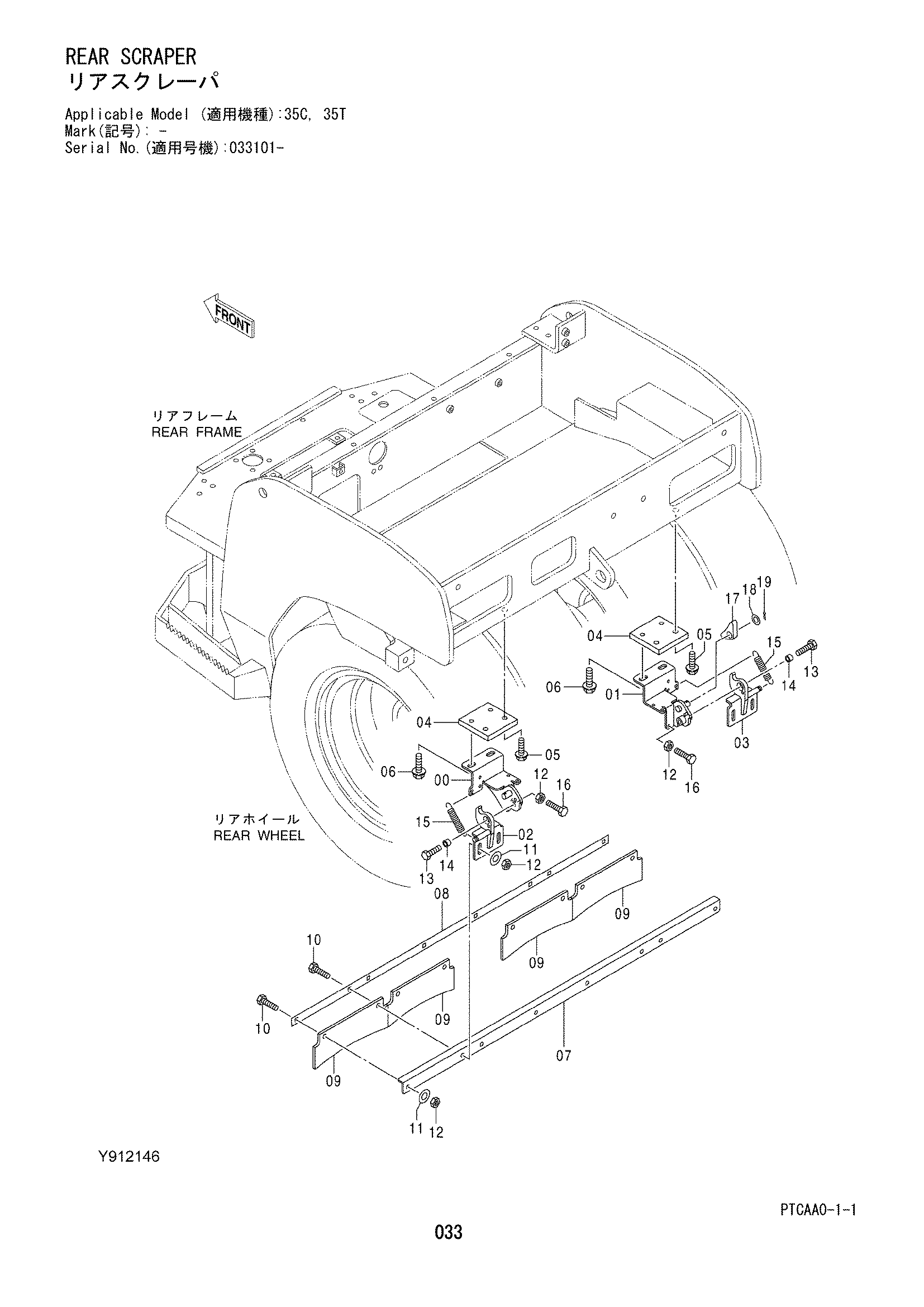

Заводская схема «Задний скребок» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ40000336 | Кронштейн | 1 |
| 01 | YJ40000337 | Кронштейн | 1 |
| 02 | YJ40000350 | Кронштейн L | 1 |
| 03 | YJ40000349 | Кронштейн R | 1 |
| 04 | YJ00000623 | Седло винта | 2 |
| 05 | J271225 | Болт с шайбой | 4 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271245 | Болт с шайбой | 4 |
| 06A | J901245 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | YJ00000591 | Пластина | 1 |
| 08 | YJ00000590 | Пластина | 1 |
| 09 | YJ00000709 | Отвал | 4 |
| 10 | Y418983 | Болт | 8 |
| 11 | J217083 | Шайба | 8 |
| 12 | J950010 | Гайка | 10 |
| 13 | J901245 | Болт | 2 |
| 14 | Y416361 | Проставка | 2 |
| 15 | YJ00000611 | Пружина | 2 |
| 16 | J901025 | Болт | 2 |
| 17 | YJ00000603 | Пластина | 1 |
| 18 | A590116 | Плоская шайба | 1 |
| 19 | A764032 | Палец сприт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
