Трубопроводы рулевого управления — HITACHI ZC35C

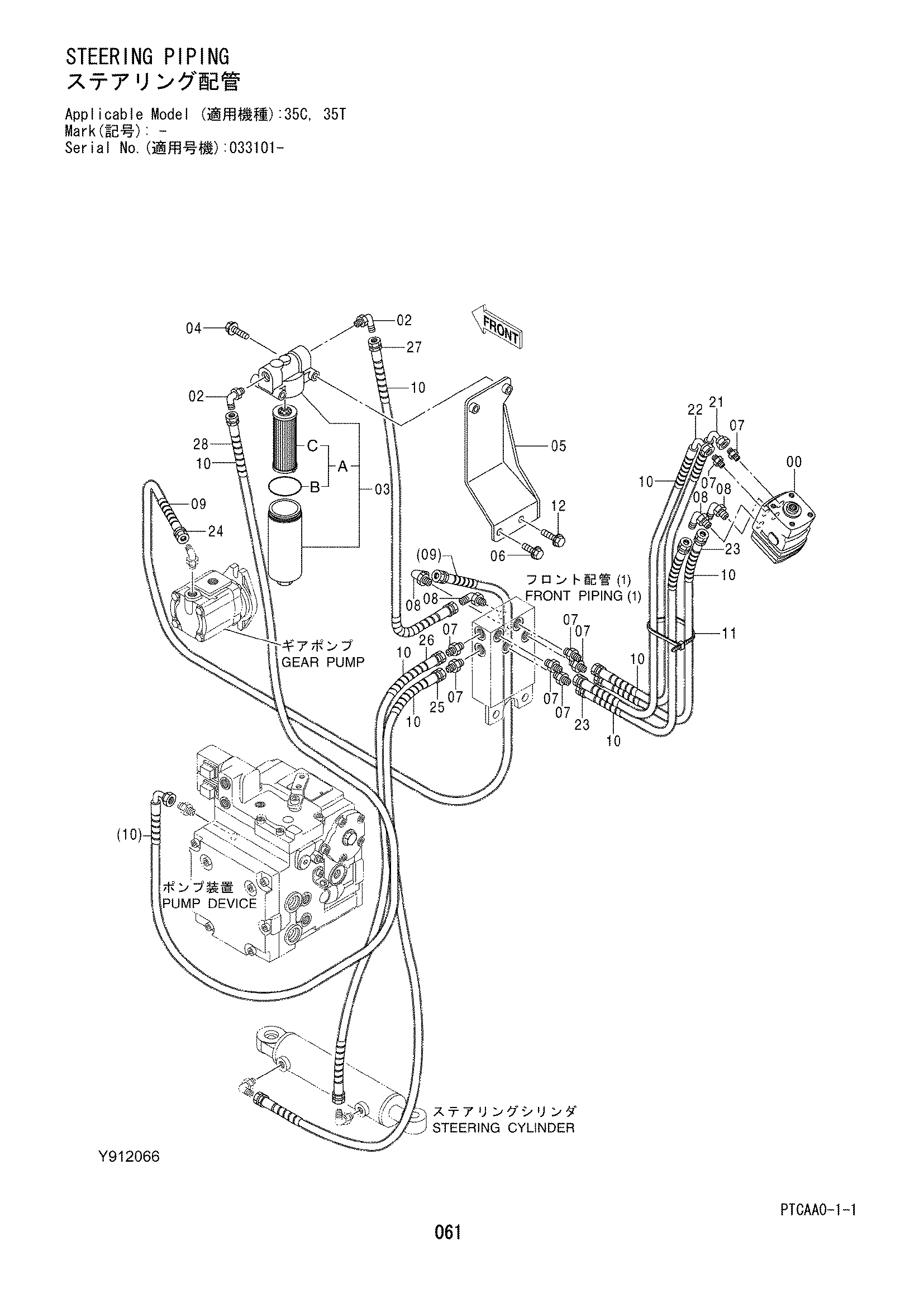

Заводская схема «Трубопроводы рулевого управления» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415382 | Клапан рулевого управления | 1 |
| 02 | A852343 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4631976 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | J271000 | Болт с шайбой | 2 |
| 04A | J901000 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | Y803099 | Кронштейн | 1 |
| 06 | J271035 | Болт с шайбой | 1 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A852133 | Адаптер | 8 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4446406 | Защитный кожух | 2 |
| 10 | 4327294 | Защитный кожух | 9 |
| 11 | 4323613 | Ленточный зажим | 1 |
| 12 | J281045 | Болт с шайбой | 1 |
| 12A | J901045 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 21 | 4327461 | Шланг | 1 |
| 22 | 4261544 | Шланг | 1 |
| 23 | 4305225 | Шланг | 2 |
| 24 | 4305232 | Шланг | 1 |
| 25 | 4305226 | Шланг | 1 |
| 26 | Y415690 | Шланг | 1 |
| 27 | Y415881 | Шланг | 1 |
| 28 | Y415882 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
