Блок клапанов — HITACHI ZC35C

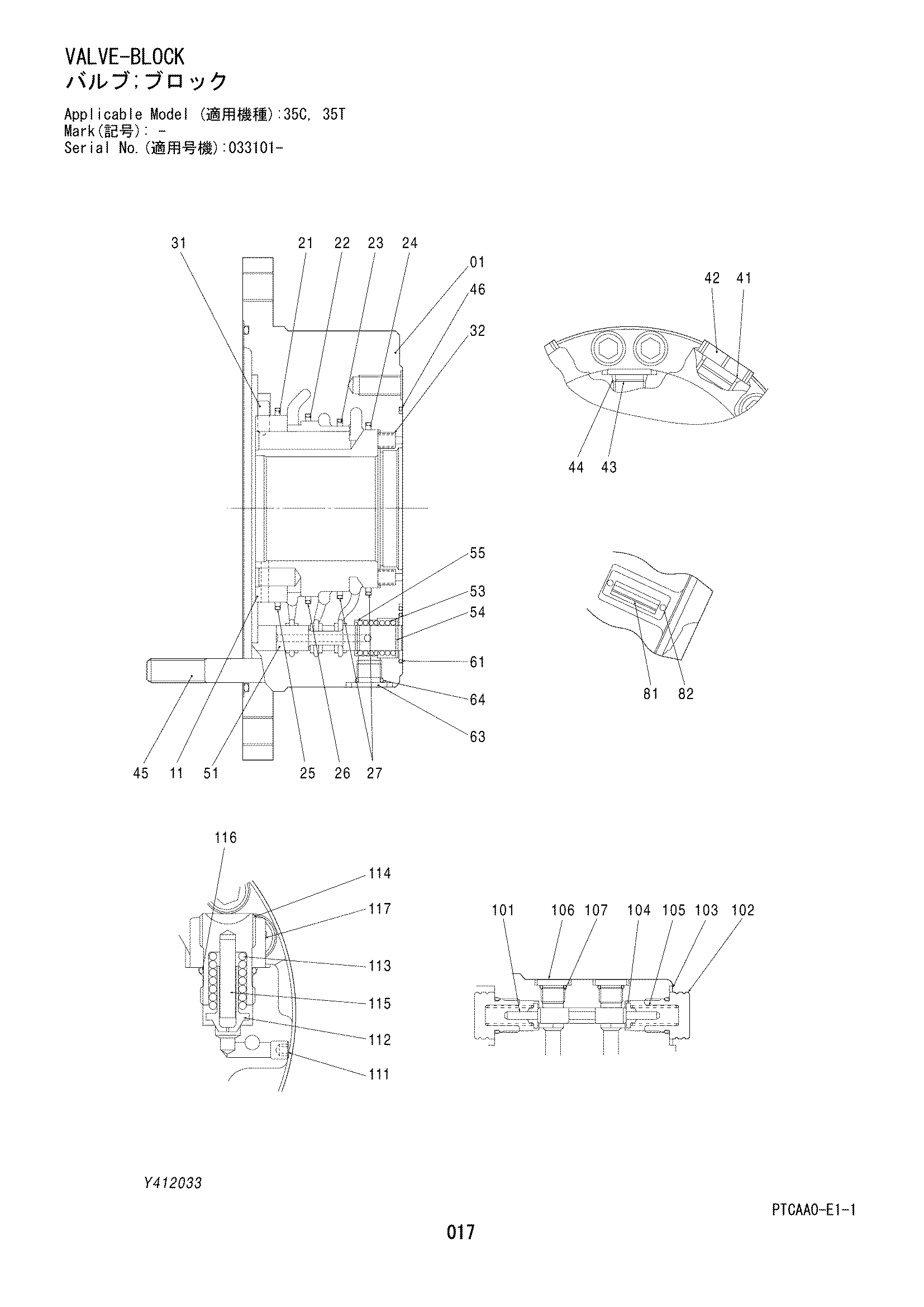

Заводская схема «Блок клапанов» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y412096 | Колпачок | 1 |
| 11 | Y412097 | Дистрибутор | 1 |
| 21 | Y412098 | Уплотнительное кольцо | 1 |
| 22 | Y412099 | Уплотнительное кольцо | 1 |
| 23 | Y412100 | Уплотнительное кольцо | 1 |
| 24 | Y412101 | Уплотнительное кольцо | 1 |
| 25 | Y412102 | Уплотнительное кольцо | 1 |
| 26 | Y412103 | Уплотнительное кольцо | 1 |
| 27 | Y412104 | Уплотнительное кольцо | 2 |
| 31 | Y412105 | Палец | 1 |
| 32 | Y412106 | Пружина | 6 |
| 41 | Y408100 | Уплотнительное кольцо | 2 |
| 42 | Y412107 | Пробка | 2 |
| 43 | Y412108 | Пробка | 1 |
| 44 | 4509180 | Уплотнительное кольцо | 1 |
| 45 | Y412109 | Болт с внутренним шестигранником | 12 |
| 46 | Y412110 | Уплотнительное кольцо | 1 |
| 51 | Y412111 | Золотник | 1 |
| 53 | Y412112 | Пружина | 1 |
| 54 | Y412113 | Кольцо | 1 |
| 55 | Y412114 | Стопорное кольцо | 1 |
| 61 | 4509181 | Уплотнительное кольцо | 1 |
| 63 | Y412115 | Пробка | 1 |
| 64 | Y408103 | Уплотнительное кольцо | 2 |
| 82 | 4260808 | Приводной винт | 2 |
| 101 | Y412116 | Золотник | 1 |
| 102 | Y412117 | Пробка | 2 |
| 103 | Y408169 | Уплотнительное кольцо | 2 |
| 104 | Y412118 | Шайба | 2 |
| 105 | Y412119 | Пружина | 2 |
| 106 | 4260848 | Пробка | 2 |
| 107 | 0619304 | Уплотнительное кольцо | 2 |
| 111 | 4260853 | Пробка | 1 |
| 112 | Y412120 | Тарельчатый клапан | 1 |
| 113 | Y412121 | Пружина | 1 |
| 114 | Y412122 | Пробка | 1 |
| 115 | Y412123 | Палец | 1 |
| 116 | 0130308 | Уплотнительное кольцо | 1 |
| 117 | Y412124 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
