Передний барабан — HITACHI ZC35C

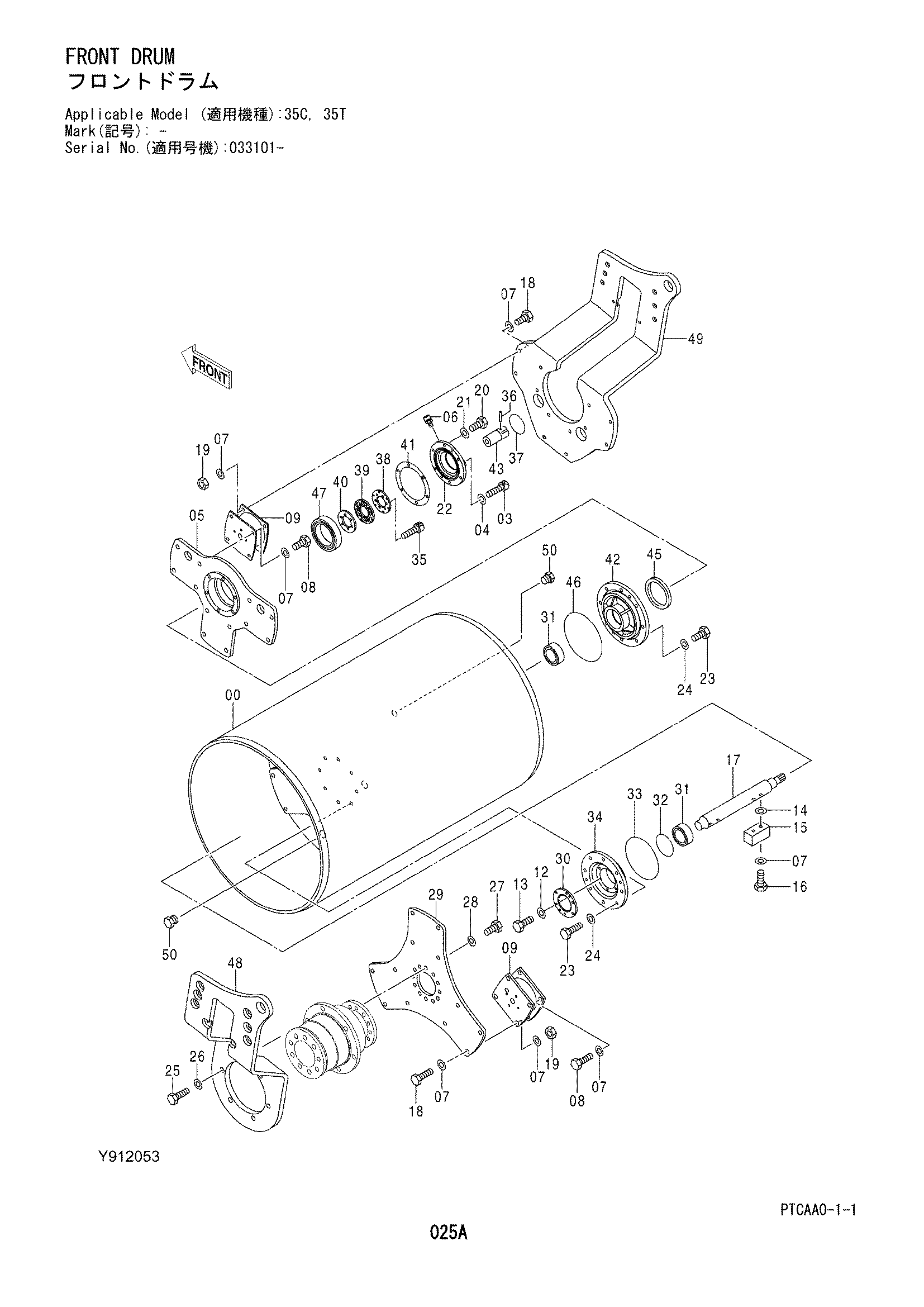

Заводская схема «Передний барабан» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YJ40000218	Барабан	1
03	J781025	Болт с внутренним шестигранником	2
04	J222010	Шайба	2
05	Y700657	Корпус подшипник.	1
06	Y405702	Сапун	1
07	J222012	Шайба	76
08	J921225	Болт	24
09	Y406015	Резиновая прокладка	6
12	Y405955	Шайба коникал	6
13	J900820	Болт	6
14	J222020	Шайба	4
15	Y414027	Груз	2
16	J921280	Болт	4
17	Y302000	Вал	1
18	J921250	Болт	24
19	J950012	Гайка	24
20	J921035	Болт	6
21	Y405956	Шайба коникал	6
22	Y302073	Мотер франге	1
23	J921245	Болт	16
24	Y405697	Шайба коникал	16
25	J921645	Болт	6
26	J222016	Шайба	6
27	J921445	Болт	12
28	J222014	Шайба	12
29	Y301753	Пластина	1
30	Y300775	Крышка подшипник.	1
31	Y413027	Подшипник	2
32	A811090	Уплотнительное кольцо	1
33	A811180	Уплотнительное кольцо	1
34	Y300774	Корпус подшипник.	1
35	J780830	Болт с внутренним шестигранником	6
36	Y407746	Пружинный штифт	1
37	A811085	Уплотнительное кольцо	1
38	Y413214	Пластина	1
39	Y413213	Пластина	1
40	Y405700	Крышка подшипник.	1
41	Y405701	Манжета	1
42	Y200132	Корпус подшипник.	1
43	Y800954	Муфта	1
45	Y405699	Масляное уплотнение	1
46	A811210	Уплотнительное кольцо	1
47	954804	Шариковый подшипник	1
48	YJ00000322	Пластина (левый)	1
49	YJ00000323	Пластина (правый)	1
50	4187322	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
