Гидроцилиндр рулевого управления — HITACHI ZC35C

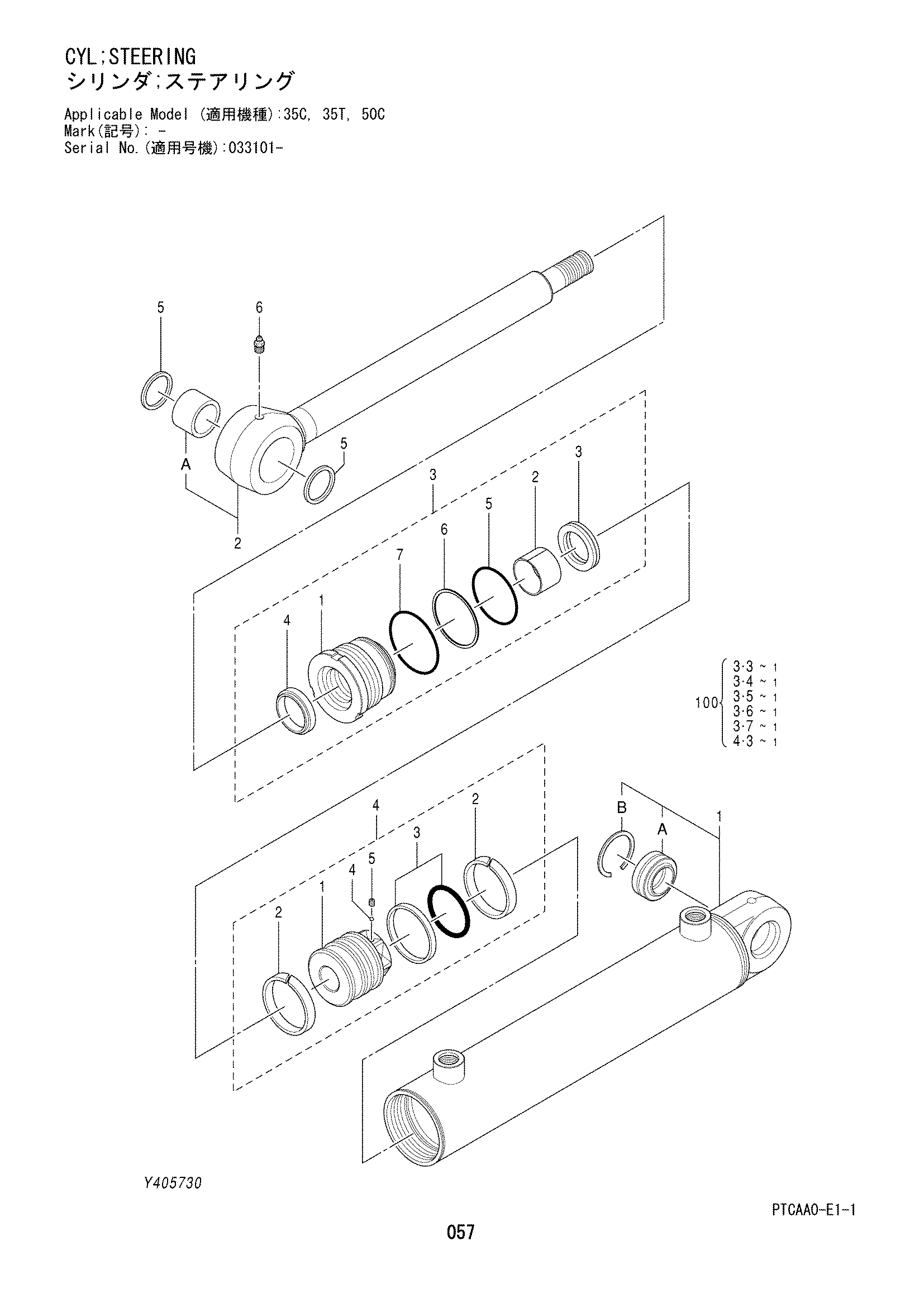

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405730 | Гидроцилиндр рулевого управления | 1 | |
| 1 | Y412257 | Трубка гидроцилиндр | 1 |
| 1A | Y412258 | Втулка SPH. | 1 |
| 1B | Y412259 | Кольцо ретаинг | 1 |
| 2 | Y412260 | Шток поршня | 1 |
| 2A | Y412261 | Втулка | 1 |
| 3 | 0800503 | Головка гидроцилиндр.в сборе | 1 |
| 3-1 | 0800504 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430806 | Уплотнительное кольцо | 1 |
| 3-6 | 0430807 | Опорное кольцо | 1 |
| 3-7 | Y412262 | Уплотнительное кольцо | 1 |
| 4 | 0800505 | Поршень в сборе | 1 |
| 4-1 | 0800506 | Поршень | 1 |
| 4-2 | 0652001 | Направляющее кольцо | 2 |
| 4-3 | 0430815 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | Y412263 | Пылезащитное уплотнение | 2 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 100 | Y412264 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
