Передний скребок — HITACHI ZC35C

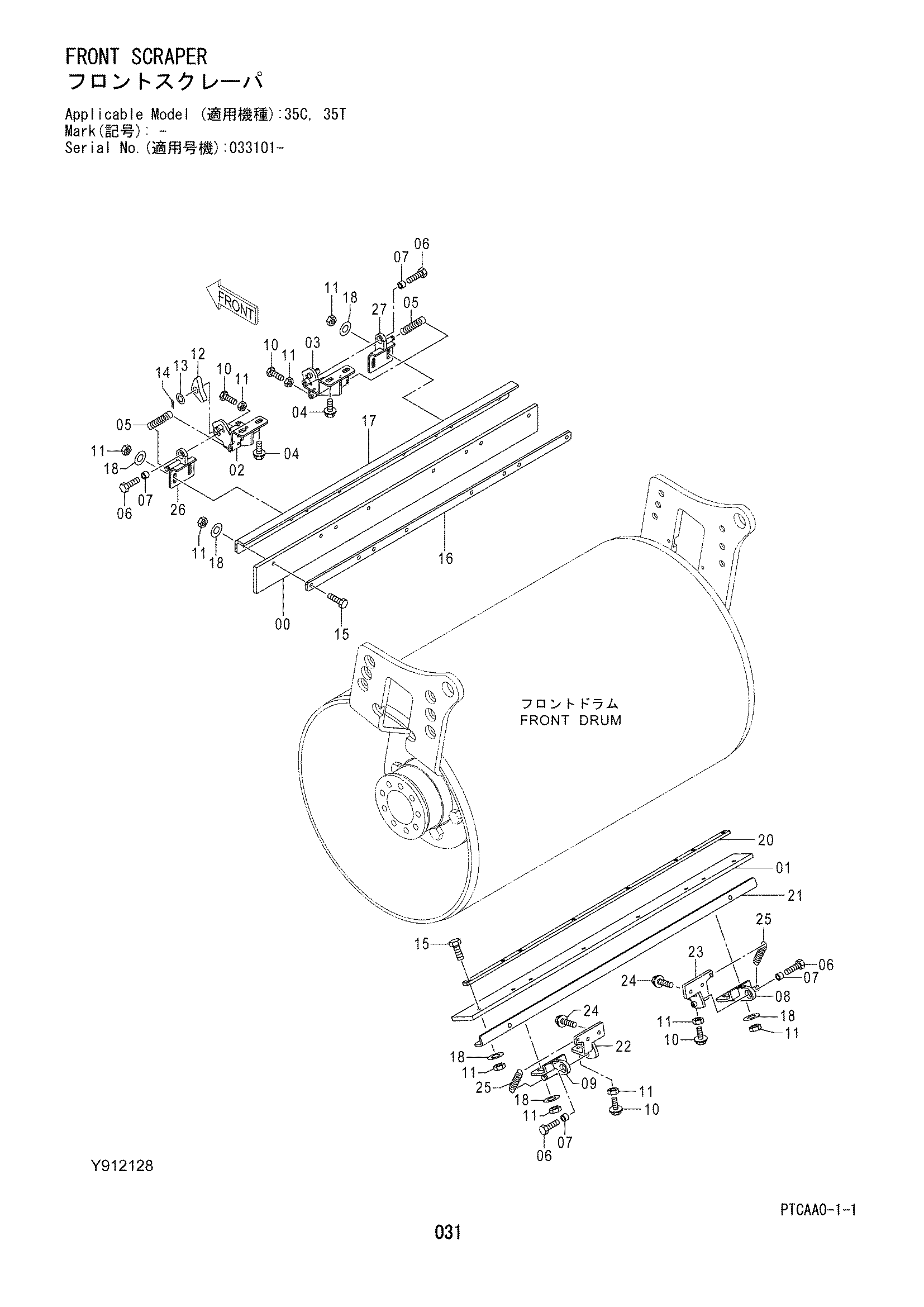

Заводская схема «Передний скребок» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ00000706 | Отвал | 1 |
| 01 | YJ00000711 | Отвал | 1 |
| 02 | YJ40000336 | Кронштейн L | 1 |
| 03 | YJ40000337 | Кронштейн R | 1 |
| 04 | J271245 | Болт с шайбой | 4 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | YJ00000610 | Пружина | 2 |
| 06 | J901245 | Болт | 4 |
| 07 | Y416361 | Проставка | 4 |
| 08 | YJ40000343 | Кронштейн L | 1 |
| 09 | YJ40000344 | Кронштейн R | 1 |
| 10 | J901025 | Болт | 4 |
| 11 | J950010 | Гайка | 20 |
| 12 | YJ00000603 | Пластина | 1 |
| 13 | A590116 | Плоская шайба | 1 |
| 14 | A764032 | Палец сприт | 1 |
| 15 | Y418983 | Болт | 16 |
| 16 | YJ00000590 | Пластина | 1 |
| 17 | YJ00000591 | Пластина | 1 |
| 18 | J217083 | Плоская шайба | 16 |
| 20 | YJ00000607 | Пластина | 1 |
| 21 | YJ00000608 | Пластина | 1 |
| 22 | YJ40000341 | Кронштейн L | 1 |
| 23 | YJ40000342 | Кронштейн R | 1 |
| 24 | J271235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | YJ00000612 | Пружина | 2 |
| 26 | YJ40000349 | Кронштейн L | 1 |
| 27 | YJ40000350 | Кронштейн R | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
