Гидролинии рабочего оборудования (2) — HITACHI ZC35C

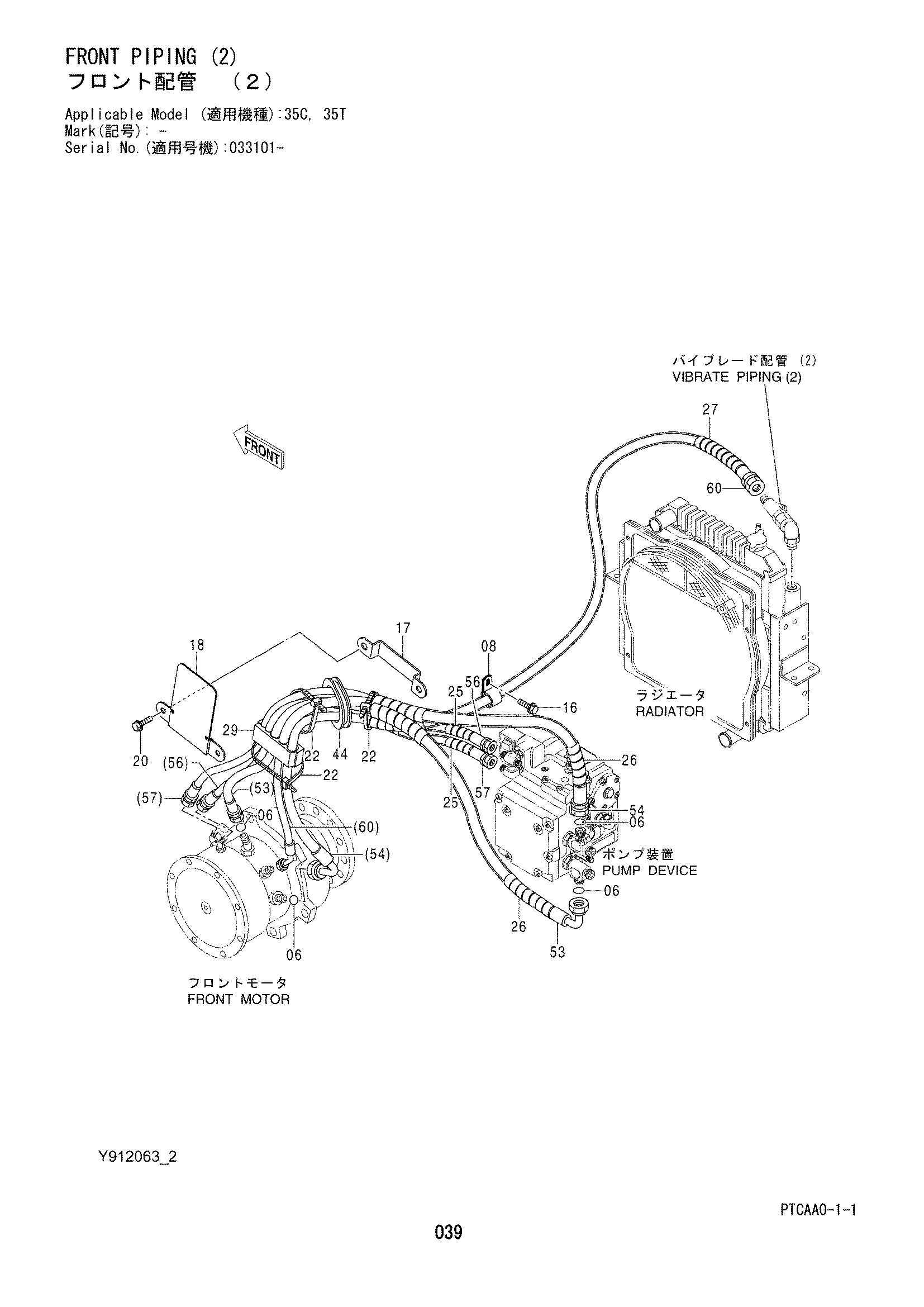

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4138938 | Уплотнительное кольцо | 4 |
| 08 | 4192035 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 1 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | Y418996 | Пластина | 1 |
| 18 | Y971943 | Крышка | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4323613 | Ленточный зажим | 5 |
| 25 | 4327293 | Защитный кожух | 2 |
| 26 | 4327294 | Защитный кожух | 4 |
| 27 | 4446406 | Защитный кожух | 3 |
| 29 | Y416063 | Хомут | 1 |
| 44 | 4447297 | Резиновая втулка | 1 |
| 53 | Y415830 | Шланг | 1 |
| 54 | Y415831 | Шланг | 1 |
| 56 | Y416027 | Шланг | 1 |
| 57 | Y416028 | Шланг | 1 |
| 60 | Y415833 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
