Каталог запчастей HITACHI
Задний мост — HITACHI ZC35C

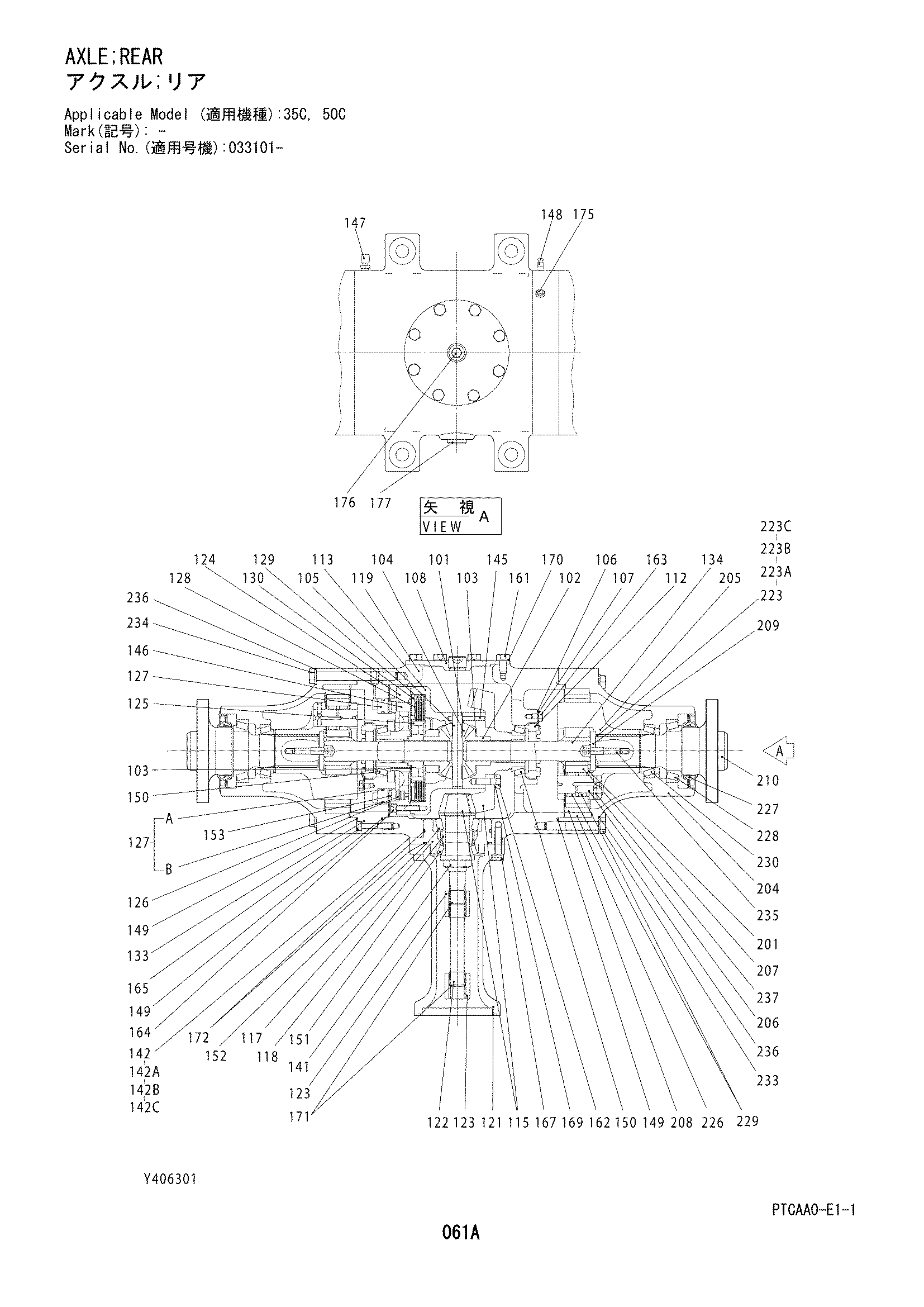

Заводская схема «Задний мост» для HITACHI ZC35C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y406301 | Мост в сборе | 1 | |
| 101 | Y412268 | Шестерня ведущая шестерня | 2 |
| 102 | Y412269 | Шестерня бевел | 2 |
| 103 | Y412270 | Упорная шайба | 3 |
| 104 | Y412271 | Шестерня ведущая шестерня | 2 |
| 105 | Y412272 | Вал ведущая шестерня | 1 |
| 106 | Y412273 | Стопорная пластина | 2 |
| 107 | Y412274 | Стопорная шайба | 2 |
| 108 | Y412275 | Крышка | 1 |
| 112 | Y412276 | Гайка | 2 |
| 113 | Y412277 | Корпус шестерня | 1 |
| 115 | Y412278 | Шестерня в сборе | 1 |
| 117 | Y412279 | Каге | 1 |
| 118 | Y412280 | Деталь дистант | 1 |
| 119 | Y412281 | Корпус | 1 |
| 121 | Y412338 | Адаптер | 1 |
| 122 | Y412339 | Вал | 1 |
| 123 | Y412284 | Втулка | 2 |
| 124 | Y412285 | Корпус | 1 |
| 125 | Y412286 | Муфта | 1 |
| 126 | Y412287 | Пружина | 4 |
| 127 | Y412288 | Поршень в сборе | 1 |
| 127A | Y412289 | Уплотнительное кольцо | 1 |
| 127B | 0428704 | Уплотнительное кольцо | 1 |
| 128 | Y412290 | Пластина тормоз | 3 |
| 129 | Y412291 | Пластина | 3 |
| 130 | Y412292 | Пластина | 1 |
| 133 | Y412293 | Корпус | 1 |
| 134 | Y412294 | Вал | 2 |
| 141 | Y412295 | Гайка | 1 |
| 142 | Y412296 | Регулировочная шайба в сборе | 1 |
| 142A | Y412297 | Регулировочная шайба 0.1mm | 2 |
| 142B | Y412298 | Регулировочная шайба 0.15mm | 1 |
| 142C | Y412299 | Регулировочная шайба 0.3mm | 3 |
| 145 | Y412300 | Палец | 1 |
| 146 | Y412301 | Палец | 8 |
| 147 | 0428508 | Сапун | 1 |
| 148 | Y412302 | Сапун | 1 |
| 149 | Y412303 | Уплотнительное кольцо | 3 |
| 150 | Y412304 | Роликовый подшипник | 2 |
| 151 | Y412305 | Роликовый подшипник | 1 |
| 152 | Y412306 | Роликовый подшипник | 1 |
| 153 | Y412307 | Игольчатый подшипник | 1 |
| 161 | 0763008 | Болт | 8 |
| 162 | 0763004 | Болт | 8 |
| 163 | Y412308 | Болт | 4 |
| 164 | Y412309 | Болт | 12 |
| 165 | Y412310 | Болт | 2 |
| 167 | Y412311 | Болт | 8 |
| 169 | Y412312 | Плоская шайба | 8 |
| 170 | 0328832 | Пружинная шайба | 8 |
| 171 | Y412313 | Стопорное кольцо | 2 |
| 172 | Y412314 | Уплотнительное кольцо | 2 |
| 175 | Y412315 | Пробка | 1 |
| 176 | 0153426 | Пробка | 1 |
| 177 | 0153547 | Пробка магнит | 1 |
| 201 | Y412316 | Упорная шайба | 12 |
| 204 | Y412317 | Корпус | 2 |
| 205 | Y412318 | Спидер | 2 |
| 206 | Y412319 | Палец | 6 |
| 207 | Y412320 | Планетарная шестерня | 6 |
| 208 | Y412321 | Шестерня интернал | 2 |
| 209 | Y412322 | Упорная шайба | 2 |
| 210 | Y412323 | Вал привод | 2 |
| 223 | Y412324 | Регулировочная шайба в сборе | 1 |
| 223A | Y412325 | Регулировочная шайба 0.1mm | 2 |
| 223B | Y412326 | Регулировочная шайба 0.15mm | 3 |
| 223C | Y412340 | Регулировочная шайба 0.5mm | 3 |
| 226 | Y412328 | Палец | 6 |
| 227 | Y412329 | Масляное уплотнение | 2 |
| 228 | Y412330 | Роликовый подшипник | 2 |
| 229 | Y412331 | Игольчатый подшипник | 12 |
| 230 | Y412332 | Роликовый подшипник | 2 |
| 233 | Y412333 | Болт | 12 |
| 234 | Y412334 | Болт | 12 |
| 235 | Y412335 | Болт с внутренним шестигранником | 2 |
| 236 | Y412336 | Плоская шайба | 24 |
| 237 | Y412337 | Пружинный штифт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC35C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
