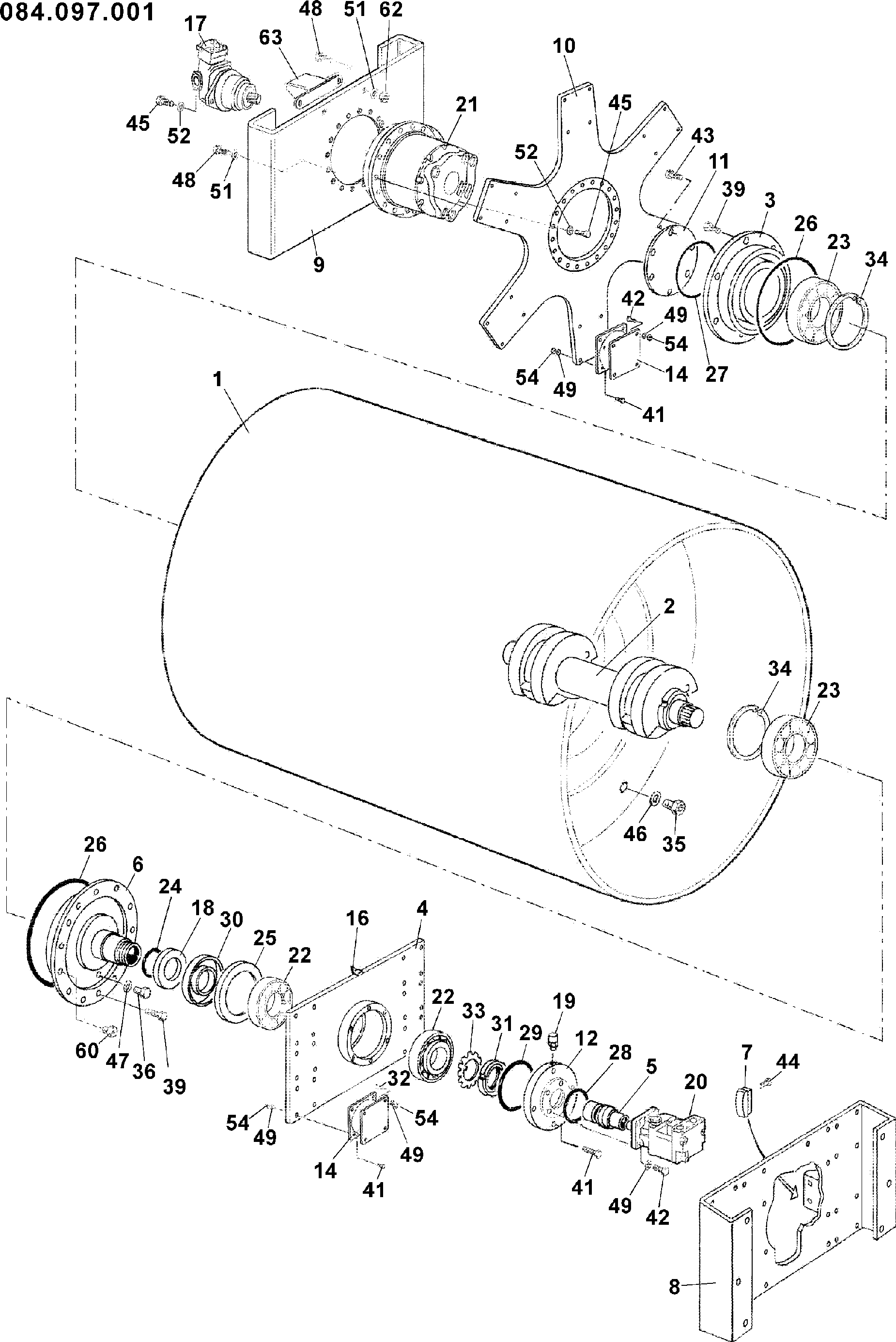

Екуи. каток — HITACHI ZC120S

Заводская схема «Екуи. каток» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL083713002	Каток барабан	1
2	DYL075433101	Еккентрикс в сборе.	1
3	DYL081341101	Кронштейн	1
4	DYL075438101	Пластина	1
5	DYL075542301	Муфта.в сборе.	1
6	DYL075446101	Кронштейн	1
7	DYL055526301	Остановка	2
8	DYL082236201	Пластина	1
9	DYL083702102	Опора пластина	1
10	DYL083701202	Муфта	1
11	DYL083717301	Крышка	1
12	DYL075449101	Крышка	1
14	DYL036416204	Схокк абсорбер	12
16	DYL055546301	Индикатор	2
17	DYL710109021	Хйдромотор	1
18	DYL055876301	Втулка	1
19	DYL750008008	Сапун	1
20	DYL710109003	Хйдромотор	1
21	DYL900603004	Редуктор	1
22	DYL960002121	Подшипник	2
23	DYL960004037	Подшипник	2
24	DYL720101202	Уплотнительное кольцо	1
25	DYL720002010	В-ринг	1
26	DYL720101422	Уплотнительное кольцо	2
27	DYL720101205	Уплотнительное кольцо	1
28	DYL720101370	Уплотнительное кольцо	1
29	DYL720101536	Уплотнительное кольцо	1
30	DYL720001400	Масляный уплотнение	1
31	DYL950107026	Гайка	1
32	DYL950002243	Винт	24
33	DYL950213023	Шайба	1
34	DYL950402058	Кольцо	2
35	DYL730005005	Пробка	1
36	DYL055993301	Пробка	1
39	DYL950002194	Винт	16
41	DYL950002025	Винт	52
42	DYL950002024	Винт	28
43	DYL950004011	Винт	6
44	DYL950002022	Винт	4
45	DYL950001096	Винт	22
46	DYL950219004	Шайба	1
47	DYL950210010	Шайба	1
48	DYL950002047	Винт	19
49	DYL950218001	Шайба	100
51	DYL950218004	Шайба	19
52	DYL950218002	Шайба	22
54	DYL950101007	Гайка	96
60	DYL730005069	Пробка	8
62	DYL950101014	Гайка	2
63	DYL083679301	Защитный кожух	1
100	DYL610101027	Сеалс комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
