Радио — HITACHI ZC120S

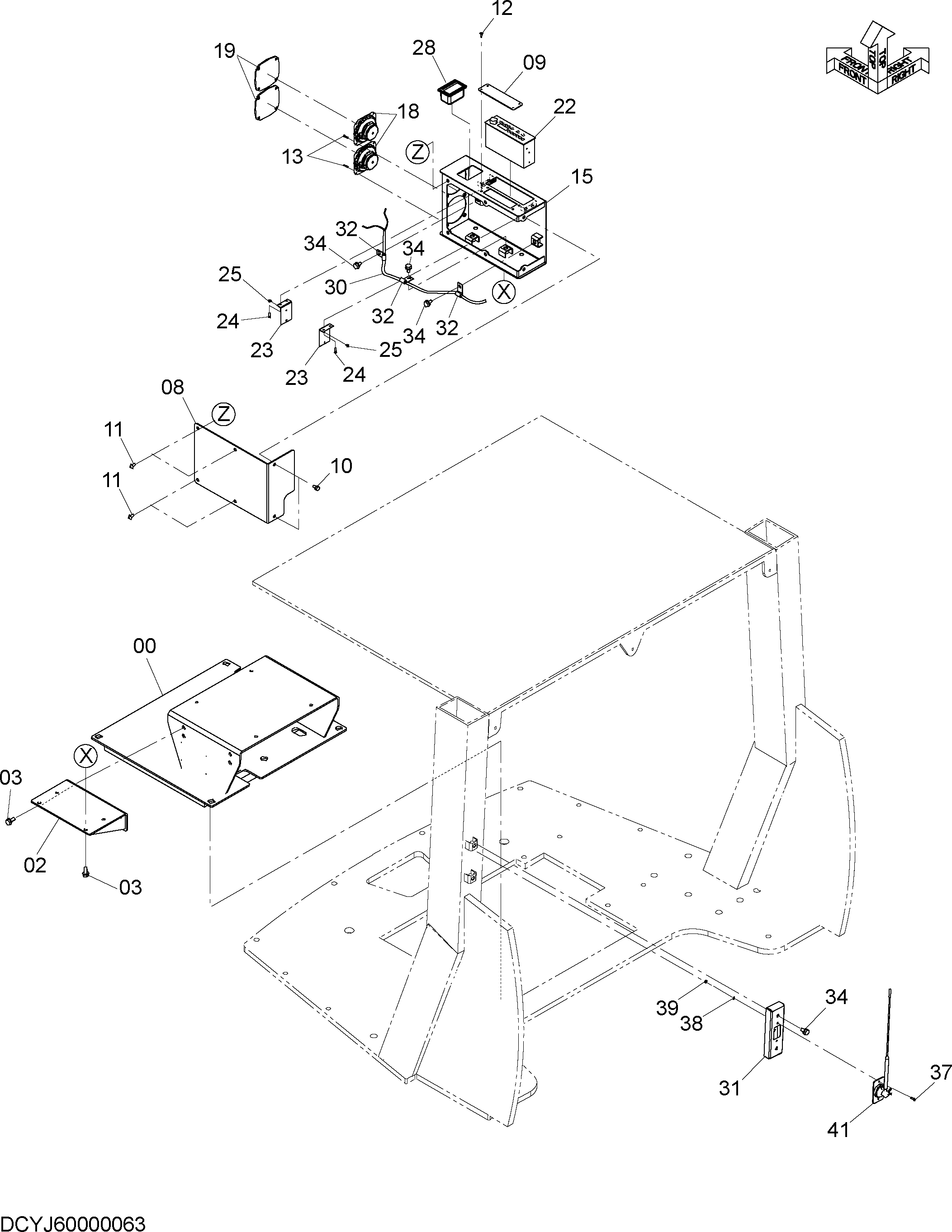

Заводская схема «Радио» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ40000262 | Стойка | 1 |
| 02 | YJ40000168 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 08 | YJ00000285 | Крышка | 1 |
| 09 | YJ00000280 | Крышка | 1 |
| 10 | J260816 | Болт с шайбой | 2 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J650816 | Винт | 4 |
| 12 | J650516 | Винт | 4 |
| 13 | M430516 | Винт | 8 |
| 15 | YJ40000211 | Стойка | 1 |
| 15A | YJ40000207 | Седло винта | 2 |
| 15B | 4609532 | Гайка WD. | 4 |
| 15C | M650008 | Гайка WD. | 6 |
| 15D | M650005 | Гайка WD. | 12 |
| 15E | 9761676 | Седло винта | 5 |
| 18 | 4361302 | Динамик | 2 |
| 19 | 4364504 | Решётка | 2 |
| 22 | 4645229 | Радио | 1 |
| 23 | 4630315 | Кронштейн | 2 |
| 24 | J460516 | Винт с шайбой | 4 |
| 25 | J460510 | Винт с шайбой | 4 |
| 28 | 4415024 | Асхтрай | 1 |
| 30 | YJ00000433 | Жгут проводов | 1 |
| 31 | YJ00000446 | Крышка | 1 |
| 32 | 4190272 | Зажим | 3 |
| 34 | J271020 | Болт с шайбой | 5 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | J450516 | Винт с шайбой | 2 |
| 38 | A590105 | Плоская шайба | 2 |
| 39 | M500504 | Гайка | 2 |
| 41 | YJ60000177 | Антенна | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
