Радиатор в сборе. — HITACHI ZC120S

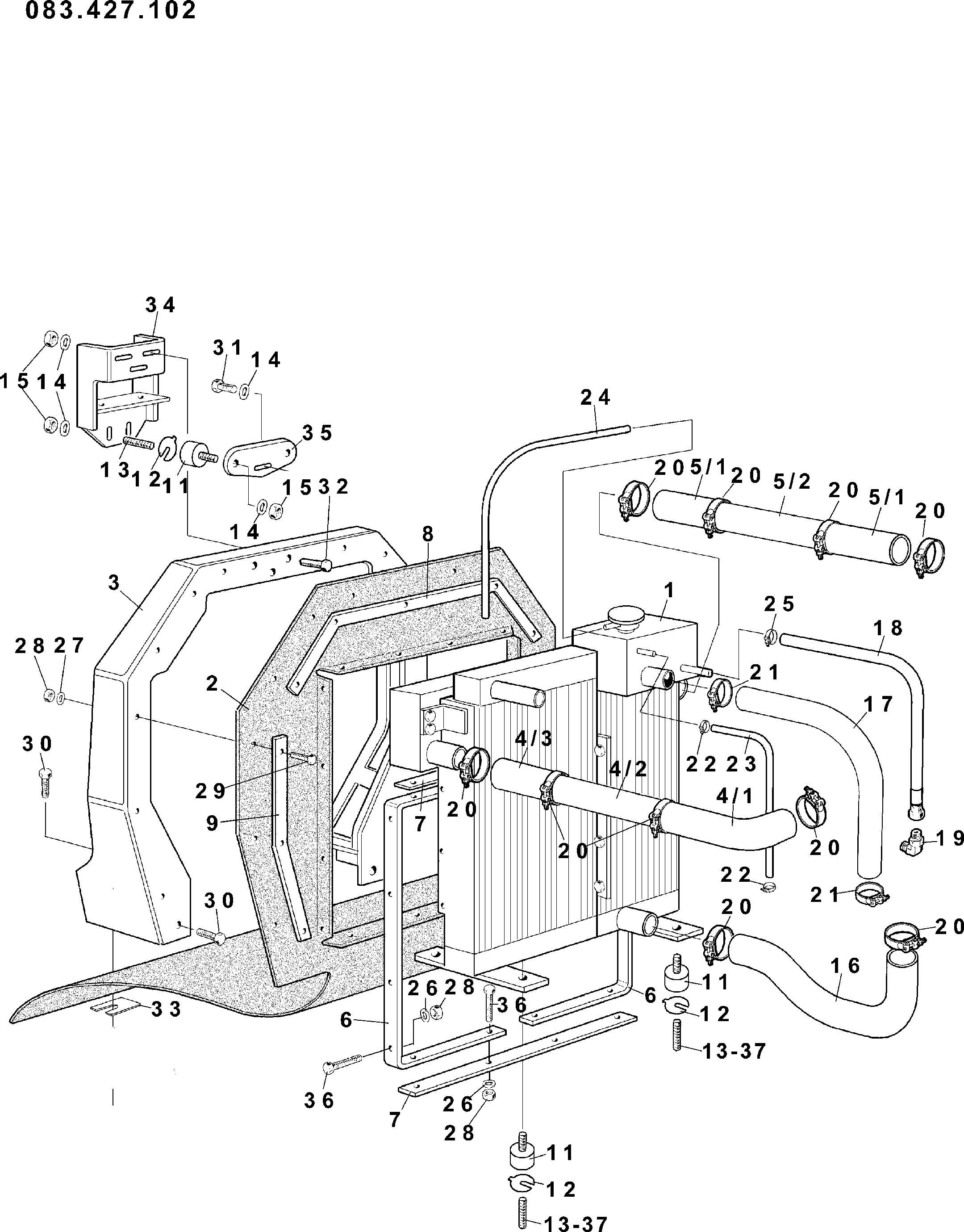

Заводская схема «Радиатор в сборе.» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYL083054201 | Радиатор | 1 |
| 2 | DYL083425301 | Резиновая прокладка | 1 |
| 3 | DYL083155201 | Кронштейн | 1 |
| 4 | DYL083447302 | Трубка | 1 |
| 4/1 | DYL083913301 | Трубка | 1 |
| 4/2 | DYL083912301 | Трубка | 1 |
| 4/3 | DYL083695301 | Трубка | 1 |
| 5 | DYL083446302 | Трубка | 1 |
| 5/1 | DYL083914301 | Трубка | 2 |
| 5/2 | DYL083911301 | Трубка | 1 |
| 6 | DYL082847301 | Пластина | 2 |
| 7 | DYL996505125 | Лист | 2 |
| 8 | DYL996505735 | Лист | 1 |
| 9 | DYL996505736 | Лист | 2 |
| 11 | DYL990101032 | Схокк абсорбер | 6 |
| 12 | DYL082485301 | Гаге комплект | 1 |
| 13 | DYL950012062 | Шпилька | 2 |
| 14 | DYL039550401 | Шайба | 12 |
| 15 | DYL950101006 | Гайка | 11 |
| 16 | DYL083448301 | Трубка | 1 |
| 17 | DYL085414301 | Шланг | 1 |
| 18 | DYL740002932 | Шланг в сборе. | 1 |
| 19 | DYL730001290 | Штуцер | 1 |
| 20 | DYL950601037 | Хомут | 10 |
| 21 | DYL950601026 | Хомут | 2 |
| 22 | DYL950601056 | Хомут | 2 |
| 23 | DYL997200105 | Трос жгут проводов | 0 |
| 24 | DYL997200062 | Трос жгут проводов | 0 |
| 25 | DYL950601003 | Хомут | 1 |
| 26 | DYL950217002 | Шайба | 16 |
| 27 | DYL950203003 | Шайба | 12 |
| 28 | DYL950101003 | Гайка | 28 |
| 29 | DYL950002010 | Винт | 12 |
| 30 | DYL950002192 | Винт | 6 |
| 31 | DYL950002017 | Винт | 1 |
| 32 | DYL950001049 | Винт | 3 |
| 33 | DYL082943301 | Гаге комплект | 1 |
| 34 | DYL082952301 | Супер.браккет | 1 |
| 35 | DYL996506001 | Лист | 1 |
| 36 | DYL950002009 | Винт | 16 |
| 37 | DYL950012063 | Шпилька | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
