Кабин — HITACHI ZC120S

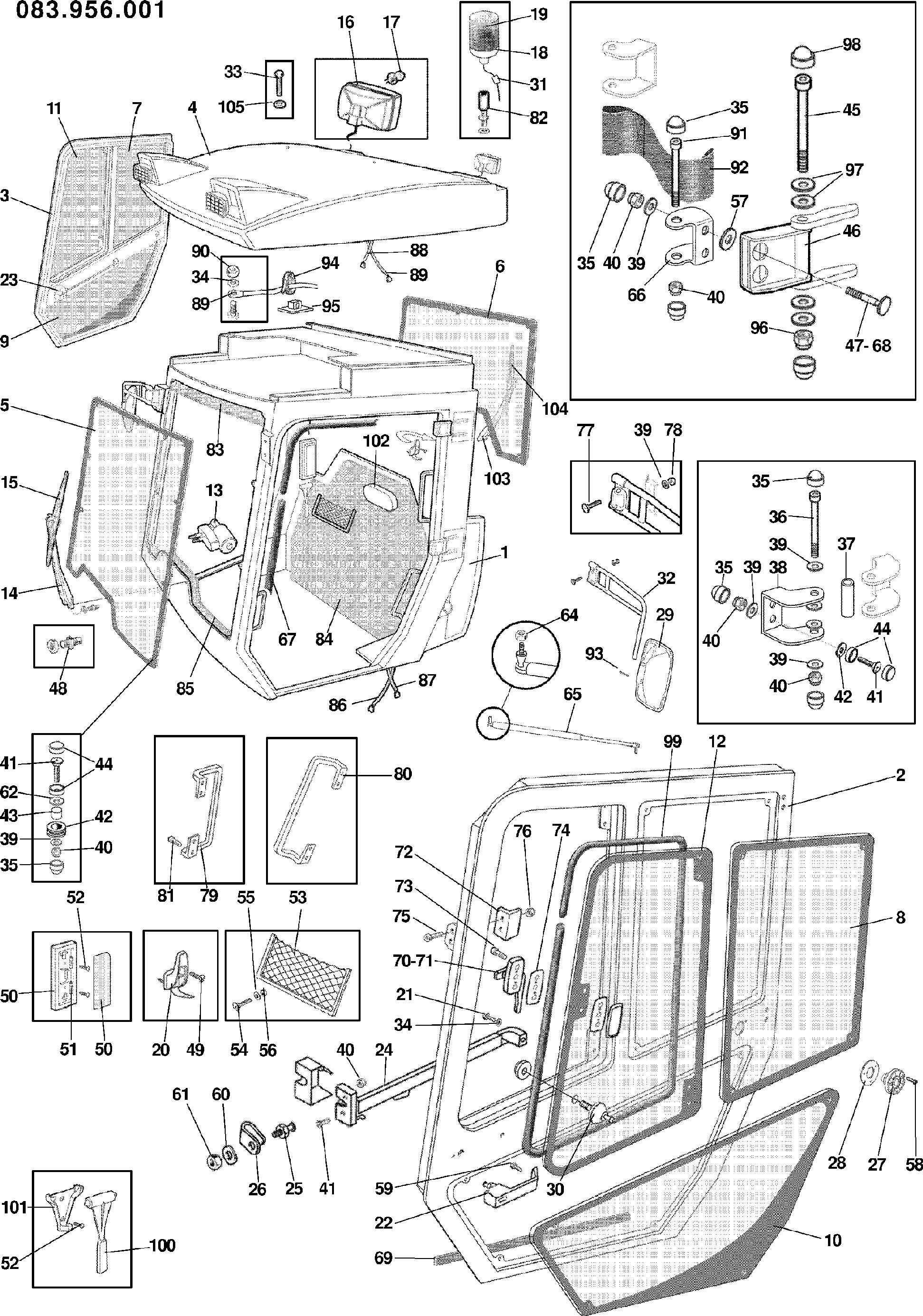

Заводская схема «Кабин» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL083978001	EST. кабин	1
2	DYL083950101	Левый дверь	1
3	DYL083951101	Правый дверь	1
4	DYL084123101	Рооф	1
5	DYL083207101	Стекло	1
6	DYL083208301	Стекло	1
7	DYL083210301	Стекло	1
8	DYL083213301	Стекло	1
9	DYL083211301	Стекло	1
10	DYL083214301	Стекло	1
11	DYL083221301	Стекло	1
12	DYL083222301	Стекло	1
13	DYL075817301	Стеклоочиститель	1
14	DYL845002034	Рукоять	1
15	DYL845002044	Щётка	1
16	DYL830001005	Головка освещение	4
17	DYL830003027	Лампа	4
18	DYL830012003	Ротатинг освещение	1
19	DYL830003031	Лампа	1
20	DYL992100189	Коат подвес	1
21	DYL950003015	Винт	2
22	DYL958000047	Смалл ханд	1
23	DYL958000071	Правый блокировка	1
24	DYL958000070	Левый блокировка	1
25	DYL958000020	Болт	2
26	DYL958000066	Защитный кожух	1
27	DYL958000060	Дверь блокировка	2
28	DYL958000062	Шайба	2
29	DYL992100188	Зеркало	2
30	DYL958000065	Болт	2
31	DYL810004012	Клемма	10
32	DYL083308301	Рукоять	2
33	DYL950002010	Винт	9
34	DYL950203003	Шайба	3
35	DYL730005063	Пробка	62
36	DYL950003020	Винт	4
37	DYL083163301	Трубка	4
38	DYL083218301	Кронштейн	4
39	DYL950203004	Шайба	74
40	DYL950106032	Гайка	58
41	DYL950004085	Винт	46
42	DYL990104059	Трос направляющая	42
43	DYL085378301	Втулка	34
44	DYL990108002	Пробка	42
45	DYL950003282	Винт	4
46	DYL083321301	Крышка	4
47	DYL950010005	Винт	4
48	DYL992100161	Штуцер	1
49	DYL950029001	Винт	1
50	DYL992100198	Интериор освещение	1
51	DYL830003034	Лампа	2
52	DYL950029002	Винт	4
53	DYL959015055	Магазине ракк	1
54	DYL950008052	Винт	5
55	DYL950203001	Шайба	5
56	DYL950105014	Гайка	5
57	DYL992100162	Шайба	8
58	DYL950008046	Винт	6
59	DYL950001001	Винт	2
60	DYL039560401	Шайба	2
61	DYL950101007	Гайка	2
62	DYL996505584	Лист	34
63	DYL997300013	Стиккер	1
64	DYL950101006	Гайка	2
65	DYL902000017	GAS дасхпот	2
66	DYL083217301	Кронштейн	2
67	DYL997100001	Резиновый проф.(M)	1
68	DYL950010004	Винт	4
69	DYL997100039	Резиновый проф.(M)	1
70	DYL958000067	Правый смаллханд	1
71	DYL958000068	Левый смалл ханд	1
72	DYL958000069	Остановка	2
73	DYL950003012	Винт	4
74	DYL083240301	Резиновая прокладка	4
75	DYL950003013	Винт	4
76	DYL950106031	Гайка	4
77	DYL950004056	Винт	8
78	DYL950101004	Гайка	8
79	DYL959015057	Рукоятка	1
80	DYL959015056	Рукоятка	2
81	DYL950003011	Винт	12
82	DYL830012011	Кронштейн	1
83	DYL083274301	Исолатинг	1
84	DYL083275301	Исолатинг	1
85	DYL083276301	Исолатинг	1
86	DYL083987301	Трос жгут проводов	1
87	DYL084064301	Трос жгут проводов	1
88	DYL083301301	Трос жгут проводов	1
89	DYL083305301	Трос жгут проводов	1
90	DYL950101003	Гайка	1
91	DYL950003032	Винт	4
92	DYL992100191	Рукоятка	2
93	DYL950302006	Палец	2
94	DYL950604011	Хомут	13
95	DYL842507024	Кронштейн	13
96	DYL950106008	Гайка	4
97	DYL996505863	Лист	16
98	DYL730005066	Пробка	4
99	DYL997100041	Резиновый проф.(M)	2
100	DYL992100199	Молоток	1
101	DYL992100200	Молоток	1
102	DYL083993301	Стеклоочиститель	1
103	DYL845002046	Рукоять	1
104	DYL845002047	Щётка	1
105	DYL950225001	Шайба	9

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
