Гидравлический гидромотор — HITACHI ZC120S

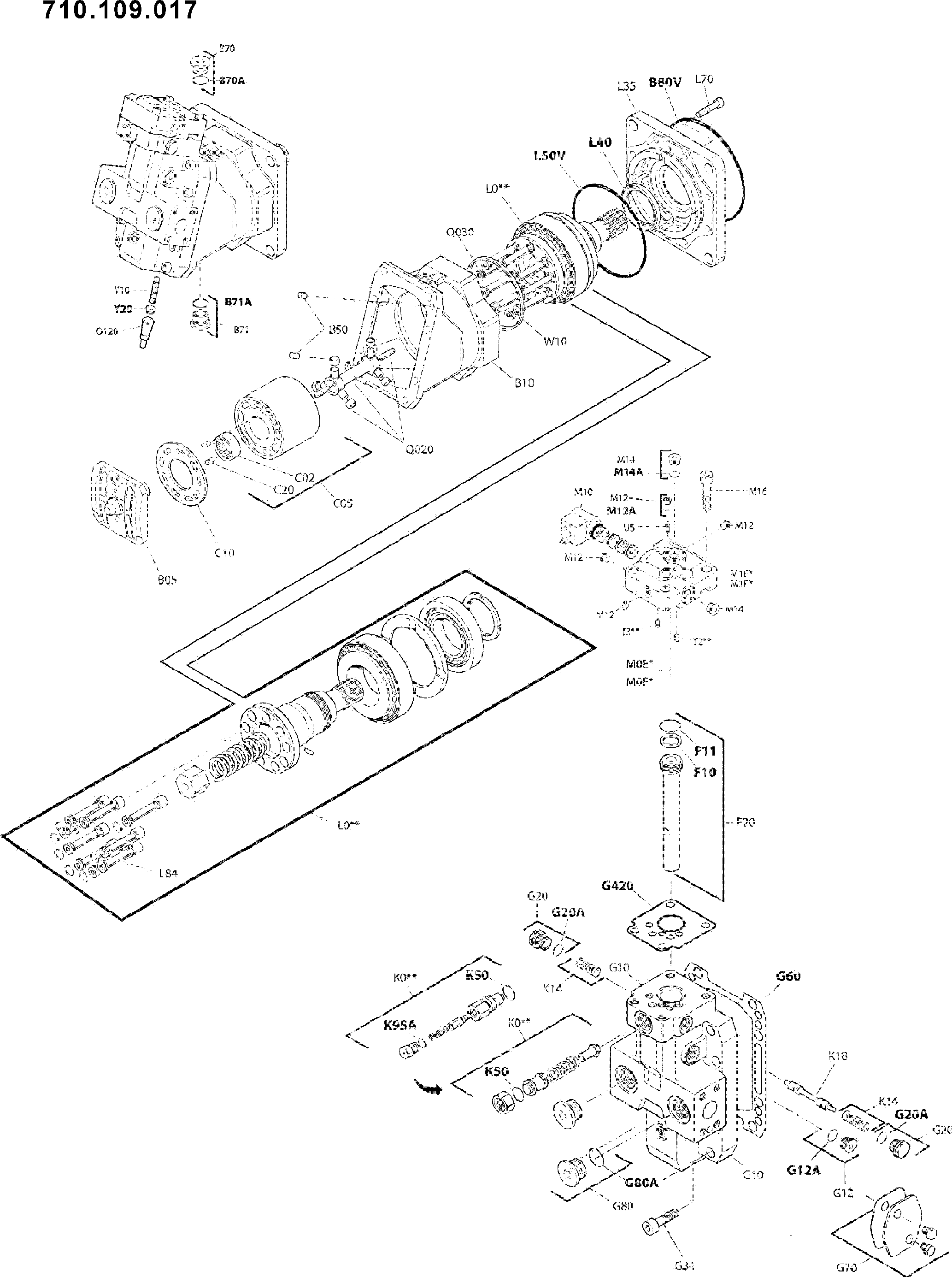

Заводская схема «Гидравлический гидромотор» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| B10 | DYL790024507 | Корпус | 1 |
| B50 | DYL790024521 | Палец | 2 |
| B70 | DYL790009718 | Пробка | 1 |
| B70A | DYL790009622 | Уплотнительное кольцо | 1 |
| B71 | DYL790009718 | Пробка | 1 |
| B71A | DYL790009622 | Уплотнительное кольцо | 1 |
| B80V | DYL790009975 | Уплотнительное кольцо | 1 |
| B05 | DYL790024556 | Блок в сборе. | 1 |
| C10 | DYL790024442 | Пластина | 1 |
| C20 | DYL790024443 | Палец | 2 |
| C02 | DYL790024440 | Подшипник | 1 |
| C05 | DYL790024441 | Гидроцилиндр блок | 1 |
| F10 | DYL790024553 | Прокладка | 1 |
| F11 | DYL790024518 | Прокладка | 1 |
| F20 | DYL790024523 | Поршень | 1 |
| G10 | DYL790024502 | Корпус | 1 |
| G12 | DYL790024427 | Пробка | 1 |
| G12A | DYL790009319 | Уплотнительное кольцо | 1 |
| G20 | DYL790024335 | Пробка | 2 |
| G20A | DYL790009319 | Уплотнительное кольцо | 2 |
| G34 | DYL790009996 | Винт | 8 |
| G60 | DYL790024458 | Прокладка | 1 |
| G70 | DYL790024496 | Крышка | 2 |
| G80 | DYL790009718 | Пробка | 2 |
| G80A | DYL790009622 | Уплотнительное кольцо | 2 |
| G420 | DYL790024539 | Прокладка | 1 |
| K14 | DYL790024464 | Пружина | 2 |
| K18 | DYL790009706 | Клапан | 1 |
| K50 | DYL790009012 | Уплотнительное кольцо | 1 |
| K95A | DYL790009319 | Уплотнительное кольцо | 1 |
| K00F0 | DYL790009864 | Клапан в сборе. | 1 |
| L35 | DYL790024466 | Фланец | 1 |
| L40 | DYL790024467 | Масляный уплотнение | 1 |
| L50V | DYL790024468 | Уплотнительное кольцо | 1 |
| L70 | DYL790024469 | Винт | 8 |
| L84 | DYL790024470 | Поршень | 9 |
| L00C8 | DYL790024546 | Мост | 1 |
| M1E | DYL790024511 | Корпус | 1 |
| M10 | DYL790024557 | Соленоид | 1 |
| M12 | DYL790009989 | Пробка | 4 |
| M12A | DYL790024453 | Уплотнительное кольцо | 4 |
| M14 | DYL790024427 | Пробка | 2 |
| M14A | DYL790009319 | Уплотнительное кольцо | 2 |
| M16 | DYL790024534 | Винт | 4 |
| M00E2 | DYL790024495 | Блок управление | 1 |
| Q120 | DYL790024035 | Защитный кожух | 1 |
| Q020 | DYL790024552 | Муфта | 1 |
| Q030 | DYL790024480 | Кольцо | 9 |
| T2U1 | DYL790024036 | Кхоке | 1 |
| T3U1 | DYL790024036 | Кхоке | 1 |
| Y10 | DYL790024486 | Шпилька | 1 |
| Y20 | DYL790009974 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
