Электрический инст. — HITACHI ZC120S

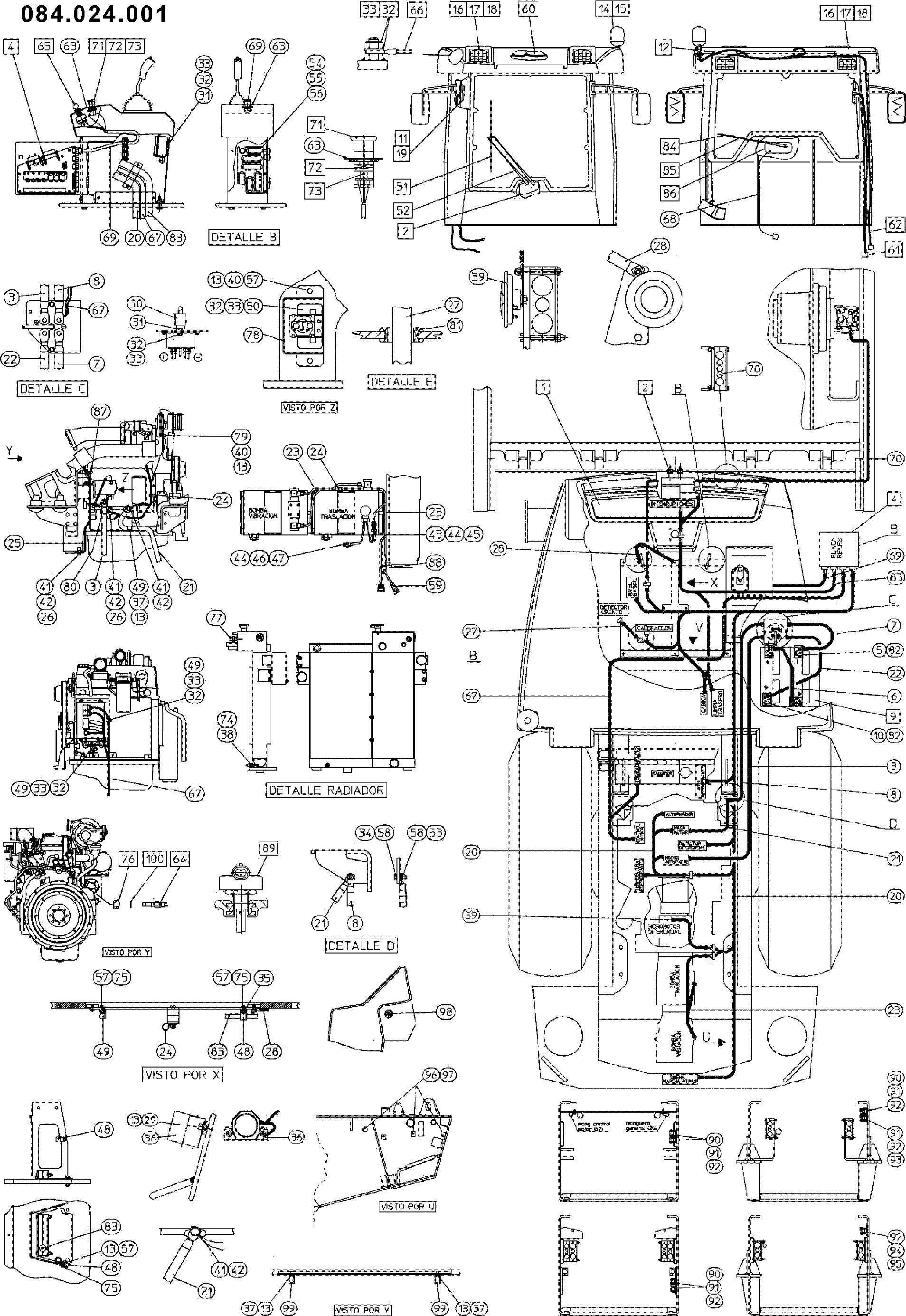

Заводская схема «Электрический инст.» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL084010101	Выключатель плата	1
2	DYL075817301	Стеклоочиститель	1
3	DYL084052301	Трос жгут проводов	1
4	DYL083989201	Реле пластина	1
5	DYL810005002	Клемма (-)	2
6	DYL075299301	Трос жгут проводов	1
7	DYL075300301	Трос жгут проводов	1
8	DYL084051301	Трос жгут проводов	1
9	DYL830008007	Аккумулятор	2
10	DYL810005001	Клемма (+)	2
11	DYL992100198	Интериор освещение	1
12	DYL830012011	Кронштейн	1
13	DYL950203004	Шайба	9
14	DYL830003031	Лампа	1
15	DYL830012003	Ротатинг освещение	1
16	DYL810004014	Клемма	10
17	DYL830001005	Головка освещение	4
18	DYL830003027	Лампа	4
19	DYL830003034	Лампа	2
20	DYL084054101	Трос жгут проводов	1
21	DYL083643301	Трос жгут проводов	1
22	DYL083644301	Трос жгут проводов	1
23	DYL084053301	Трос жгут проводов	1
24	DYL950608011	Хомут	3
25	DYL083960201	Трос жгут проводов	1
26	DYL083879301	Хомут	2
27	DYL082414301	Трос жгут проводов	1
28	DYL895008004	Трос	1
29	DYL950003019	Винт	2
30	DYL830009004	Свиткх-офф	1
31	DYL950002007	Винт	4
32	DYL950203003	Шайба	6
33	DYL950101003	Гайка	6
34	DYL950002090	Винт	1
35	DYL950608001	Хомут	1
36	DYL074508301	Клаксон (B.R.)	1
37	DYL950002013	Винт	3
38	DYL820008005	Тхермосвиткх	1
39	DYL830007002	Клаксон	1
40	DYL950002015	Винт	3
41	DYL950203006	Шайба	3
42	DYL950002020	Винт	3
43	DYL810004025	Клемма	2
44	DYL810004027	Защитный кожух	4
45	DYL842504029	Спликекхип	1
46	DYL810004026	Клемма	2
47	DYL842504024	Спликекхип	1
48	DYL950608010	Хомут	2
49	DYL950608006	Хомут	4
50	DYL950002009	Винт	2
51	DYL845002044	Щётка	1
52	DYL845002034	Рукоять	1
53	DYL950101006	Гайка	1
54	DYL950203029	Шайба	12
55	DYL950101041	Гайка	12
56	DYL950003261	Винт	12
57	DYL950101004	Гайка	5
58	DYL950207002	Шайба	2
59	DYL084050301	Трос жгут проводов	1
60	DYL083301301	Трос жгут проводов	1
61	DYL083987301	Трос жгут проводов	1
62	DYL084064301	Трос жгут проводов	1
63	DYL840002066	Пластина	1
64	DYL820007007	Тхерморесист.	1
65	DYL840004012	Игнитион шпонка	1
66	DYL083305301	Трос жгут проводов	1
67	DYL084062201	Трос жгут проводов	1
68	DYL084056301	Трос жгут проводов	1
69	DYL084022301	Трос жгут проводов	1
70	DYL084057301	Трос жгут проводов	1
71	DYL840002043	Пресс буттон	1
72	DYL840002038	Выключатель	1
73	DYL840002033	Выключатель	1
74	DYL950210007	Шайба	1
75	DYL950002014	Винт	3
76	DYL083908301	Адаптер	1
77	DYL840010022	Детектор	1
78	DYL083661301	Защитный кожух	1
79	DYL950608007	Хомут	1
80	DYL990105219	Колпачок	1
81	DYL990104073	Трос направляющая	1
82	DYL810005007	Защитный кожух	4
83	DYL084049101	Трос жгут проводов	1
84	DYL845002047	Щётка	1
85	DYL845002046	Рукоять	1
86	DYL083993301	Стеклоочиститель	1
87	DYL084067301	Хомут	1
88	DYL084068301	Хомут	1
89	DYL840010023	Детектор	1
90	DYL950602006	Хомут	5
91	DYL950602016	Винт	12
92	DYL950602019	Гайка	14
93	DYL950602007	Хомут	1
94	DYL950602003	Хомут	1
95	DYL950602015	Винт	2
96	DYL950602021	Хомут	3
97	DYL950602014	Винт	3
98	DYL990104072	Трос направляющая	1
99	DYL950608008	Хомут	2
100	DYL950210037	Шайба	1
