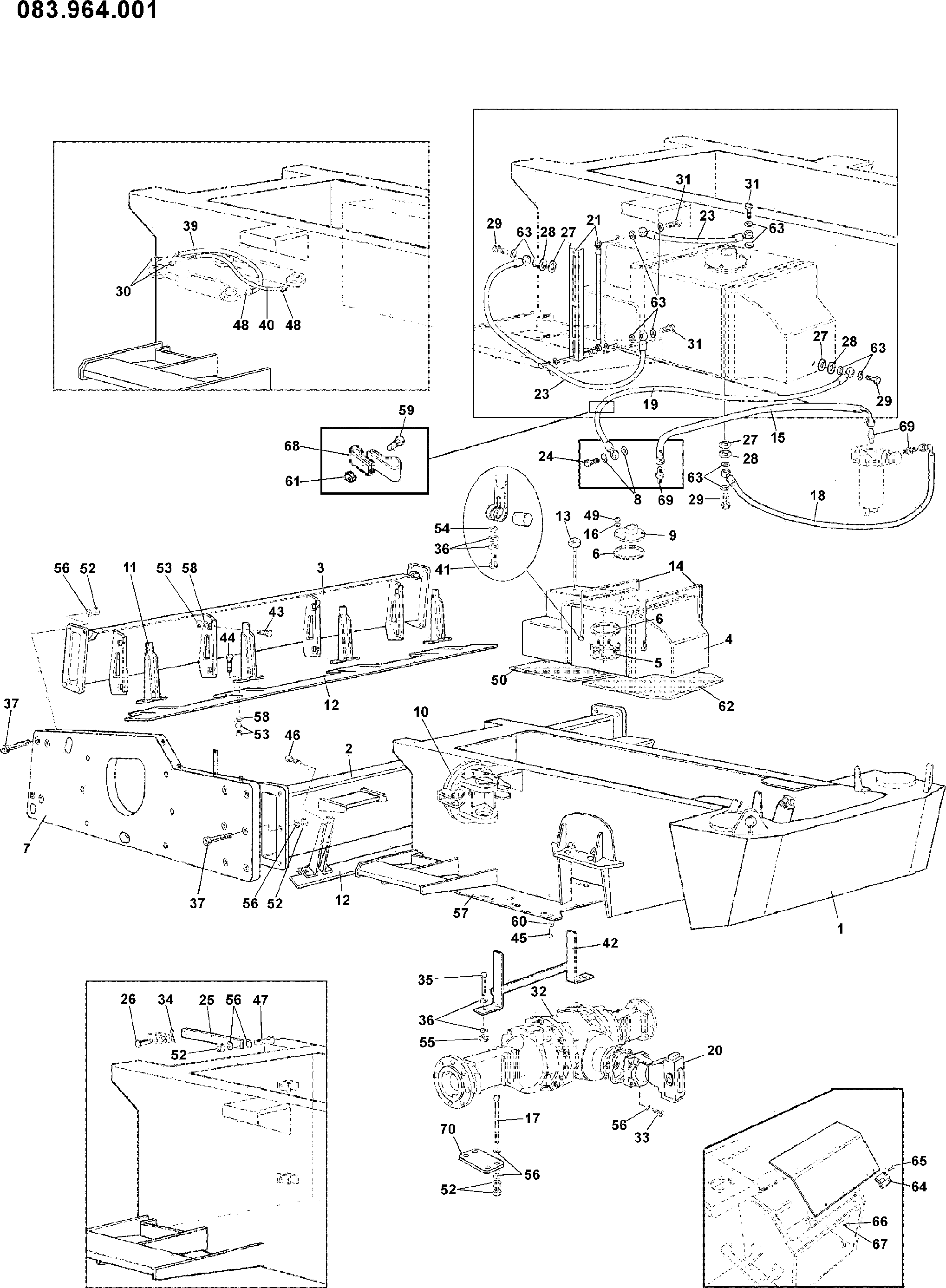

Фирст узел в сборе — HITACHI ZC120S

Заводская схема «Фирст узел в сборе» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL083961001	Рама	1
2	DYL083994101	Крестовина деталь	1
3	DYL082849201	Крестовина деталь	1
4	DYL083965101	Бак	1
5	DYL083092301	Фланец	1
6	DYL082844301	Шайба	2
7	DYL083742201	Лонгерон	1
8	DYL950210005	Шайба	2
9	DYL084016301	Крышка	1
10	DYL083970101	Артикулат.джоинт	1
11	DYL076144301	Кронштейн	8
12	DYL996504779	Скрапер	2
13	DYL840010023	Детектор	1
14	DYL082780301	Фастенинг кольцо	2
15	DYL740006110	Шланг в сборе.	1
16	DYL950203005	Шайба	6
17	DYL950001402	Винт	8
18	DYL740006117	Шланг в сборе.	1
19	DYL740006116	Шланг в сборе.	1
20	DYL710109017	Хйдромотор	1
21	DYL710502008	Уровень индикатор	1
23	DYL740006115	Шланг в сборе.	2
24	DYL730006008	Винт	1
25	DYL996504654	Штанга	1
26	DYL078573301	Болт	1
27	DYL082681301	Шайба	3
28	DYL996505158	Дисковый	3
29	DYL082685301	Штуцер	3
30	DYL950802003	Смазка ниппель	2
31	DYL730006009	Винт	3
32	DYL900601020	Дифференциал	1
33	DYL950002047	Винт	4
34	DYL950305001	Палец	1
35	DYL950001070	Винт	2
36	DYL039551401	Шайба	12
37	DYL950003283	Винт	10
39	DYL992501309	Трос	1
40	DYL992501308	Трос	1
41	DYL950002201	Винт	4
42	DYL084048301	Фланец кронштейн	1
43	DYL950001096	Винт	8
44	DYL950002038	Винт	16
45	DYL950001098	Винт	12
46	DYL950002035	Винт	8
47	DYL950001144	Винт	1
48	DYL730029001	Штуцер	4
49	DYL950106004	Гайка	6
50	DYL084034301	Резиновая прокладка	1
52	DYL950101014	Гайка	27
53	DYL950101010	Гайка	40
54	DYL950101006	Гайка	4
55	DYL950101007	Гайка	2
56	DYL950218004	Шайба	32
57	DYL996506260	Лист	1
58	DYL950218002	Шайба	32
59	DYL950002089	Винт	2
60	DYL996506236	Лист	12
61	DYL950101004	Гайка	2
62	DYL084033301	Резиновая прокладка	1
63	DYL950210007	Шайба	12
64	DYL063543301	Петля	2
65	DYL950002008	Винт	8
66	DYL950203003	Шайба	8
67	DYL950105013	Гайка	8
68	DYL950608006	Хомут	2
69	DYL730001026	Штуцер	3
70	DYL996506027	Лист	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
