Гидравлический гидромотор — HITACHI ZC120S

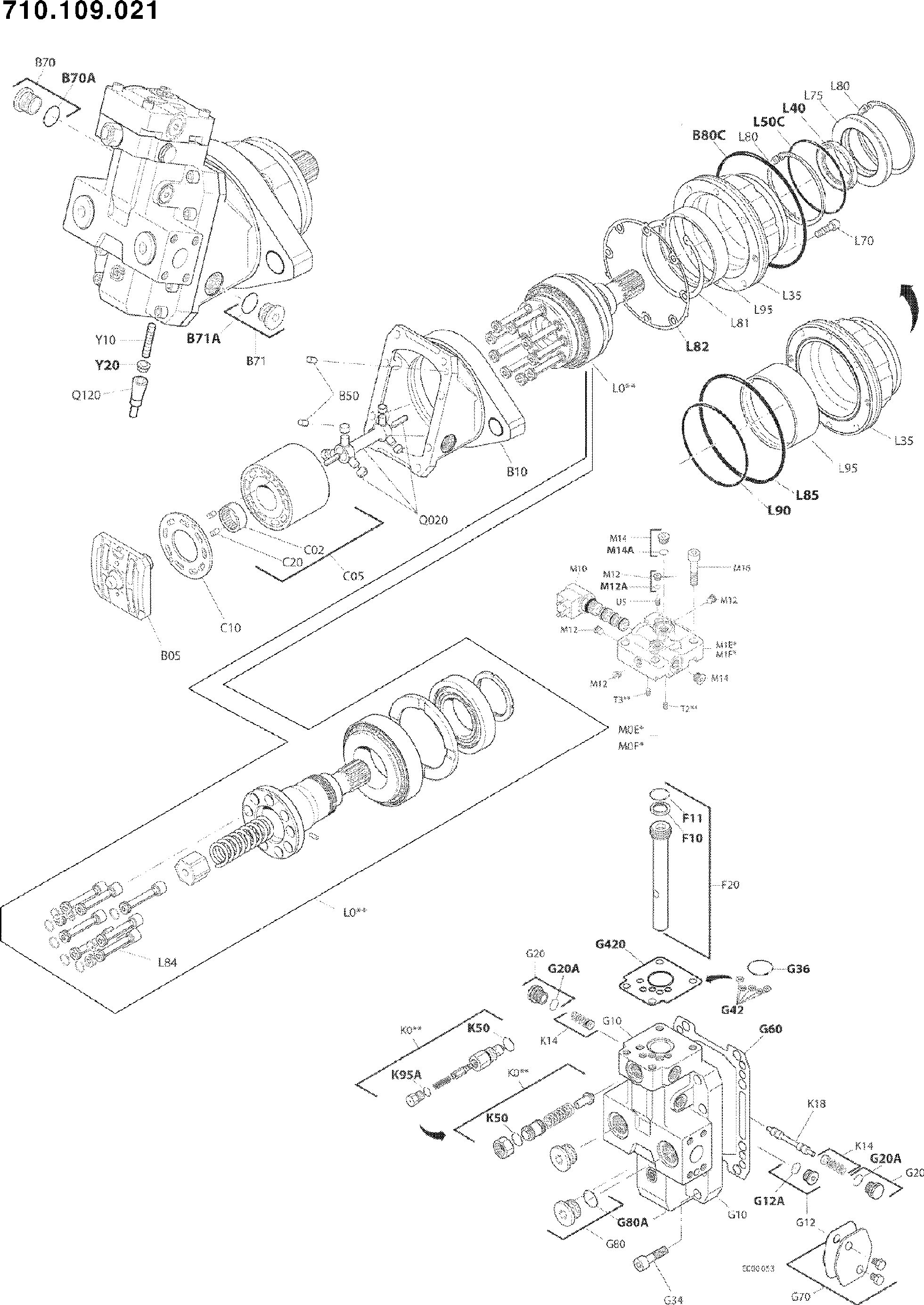

Заводская схема «Гидравлический гидромотор» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| B10 | DYL790024508 | Корпус | 1 |
| B50 | DYL790024521 | Палец | 2 |
| B70 | DYL790009718 | Пробка | 1 |
| B70A | DYL790009622 | Уплотнительное кольцо | 1 |
| B71 | DYL790009718 | Пробка | 1 |
| B71A | DYL790009622 | Уплотнительное кольцо | 1 |
| B80C | DYL790024016 | Уплотнительное кольцо | 1 |
| B05 | DYL790024554 | Блок в сборе. | 1 |
| C10 | DYL790024525 | Пластина | 1 |
| C20 | DYL790024520 | Палец | 2 |
| C02 | DYL790024513 | Подшипник | 1 |
| C05 | DYL790024498 | Гидроцилиндр блок | 1 |
| F10 | DYL790009979 | Кольцо | 1 |
| F11 | DYL790009981 | Уплотнительное кольцо | 1 |
| F20 | DYL790024524 | Поршень | 1 |
| G10 | DYL790024500 | Корпус | 1 |
| G12 | DYL790024427 | Пробка | 1 |
| G12A | DYL790009319 | Уплотнительное кольцо | 1 |
| G20 | DYL790024335 | Пробка | 2 |
| G20A | DYL790009319 | Уплотнительное кольцо | 2 |
| G34 | DYL790024532 | Винт | 8 |
| G60 | DYL790024503 | Прокладка | 1 |
| G70 | DYL790024493 | Крышка | 2 |
| G80 | DYL790009696 | Пробка | 2 |
| G80A | DYL790009012 | Уплотнительное кольцо | 2 |
| G420 | DYL790024539 | Прокладка | 1 |
| K14 | DYL790024464 | Пружина | 2 |
| K18 | DYL790009706 | Клапан | 1 |
| K50 | DYL790009012 | Уплотнительное кольцо | 1 |
| K95A | DYL790009319 | Уплотнительное кольцо | 1 |
| K00E6 | DYL790024497 | Клапан | 1 |
| L35 | DYL790024506 | Корпус | 1 |
| L40 | DYL790024542 | Масляный уплотнение | 1 |
| L50C | DYL790024519 | Прокладка | 1 |
| L70 | DYL790024535 | Винт | 8 |
| L75 | DYL790024547 | Мост | 1 |
| L80 | DYL790024528 | Кирклип | 2 |
| L81 | DYL790024527 | Кирклип | 1 |
| L82 | DYL790024505 | Прокладка | 1 |
| L84 | DYL790024522 | Поршень | 9 |
| L95 | DYL790024548 | Проставка | 1 |
| L00D1 | DYL790024544 | Мост | 1 |
| M1E | DYL790024511 | Корпус | 1 |
| M10 | DYL790024557 | Соленоид | 1 |
| M12 | DYL790009989 | Пробка | 4 |
| M12A | DYL790024453 | Уплотнительное кольцо | 4 |
| M14 | DYL790024427 | Пробка | 2 |
| M14A | DYL790009319 | Уплотнительное кольцо | 2 |
| M16 | DYL790024534 | Винт | 4 |
| M00E2 | DYL790024495 | Блок управление | 1 |
| Q120 | DYL790024494 | Пробка | 1 |
| Q020 | DYL790024550 | Муфта | 1 |
| T2U1 | DYL790024623 | Кхоке | 1 |
| T3U1 | DYL790024623 | Кхоке | 1 |
| Y10 | DYL790024531 | Винт | 1 |
| Y20 | DYL790009887 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
