Гидравлический гидромотор — HITACHI ZC120S

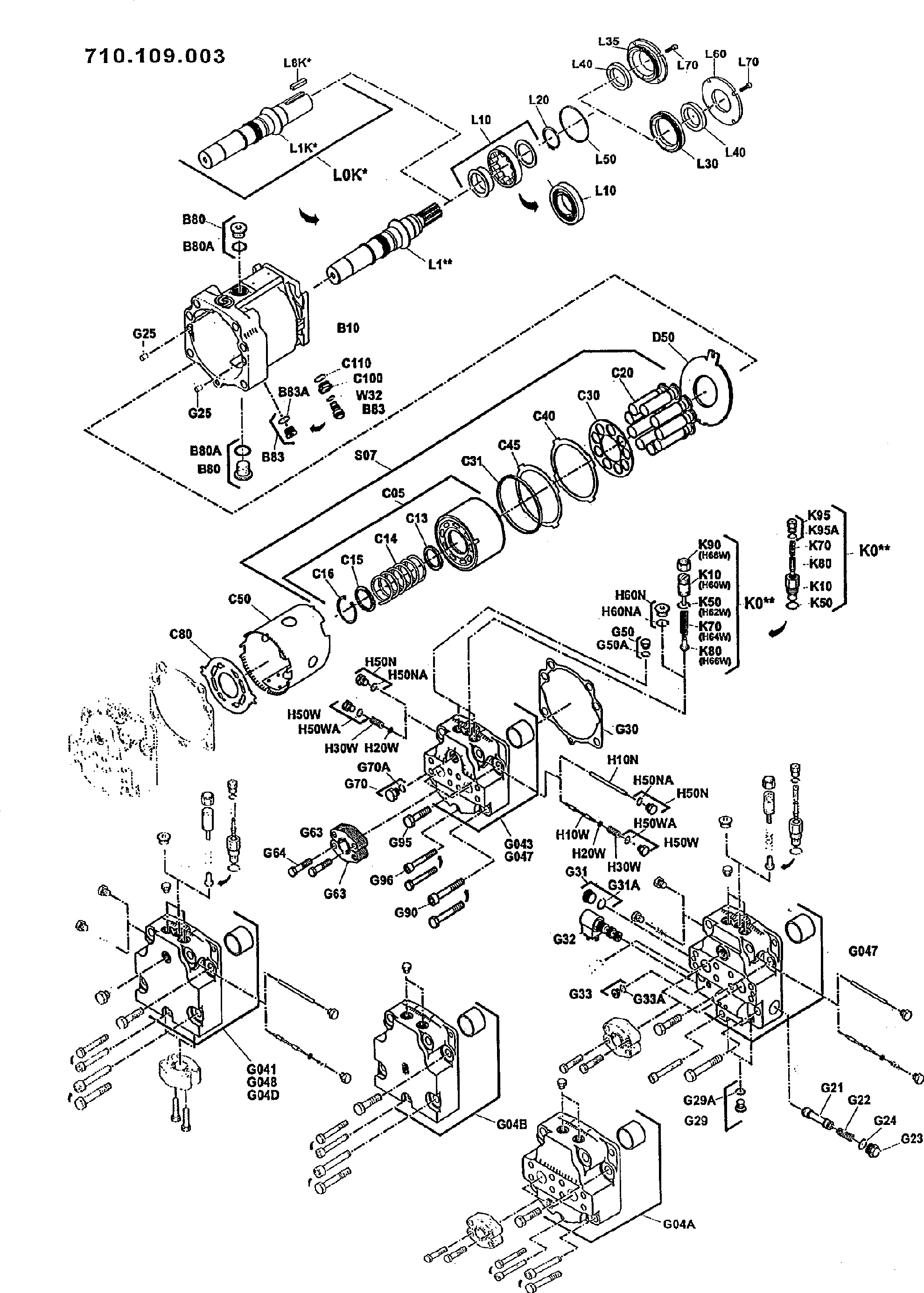

Заводская схема «Гидравлический гидромотор» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 400 | DYL790009521 | Сеалс комплект | 1 |
| B10 | DYL790009695 | Корпус | 1 |
| B80 | DYL790009696 | Пробка | 2 |
| B83 | DYL790009697 | Пробка | 1 |
| C20 | DYL790009512 | Поршень | 9 |
| C30 | DYL790009513 | Фиксатор пластина | 1 |
| C40 | DYL790009514 | Направляющая | 1 |
| C45 | DYL790009698 | Кольцо | 1 |
| C50 | DYL790009699 | Трубка | 1 |
| C80 | DYL790009515 | Дистриб.плате | 1 |
| C05 | DYL790009540 | Гидроцилиндр блок | 1 |
| D50 | DYL790009516 | Пластина | 1 |
| G25 | DYL790009035 | Палец | 2 |
| G30 | DYL790009517 | Прокладка | 1 |
| G47 | DYL790009701 | Фланец | 1 |
| G50 | DYL790009702 | Пробка | 2 |
| G70 | DYL790009702 | Пробка | 1 |
| G90 | DYL790009703 | Винт | 4 |
| G95 | DYL790009704 | Винт | 2 |
| G96 | DYL790009705 | Винт | 1 |
| G047 | DYL790009700 | Фланец | 1 |
| H10W | DYL790009706 | Клапан | 1 |
| H20W | DYL790009707 | Кольцо | 2 |
| H30W | DYL790009708 | Пружина | 2 |
| H40W | DYL790009319 | Уплотнительное кольцо | 2 |
| H50W | DYL790009709 | Пробка | 2 |
| H60W | DYL790009710 | Сханк | 1 |
| H65W | DYL790009012 | Уплотнительное кольцо | 1 |
| H66W | DYL790009711 | Пружина | 1 |
| H67W | DYL790009559 | Клапан | 1 |
| H68W | DYL790009560 | Гайка | 1 |
| K0** | DYL790024559 | Клапан в сборе | 1 |
| L1C6 | DYL790009712 | Мост | 1 |
| L10 | DYL790009561 | Подшипник | 1 |
| L20 | DYL790009713 | Кольцо | 1 |
| L30 | DYL790009562 | Втулка | 1 |
| L40 | DYL790009519 | Масляный уплотнение | 1 |
| L50 | DYL790009520 | Уплотнительное кольцо | 1 |
| L60 | DYL790009714 | Пластина | 1 |
| L70 | DYL790009715 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
