Каталог запчастей HITACHI
Гидравлический насос — HITACHI ZC120S

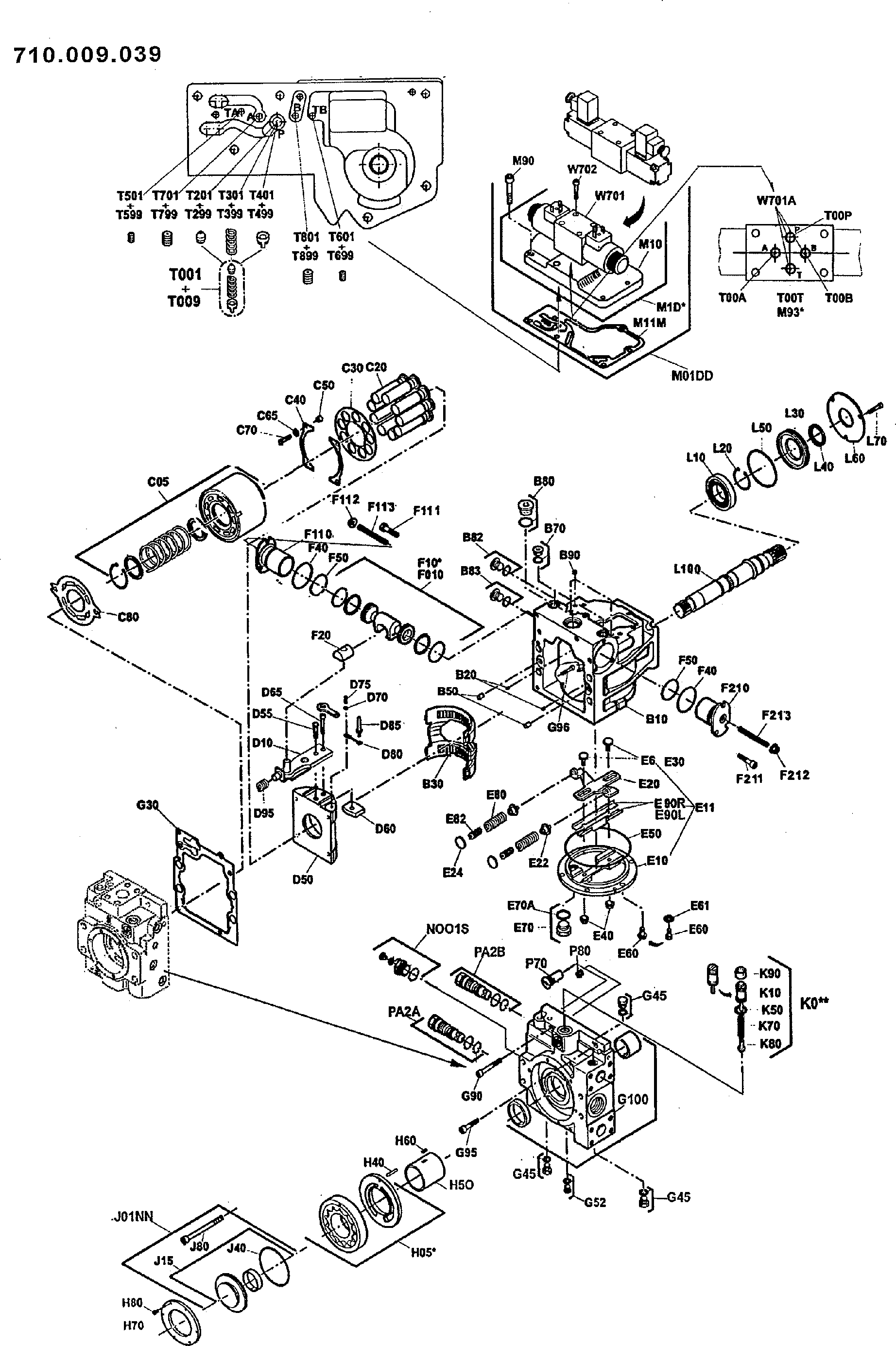

Заводская схема «Гидравлический насос» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 400 | DYL790009539 | Сеалс комплект | 1 |
| B10 | DYL790009731 | Корпус | 1 |
| B20 | DYL790009732 | Палец | 2 |
| B30 | DYL790009689 | Подшипник | 1 |
| B50 | DYL790009035 | Палец | 2 |
| B70 | DYL790009733 | Пробка | 1 |
| B72 | DYL790009733 | Пробка | 1 |
| B80 | DYL790009718 | Пробка | 1 |
| B82 | DYL790009697 | Пробка | 1 |
| B83 | DYL790009697 | Пробка | 1 |
| B90 | DYL790009734 | Сапун | 1 |
| C20 | DYL790009512 | Поршень | 9 |
| C30 | DYL790009513 | Фиксатор пластина | 1 |
| C40 | DYL790009529 | Пластина | 2 |
| C50 | DYL790009541 | Проставка кольцо | 4 |
| C65 | DYL790009542 | Шайба | 4 |
| C70 | DYL790009543 | Винт | 4 |
| C80 | DYL790009735 | Пластина | 1 |
| C05 | DYL790009540 | Гидроцилиндр блок | 1 |
| D10 | DYL790009736 | Серво | 1 |
| D50 | DYL790009688 | Пластина | 1 |
| D55 | DYL790009737 | Винт | 1 |
| D60 | DYL790009738 | Направляющая | 1 |
| D65 | DYL790009739 | Винт | 1 |
| D70 | DYL790009740 | Шайба | 1 |
| D75 | DYL790009741 | Палец | 1 |
| D80 | DYL790009742 | Кеепер | 1 |
| D85 | DYL790009743 | Палец | 1 |
| D95 | DYL790009744 | Пружина | 1 |
| E6 | DYL790009753 | Кеепер | 2 |
| E10 | DYL790009745 | Крышка | 1 |
| E11 | DYL790009746 | Крышка комплете | 1 |
| E20 | DYL790009747 | Рычаг | 1 |
| E22 | DYL790009748 | Направляющая | 2 |
| E24 | DYL790009749 | Шайба | 2 |
| E30 | DYL790009750 | Направляющая | 2 |
| E40 | DYL790009751 | Гайка | 2 |
| E50 | DYL790009752 | Уплотнительное кольцо | 1 |
| E60 | DYL790009754 | Винт | 6 |
| E61 | DYL790009755 | Шайба | 6 |
| E70 | DYL790009718 | Пробка | 1 |
| E80 | DYL790009756 | Пружина | 2 |
| E82 | DYL790009757 | Пружина | 2 |
| E90 | DYL790009758 | Направляющая | 1 |
| E90L | DYL790009759 | Пластина | 1 |
| E90R | DYL790009760 | Пластина | 1 |
| F10 | DYL790009761 | Поршень в сборе. | 1 |
| F11 | DYL790009763 | Уплотнительное кольцо | 2 |
| F12 | DYL790009767 | Кольцо | 2 |
| F20 | DYL790009768 | Скольжение | 1 |
| F40 | DYL790009769 | Уплотнительное кольцо | 2 |
| F50 | DYL790009770 | Уплотнительное кольцо | 2 |
| F60 | DYL790009765 | Винт | 3 |
| F104 | DYL790009762 | Пистон-серво | 1 |
| F110 | DYL790009764 | Серво гидроцилиндр | 1 |
| F111 | DYL790009765 | Винт | 3 |
| F112 | DYL790009751 | Гайка | 1 |
| F113 | DYL790009766 | Шпилька | 1 |
| F210 | DYL790009764 | Серво гидроцилиндр | 1 |
| F211 | DYL790009765 | Винт | 3 |
| F212 | DYL790009751 | Гайка | 1 |
| F213 | DYL790009766 | Шпилька | 1 |
| G30 | DYL790009802 | Прокладка | 1 |
| G45 | DYL790009702 | Пробка | 1 |
| G46 | DYL790009702 | Пробка | 1 |
| G47 | DYL790009702 | Пробка | 1 |
| G52 | DYL790009697 | Пробка | 1 |
| G90 | DYL790009773 | Винт | 1 |
| G95 | DYL790009368 | Шайба | 1 |
| G96 | DYL790009774 | Винт | 1 |
| G97 | DYL790009775 | Винт | 1 |
| G100 | DYL790009772 | Корпус | 1 |
| G048 | DYL790009771 | Корпус | 1 |
| H20 | DYL790009776 | Геротор в сборе. | 1 |
| H25 | DYL790009777 | Кольцо | 1 |
| H31 | DYL790009778 | Пластина | 1 |
| H40 | DYL790009779 | Палец | 1 |
| H50 | DYL790009780 | Мост | 1 |
| H60 | DYL790009.099 | Штуцер шпонка | 1 |
| H70 | DYL790009781 | Фланец | 1 |
| H80 | DYL790009765 | Винт | 6 |
| H05D | DYL790009555 | Гидравлический насос | 1 |
| J15 | DYL790009783 | Боттон в сборе. | 1 |
| J40 | DYL790009784 | Уплотнительное кольцо | 1 |
| J80 | DYL790009785 | Винт | 4 |
| J01NN | DYL790009782 | Крышка комплете | 1 |
| K10 | DYL790009557 | Винт | 1 |
| K50 | DYL790009012 | Уплотнительное кольцо | 1 |
| K70 | DYL790009558 | Пружина | 1 |
| K80 | DYL790009559 | Клапан коне | 1 |
| K90 | DYL790009560 | Гайка | 1 |
| K024 | DYL790009786 | Клапан | 1 |
| L10 | DYL790009561 | Подшипник | 1 |
| L20 | DYL790009713 | Кольцо | 1 |
| L30 | DYL790009562 | Втулка | 1 |
| L40 | DYL790009519 | Масляный уплотнение | 1 |
| L50 | DYL790009520 | Уплотнительное кольцо | 1 |
| L60 | DYL790009714 | Пластина | 1 |
| L70 | DYL790009715 | Винт | 3 |
| L100 | DYL790009787 | Мост | 1 |
| M10 | DYL790009481 | Серво комманд | 1 |
| M11 | DYL790009563 | Прокладка | 1 |
| M87 | DYL790009503 | Кольцо | 1 |
| M90 | DYL790009774 | Винт | 6 |
| M93D | DYL790009790 | Кхоке | 1 |
| M100 | DYL790009788 | Крышка | 1 |
| M400 | DYL790009678 | Пластина | 1 |
| M900 | DYL790009789 | Соленоид | 1 |
| M01DD | DYL790009611 | Серво | 1 |
| N10 | DYL790009792 | Редуктор | 1 |
| N10S | DYL790009792 | Редуктор | 1 |
| N36 | DYL790009697 | Пробка | 1 |
| N001S | DYL790009791 | Фильтр комплект | 1 |
| P2A1 | DYL790009793 | Клапан | 1 |
| P2B1 | DYL790009793 | Клапан | 1 |
| P70 | DYL790009676 | Клапан | 2 |
| P80 | DYL790009794 | Пробка | 2 |
| PA2A | DYL790009564 | Клапан | 1 |
| PA2B | DYL790009564 | Клапан | 1 |
| T20 | DYL790009796 | Кхоке | 1 |
| T30 | DYL790009798 | Пружина | 1 |
| T40 | DYL790009799 | Опора | 1 |
| T50 | DYL790009800 | Кхоке | 1 |
| T203 | DYL790009797 | Кхоке | 1 |
| T003 | DYL790009795 | Кхоке | 1 |
| W701 | DYL790009565 | Електровалве | 1 |
| W702 | DYL790009801 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
