Гидравлический инст. — HITACHI ZC120S

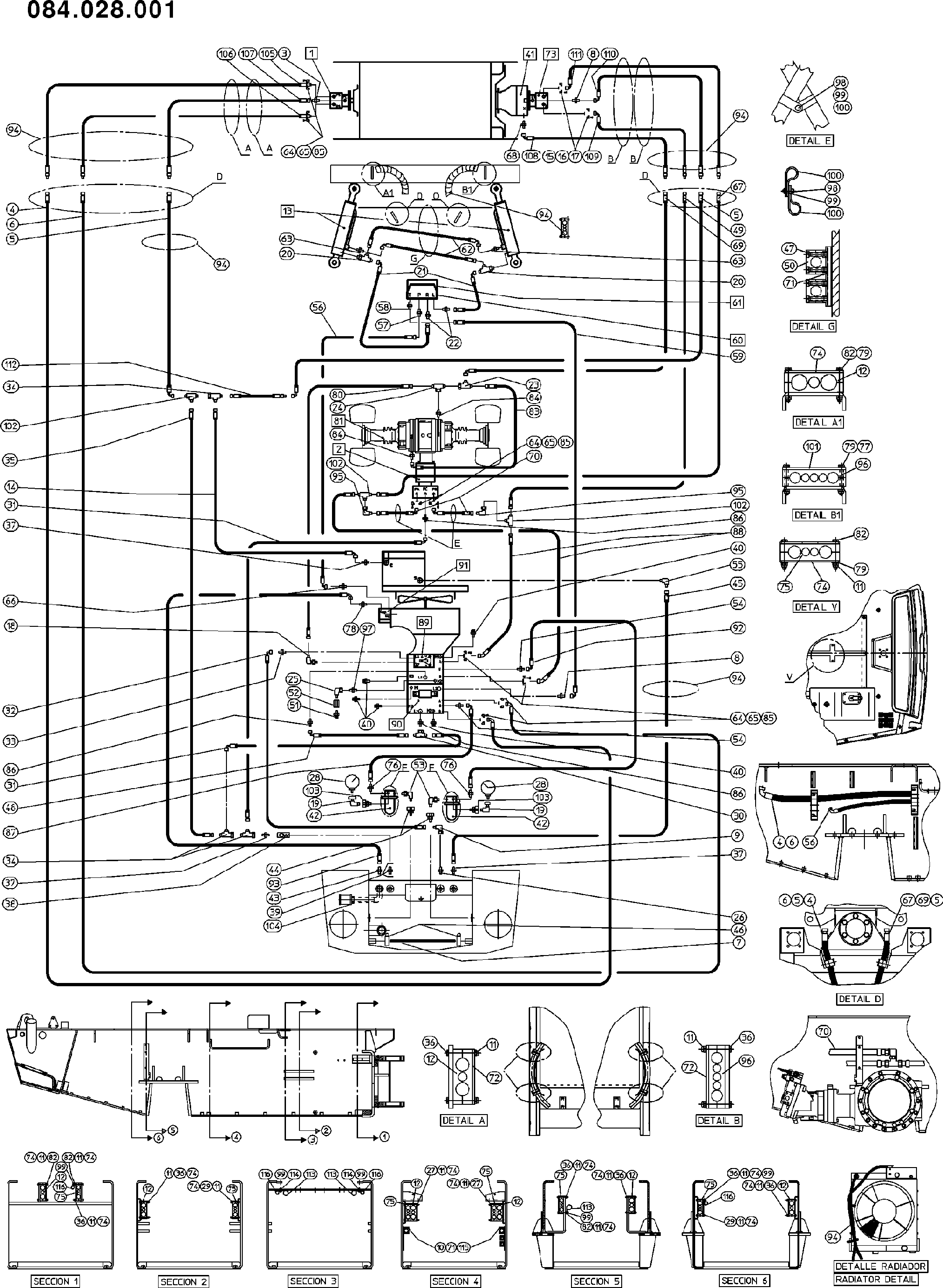

Заводская схема «Гидравлический инст.» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL710109003	Хйдромотор	1
2	DYL710109017	Хйдромотор	1
3	DYL730001100	Штуцер	1
4	DYL740004465	Шланг в сборе.	1
5	DYL740007424	Шланг в сборе.	2
6	DYL740004466	Шланг в сборе.	1
7	DYL992501584	Трос жгут проводов	1
8	DYL730001107	Штуцер	2
9	DYL730001077	Угловой штуцер	1
10	DYL950602008	Хомут	2
11	DYL950106032	Гайка	34
12	DYL990102017	Хомут	20
13	DYL055000101	Стеер.кйлиндер	2
14	DYL740002529	Шланг в сборе.	1
15	DYL730013018	Фланец	2
16	DYL720101076	Уплотнительное кольцо	2
17	DYL950001462	Винт	8
18	DYL730001285	Угловой штуцер	1
19	DYL730023051	Угловой штуцер	2
20	DYL730001037	Штуцер	2
21	DYL740003129	Шланг в сборе.	2
22	DYL730001055	Штуцер	2
23	DYL730001168	Штуцер	1
24	DYL730001197	Штуцер	1
25	DYL730001016	Штуцер	1
26	DYL730001082	Штуцер	1
27	DYL950001304	Винт	4
28	DYL710503007	Вакуумный указатель	2
29	DYL950001288	Винт	7
30	DYL730001237	Штуцер	1
31	DYL740002653	Шланг в сборе.	2
32	DYL740007438	Шланг в сборе.	1
33	DYL082392301	Штуцер	1
34	DYL730001134	Штуцер	3
35	DYL740007437	Шланг в сборе.	1
36	DYL950001464	Винт	13
37	DYL730001139	Штуцер	3
38	DYL710305011	Клапан	1
39	DYL730002005	Штуцер	1
40	DYL730008007	Мини-месс	5
41	DYL900603004	Редуктор	1
42	DYL075365201	Фильтр компл.	2
43	DYL730001145	Штуцер	1
44	DYL730001183	Штуцер	2
45	DYL740002233	Шланг в сборе.	1
46	DYL950601025	Хомут	2
47	DYL950602015	Винт	4
48	DYL740002469	Шланг в сборе.	1
49	DYL740004467	Шланг в сборе.	1
50	DYL950602004	Хомут	2
51	DYL730008005	Мини-месс	1
52	DYL730001031	Штуцер	1
53	DYL730001169	Угловой штуцер	2
54	DYL071427302	Штуцер	2
55	DYL730001136	Угловой штуцер	1
56	DYL740003229	Шланг в сборе.	1
57	DYL730001087	Штуцер	1
58	DYL730001116	Штуцер	1
59	DYL740007440	Шланг в сборе.	1
60	DYL710302002	Клапан	1
61	DYL710301002	Рулевое управление блок	1
62	DYL740003197	Шланг в сборе.	2
63	DYL730001039	Штуцер	2
64	DYL730013020	Фланец	8
65	DYL720101028	Уплотнительное кольцо	8
66	DYL730001069	Штуцер	1
67	DYL740004468	Шланг в сборе.	1
68	DYL730001035	Штуцер	1
69	DYL740007441	Шланг в сборе.	1
70	DYL740004464	Шланг в сборе.	2
71	DYL950602019	Гайка	8
72	DYL083980301	Защитный кожух	2
73	DYL710109021	Хйдромотор	1
74	DYL056135301	Кронштейн	16
75	DYL990102007	Хомут	10
76	DYL730001153	Штуцер	2
77	DYL950001035	Винт	2
78	DYL730001125	Штуцер	1
79	DYL950203004	Шайба	6
80	DYL740007439	Шланг в сборе.	1
81	DYL900601020	Дифференциал	1
82	DYL950001036	Винт	8
83	DYL740002460	Шланг в сборе.	1
84	DYL730001243	Штуцер	2
85	DYL950001451	Винт	32
86	DYL730001130	Штуцер	3
87	DYL740007436	Шланг в сборе.	1
88	DYL740004463	Шланг в сборе.	2
89	DYL710009057	Гидравлический насос	1
90	DYL710009039	Гидравлический насос	1
91	DYL710001079	Гидравлический насос	1
92	DYL740002502	Шланг в сборе.	1
93	DYL740002898	Шланг в сборе.	1
94	DYL740011007	Защита (M)	16
95	DYL730001138	Угловой штуцер	2
96	DYL085102301	Хомут	6
97	DYL730001019	Штуцер	1
98	DYL950003024	Винт	2
99	DYL950101004	Гайка	7
100	DYL950608008	Хомут	4
101	DYL996505359	Лист	1
102	DYL730001158	Штуцер	3
103	DYL730023053	Штуцер	2
104	DYL750004012	Фильтр	1
105	DYL740004453	Шланг в сборе.	1
106	DYL740004454	Шланг в сборе.	1
107	DYL740007431	Шланг в сборе.	1
108	DYL740007442	Шланг в сборе.	1
109	DYL740004455	Шланг в сборе.	1
110	DYL740007433	Шланг в сборе.	1
111	DYL740004456	Шланг в сборе.	1
112	DYL740007435	Шланг в сборе.	1
113	DYL950608010	Хомут	3
114	DYL950002089	Винт	2
115	DYL950602017	Винт	4
116	DYL950608006	Хомут	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
