Воздушный конд. в сборе. — HITACHI ZC120S

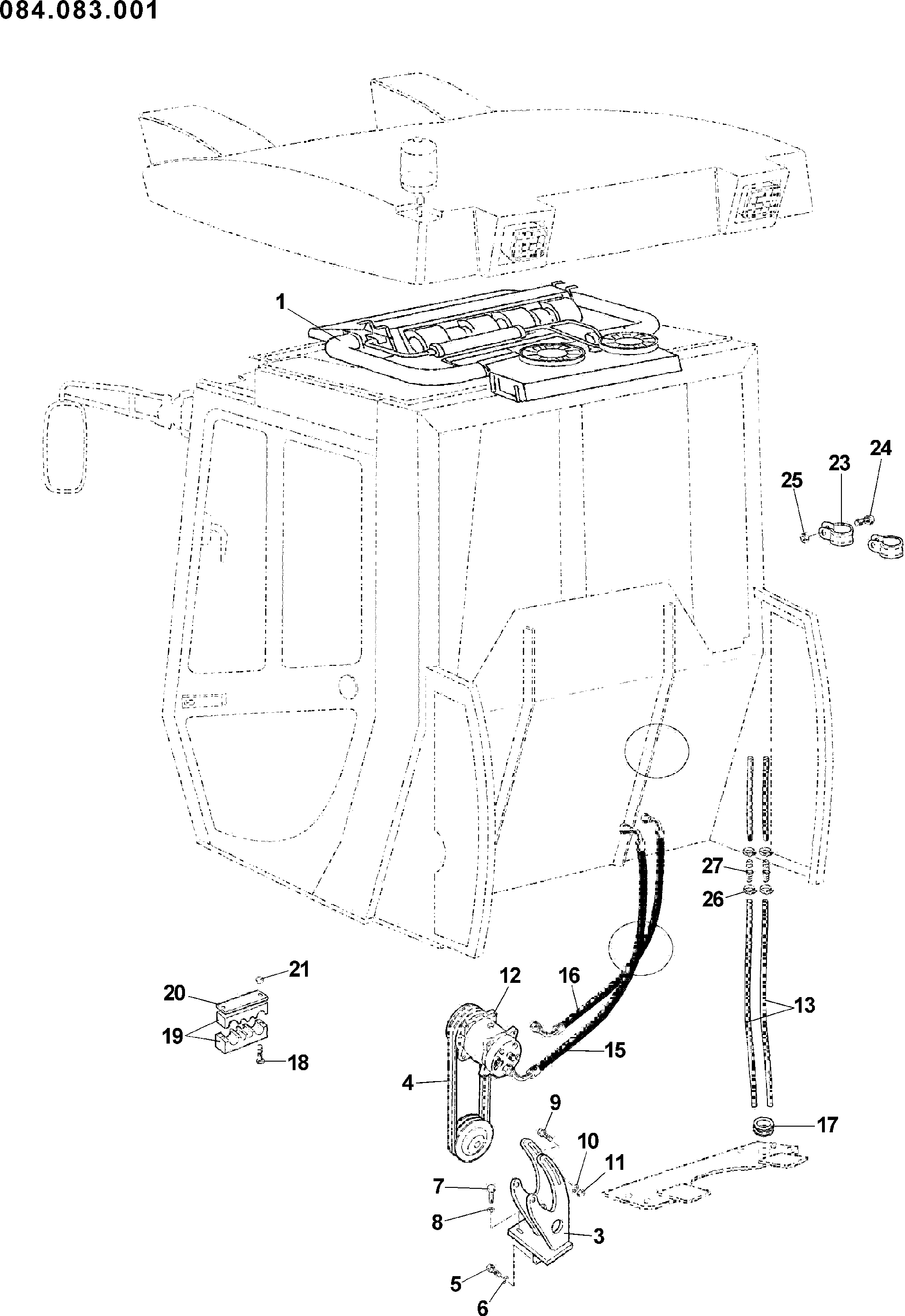

Заводская схема «Воздушный конд. в сборе.» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYL906001005 | Кондиционер | 1 |
| 3 | DYL083521301 | Кронштейн | 1 |
| 4 | DYL990202154 | Ремень | 2 |
| 5 | DYL950001027 | Винт | 2 |
| 6 | DYL950203004 | Шайба | 2 |
| 7 | DYL950001047 | Винт | 3 |
| 8 | DYL074451301 | Шайба | 3 |
| 9 | DYL950001049 | Скреве | 4 |
| 10 | DYL950203005 | Шайба | 4 |
| 11 | DYL950105007 | Гайка | 4 |
| 12 | DYL82506301 | Компрессор | 1 |
| 13 | DYL992501622 | Трос жгут проводов | 2 |
| 15 | DYL740010012 | Шланг в сборе. | 1 |
| 16 | DYL740010013 | Шланг в сборе. | 1 |
| 17 | DYL990104074 | Трос направляющая | 1 |
| 18 | DYL950001288 | Винт | 2 |
| 19 | DYL990102007 | Хомут | 2 |
| 20 | DYL056135301 | Кронштейн | 1 |
| 21 | DYL950106032 | Гайка | 2 |
| 22 | DYL082435301 | Шкив | 1 |
| 23 | DYL950608006 | Хомут | 2 |
| 24 | DYL950001028 | Винт | 2 |
| 25 | DYL950101004 | Гайка | 2 |
| 26 | DYL950601002 | Хомут | 4 |
| 27 | DYL730019009 | Сворд | 2 |
| 30 | DYL950002010 | Винт | 6 |
| 31 | DYL950225001 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
