Реле пластина — HITACHI ZC120S

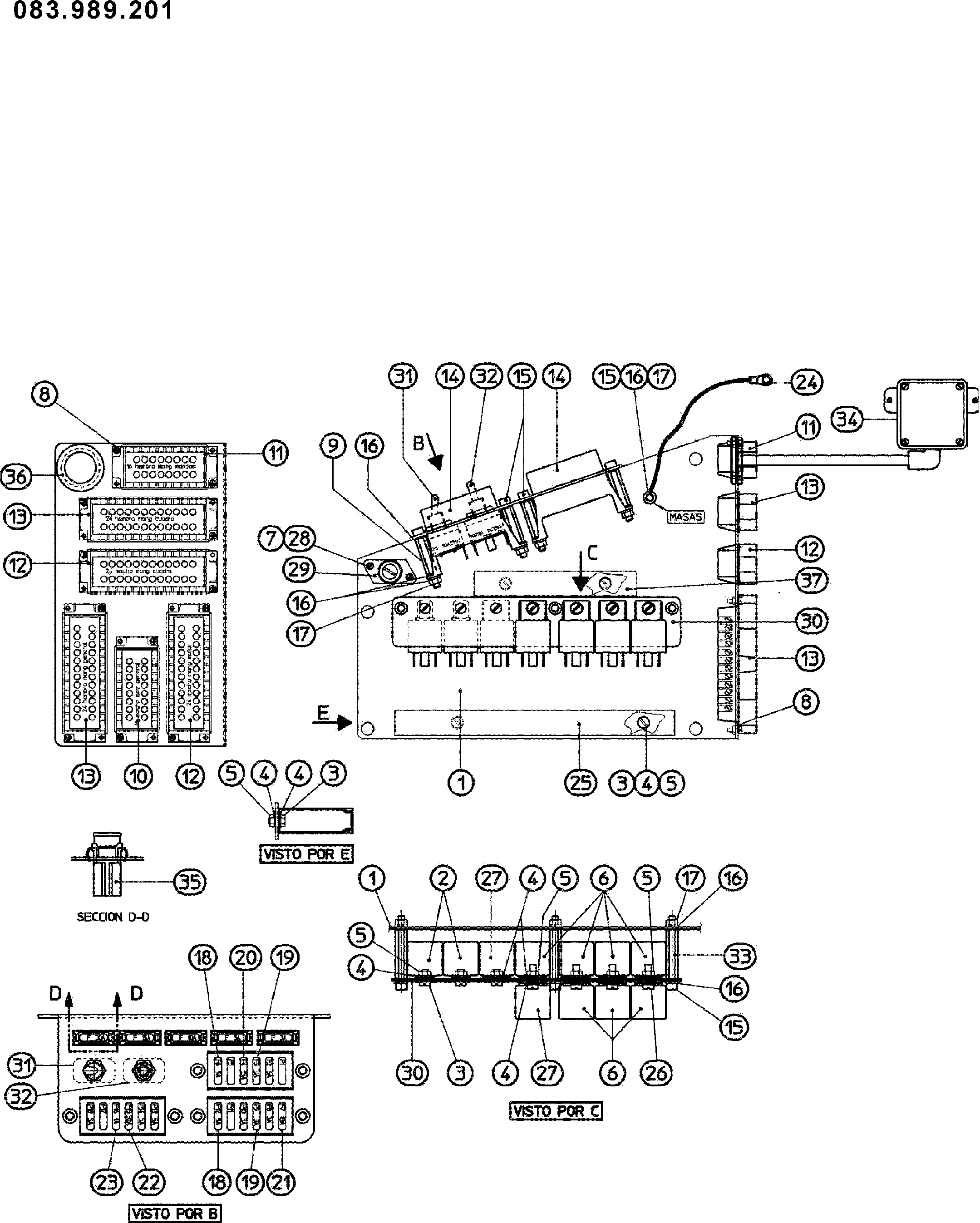

Заводская схема «Реле пластина» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYL083988301 | Пластина | 1 |
| 2 | DYL840005012 | Реле | 2 |
| 3 | DYL950008003 | Винт | 7 |
| 4 | DYL950203002 | Шайба | 19 |
| 5 | DYL950101002 | Гайка | 11 |
| 6 | DYL840005007 | Реле | 7 |
| 7 | DYL950008002 | Винт | 2 |
| 8 | DYL950101041 | Гайка | 12 |
| 9 | DYL842510013 | Проставка | 6 |
| 10 | DYL842505002 | Разъём базовый | 1 |
| 11 | DYL842505005 | Пробка | 1 |
| 12 | DYL842505003 | Разъём базовый | 2 |
| 13 | DYL842505006 | Пробка | 2 |
| 14 | DYL830010009 | Предохранитель короб | 3 |
| 15 | DYL950003011 | Винт | 10 |
| 16 | DYL950203003 | Шайба | 25 |
| 17 | DYL950101003 | Гайка | 10 |
| 18 | DYL830011010 | Предохранитель (5A) | 7 |
| 19 | DYL830011009 | Предохранитель (3A) | 5 |
| 20 | DYL830011011 | Предохранитель (15A) | 2 |
| 21 | DYL830011016 | Предохранитель (10A) | 2 |
| 22 | DYL830011021 | Предохранитель | 2 |
| 23 | DYL830011025 | Предохранитель (1A) | 1 |
| 24 | DYL083990001 | Трос жгут проводов | 1 |
| 25 | DYL842507039 | Направляющая | 1 |
| 26 | DYL950008050 | Винт | 4 |
| 27 | DYL840005004 | Реле | 2 |
| 28 | DYL950101040 | Гайка | 2 |
| 29 | DYL842504022 | Спликекхип | 1 |
| 30 | DYL996505752 | Лист | 1 |
| 31 | DYL840003022 | Выключатель | 1 |
| 32 | DYL840003028 | Выключатель | 1 |
| 33 | DYL842510014 | Проставка | 3 |
| 34 | DYL084069201 | Електроник короб | 1 |
| 35 | DYL830010011 | Предохранитель короб | 5 |
| 36 | DYL990104071 | Трос направляющая | 1 |
| 37 | DYL842507048 | Направляющая | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
