Скрапер — HITACHI ZC120S

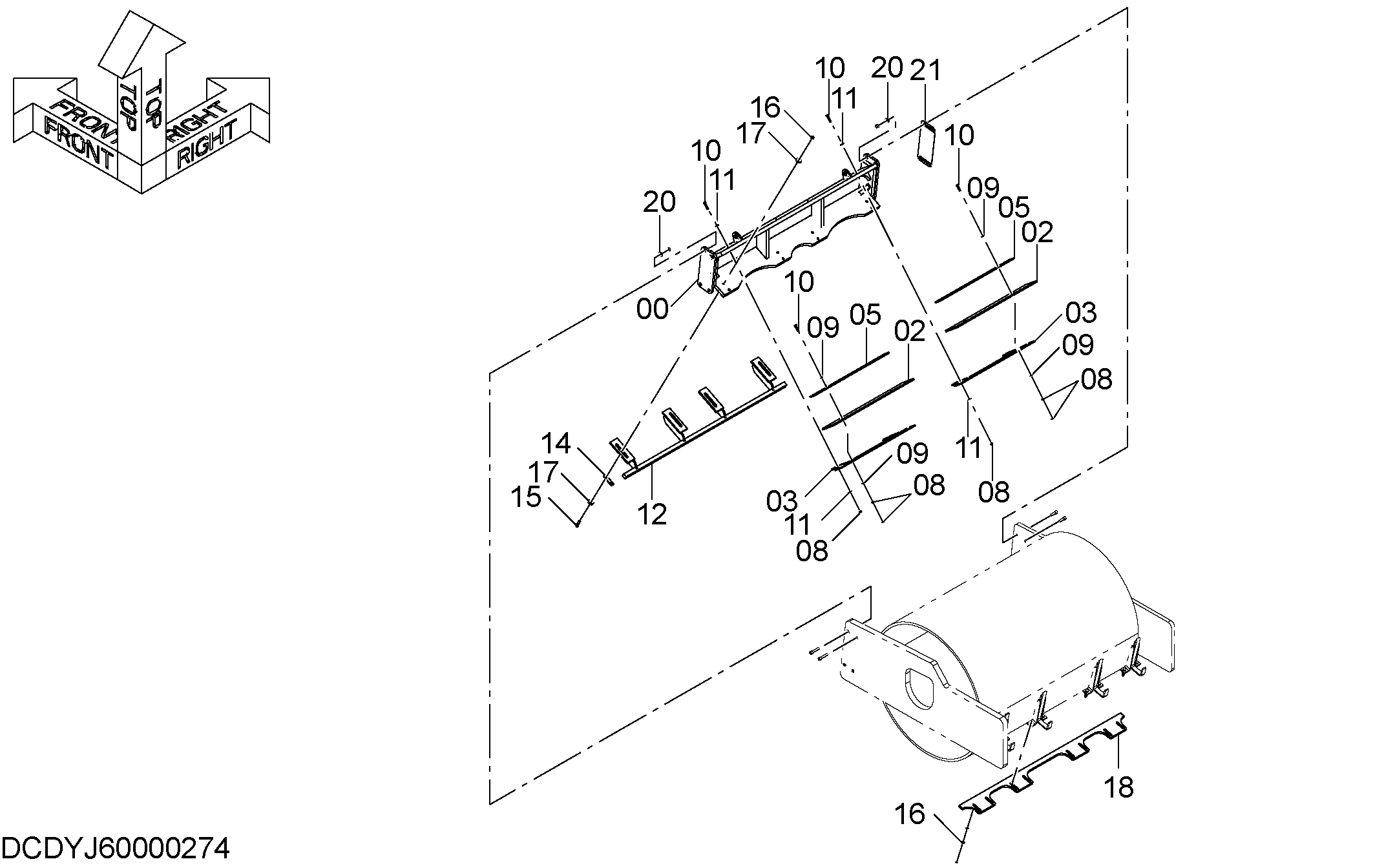

Заводская схема «Скрапер» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600667 | Рама передний | 1 |
| 02 | Y418950 | Отвал | 2 |
| 03 | Y302457 | Пластина | 2 |
| 05 | Y418951 | Пластина | 2 |
| 08 | J950012 | Гайка | 24 |
| 09 | A590112 | Плоская шайба | 16 |
| 10 | J901265 | Болт | 16 |
| 11 | Z449490 | Плоская шайба | 16 |
| 12 | Y701319 | Скрапер | 1 |
| 14 | Y418952 | Пластина | 4 |
| 15 | J901680 | Болт | 8 |
| 16 | J950016 | Гайка | 8 |
| 17 | J217085 | Шайба | 16 |
| 18 | Y302511 | Скрапер | 1 |
| 20 | J222020 | Шайба | 8 |
| 21 | Y418954 | Регулировочная шайба 2.3mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
