Енгине-пумп в сборе. — HITACHI ZC120S

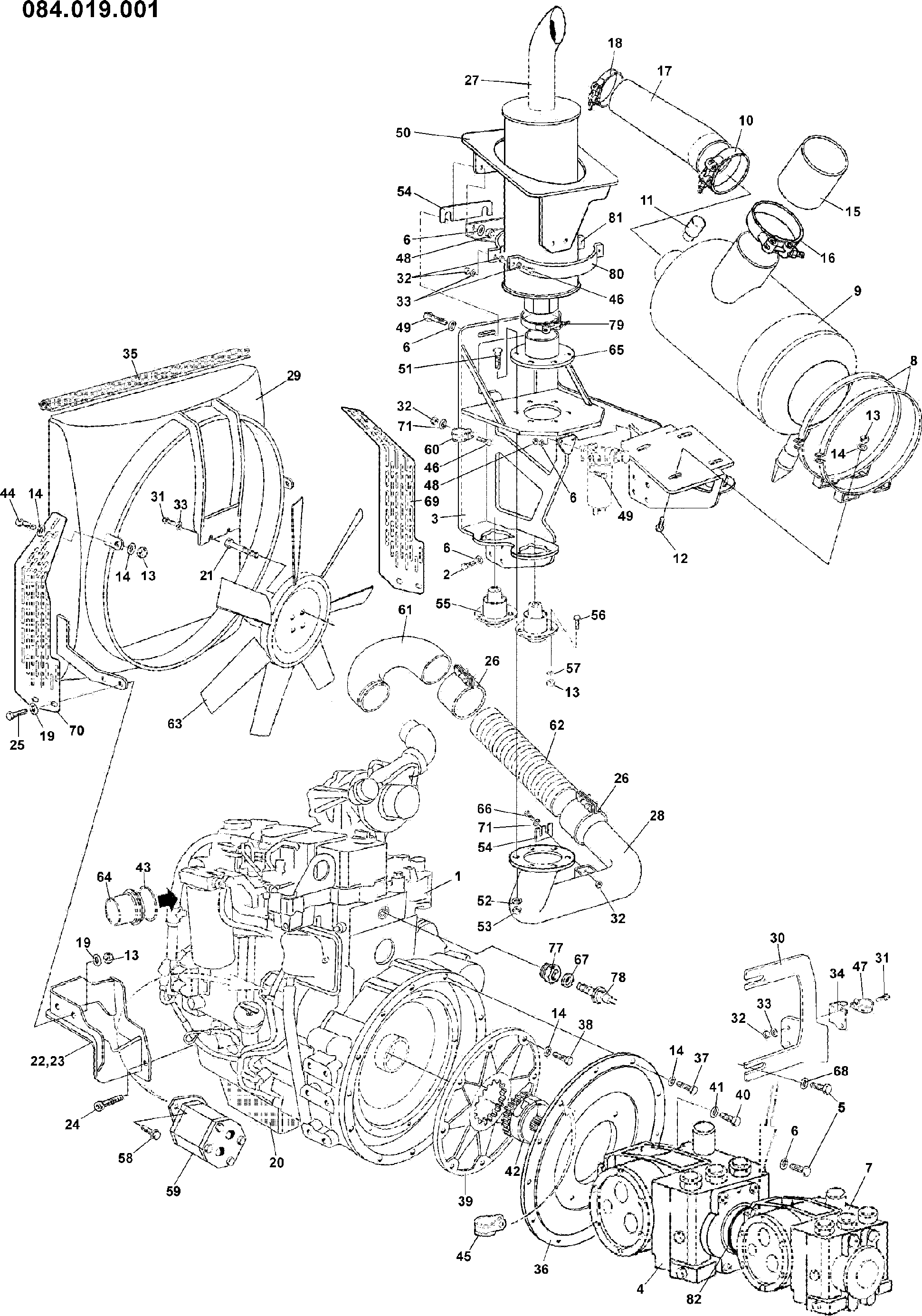

Заводская схема «Енгине-пумп в сборе.» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL910007013	Диесел двигатель	1
2	DYL950002024	Винт	8
3	DYL083444301	Опора	1
4	DYL710009057	Гидравлический насос	1
5	DYL950002247	Винт	6
6	DYL950218001	Шайба	18
7	DYL710009039	Гидравлический насос	1
8	DYL750010013	Хомут	2
9	DYL750002016	Воздушный фильтр	1
10	DYL950601084	Хомут	1
11	DYL750003080	Филт.индикатор	1
12	DYL950001047	Винт	4
13	DYL950101006	Гайка	22
14	DYL950203005	Шайба	28
15	DYL083466301	Трос жгут проводов	1
16	DYL950601081	Хомут	1
17	DYL083461301	Трубка	1
18	DYL950601086	Хомут	1
19	DYL039550401	Шайба	8
21	DYL950001039	Винт	4
22	DYL083483301	Опора	1
23	DYL083482301	Опора	1
24	DYL950003051	Винт	6
25	DYL950002091	Винт	4
26	DYL957600032	Хомут	2
27	DYL957600046	Глушитель	1
28	DYL082808301	Трубка	1
29	DYL084008201	Канализер	1
30	DYL082363302	Кронштейн	1
31	DYL950002015	Винт	4
32	DYL950101004	Гайка	9
33	DYL950203004	Шайба	8
34	DYL082364301	Кронштейн	1
35	DYL997100037	Резиновая прокладка	3
36	DYL056089201	Крышка	1
37	DYL950002090	Винт	12
38	DYL950002074	Винт	8
39	DYL900800011	Тоотхед втулка	1
40	DYL950001081	Винт	4
41	DYL950218008	Шайба	4
42	DYL082550301	Ведущая шестерня	1
43	DYL720101542	Уплотнительное кольцо	1
44	DYL950001046	Винт	2
45	DYL084043301	Хомут	1
46	DYL950002262	Винт	3
47	DYL950608008	Хомут	1
48	DYL950101007	Гайка	4
49	DYL950002243	Винт	4
50	DYL084082201	Двигатель выпускной	1
51	DYL950002191	Винт	8
52	DYL950203009	Шайба	8
53	DYL950101010	Гайка	8
54	DYL082949301	Гаге комплект	1
55	DYL071357301	Схокк абсорбер	4
56	DYL074462401	Винт	12
57	DYL074463401	Шайба	12
58	DYL950003117	Винт	2
59	DYL710001079	Гидравлический насос	1
60	DYL950608006	Хомут	1
61	DYL082800301	Трубка	1
62	DYL083485301	Компенсатор	1
63	DYL903001013	Вентилятор	1
64	DYL083501301	Трубка	1
65	DYL084079301	Кронштейн	1
66	DYL950001029	Винт	2
67	DYL950210037	Шайба	1
68	DYL039560401	Шайба	2
69	DYL084026301	Грид	1
70	DYL084027301	Грид	1
71	DYL039549401	Шайба	3
77	DYL083908301	Адаптер	1
78	DYL820007007	Тхерморесист	1
79	DYL957600031	Хомут	1
80	DYL037544302	Халф фланец	1
81	DYL084117301	Рукоятка кронштейн	1
82	DYL720101545	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
