Каталог запчастей HITACHI
Гидравлический насос — HITACHI ZC120S

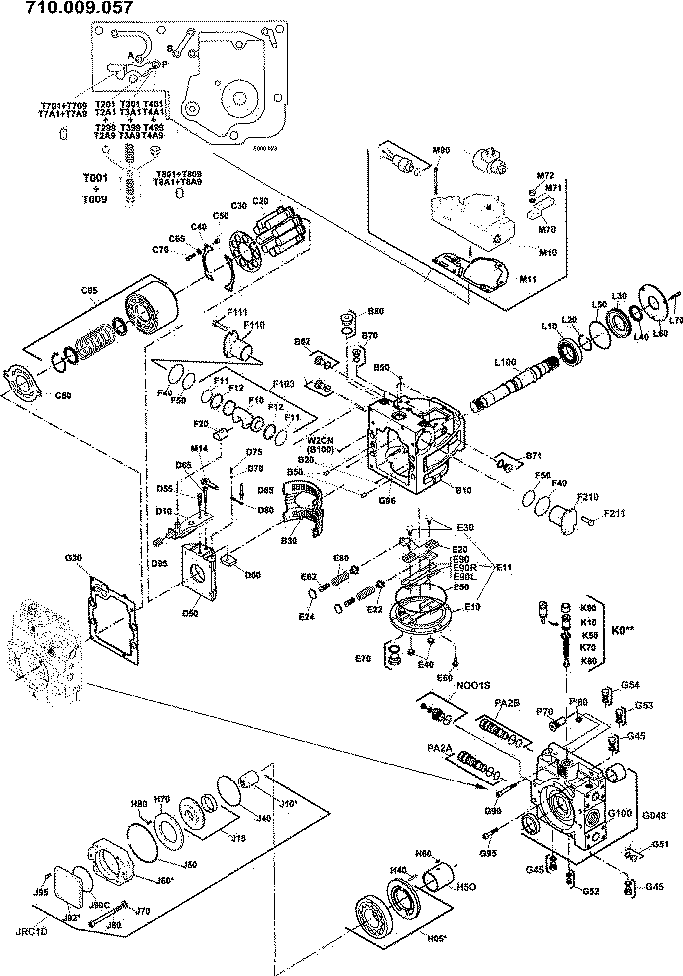

Заводская схема «Гидравлический насос» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 400 | DYL790009590 | Сеалс комплект | 1 |
| B10 | DYL790009932 | Корпус | 1 |
| B20 | DYL790009732 | Палец | 2 |
| B30 | DYL790009684 | Подшипник | 1 |
| B50 | DYL790009035 | Палец | 2 |
| B70 | DYL790009697 | Пробка | 1 |
| B72 | DYL790009697 | Пробка | 1 |
| B80 | DYL790009718 | Пробка | 1 |
| B90 | DYL790009734 | Сапун | 3 |
| C20 | DYL790009584 | Поршень | 9 |
| C30 | DYL790009585 | Фиксатор пластина | 1 |
| C40 | DYL790009587 | Пластина | 2 |
| C50 | DYL790009662 | Проставка кольцо | 4 |
| C65 | DYL790009542 | Шайба | 4 |
| C70 | DYL790009543 | Винт | 4 |
| C80 | DYL790024625 | Пластина | 1 |
| C05 | DYL790009581 | Гидроцилиндр блок | 1 |
| D10 | DYL790009682 | Управление тяга | 1 |
| D50 | DYL790009933 | Пластина | 1 |
| D55 | DYL790009737 | Винт | 1 |
| D60 | DYL790009738 | Направляющая | 1 |
| D65 | DYL790009739 | Винт | 1 |
| D70 | DYL790009740 | Шайба | 1 |
| D75 | DYL790009741 | Палец | 1 |
| D80 | DYL790009742 | Кеепер | 1 |
| D85 | DYL790009743 | Палец | 1 |
| D95 | DYL790009744 | Пружина | 1 |
| E6 | DYL790009753 | Кеепер | 2 |
| E10 | DYL790009934 | Крышка | 1 |
| E11 | DYL790009935 | Крышка комплете | 1 |
| E20 | DYL790009936 | Рычаг | 1 |
| E22 | DYL790009937 | Уплотнительное кольцо | 2 |
| E24 | DYL790009749 | Шайба | 2 |
| E30 | DYL790009750 | Направляющая | 2 |
| E40 | DYL790009751 | Гайка | 2 |
| E50 | DYL790009938 | Уплотнительное кольцо | 1 |
| E60 | DYL790009754 | Винт | 6 |
| E70 | DYL790009718 | Пробка | 1 |
| E80 | DYL790009939 | Пружина | 2 |
| E82 | DYL790009940 | Пружина | 2 |
| E90 | DYL790009941 | Направляющая | 1 |
| E90L | DYL790009942 | Пластина | 1 |
| E90R | DYL790009943 | Пластина | 1 |
| F10 | DYL790009944 | Поршень в сборе. | 1 |
| F11 | DYL790009946 | Уплотнительное кольцо | 2 |
| F12 | DYL790009948 | Кольцо | 2 |
| F20 | DYL790009768 | Скольжение | 1 |
| F40 | DYL790009950 | Уплотнительное кольцо | 2 |
| F50 | DYL790009951 | Уплотнительное кольцо | 2 |
| F60 | DYL790009826 | Винт | 3 |
| F103 | DYL790009945 | Поршень | 1 |
| F104 | DYL790009945 | Поршень | 1 |
| F110 | DYL790024056 | Серво кйлиндре | 1 |
| F111 | DYL790009826 | Винт | 3 |
| F112 | DYL790009751 | Гайка | 1 |
| F113 | DYL790009766 | Шпилька | 1 |
| F210 | DYL790024056 | Серво гидроцилиндр | 1 |
| F211 | DYL790009826 | Винт | 3 |
| F212 | DYL790009751 | Гайка | 1 |
| F213 | DYL790009766 | Шпилька | 1 |
| F303 | DYL790024057 | Серво гидроцилиндр | 1 |
| F304 | DYL790009949 | Серво гидроцилиндр | 1 |
| F313 | DYL790024057 | Серво гидроцилиндр | 1 |
| F314 | DYL790009949 | Серво гидроцилиндр | 1 |
| F351 | DYL790009751 | Гайка | 2 |
| G10 | DYL790009957 | Корпус | 1 |
| G30 | DYL790009958 | Прокладка | 1 |
| G45 | DYL790009702 | Пробка | 1 |
| G46 | DYL790009702 | Пробка | 1 |
| G47 | DYL790009702 | Пробка | 1 |
| G50 | DYL790009702 | Пробка | 2 |
| G52 | DYL790009697 | Пробка | 1 |
| G54 | DYL790009697 | Пробка | 1 |
| G90 | DYL790009834 | Винт | 1 |
| G95 | DYL790009368 | Шайба | 1 |
| G97 | DYL790009834 | Винт | 1 |
| G301 | DYL790009959 | Прокладка | 1 |
| G04 | DYL790009952 | Корпус | 1 |
| G06 | DYL790009954 | Клапан | 1 |
| G07 | DYL790009955 | Винт | 4 |
| G08 | DYL790009956 | Прокладка | 1 |
| G048 | DYL790009953 | Корпус | 1 |
| H20 | DYL790009962 | Геротор в сборе. | 1 |
| H25 | DYL790009963 | Кольцо | 1 |
| H30 | DYL790009836 | Пластина | 2 |
| H31 | DYL790009778 | Пластина | 1 |
| H40 | DYL790009964 | Палец | 1 |
| H50 | DYL790009838 | Мост | 1 |
| H60 | DYL790009692 | Штуцер шпонка | 1 |
| H70 | DYL790009558 | Пружина | 1 |
| H80 | DYL790009839 | Винт | 6 |
| H05 | DYL790009960 | Кхарге насос | 1 |
| H05E | DYL790009961 | Кхарге насос комплект | 1 |
| J10 | DYL790009840 | Втулка | 1 |
| J15 | DYL790009691 | Крышка | 1 |
| J40 | DYL790009784 | Уплотнительное кольцо | 1 |
| J50 | DYL790009752 | Уплотнительное кольцо | 1 |
| J60 | DYL790009841 | Адаптер | 1 |
| J70 | DYL790009842 | Шайба | 4 |
| J80 | DYL790009843 | Винт | 4 |
| J90 | DYL790009658 | Прокладка | 1 |
| J92 | DYL790009844 | Крышка | 1 |
| J95 | DYL790009845 | Винт | 4 |
| JR1NN | DYL790009966 | Крышка комплете | 1 |
| JRC1D | DYL790024058 | Крышка комплете | 1 |
| K10 | DYL790009557 | Винт | 1 |
| K50 | DYL790009012 | Уплотнительное кольцо | 1 |
| K70 | DYL790009558 | Пружина | 1 |
| K80 | DYL790009559 | Клапан коне | 1 |
| K90 | DYL790009560 | Гайка | 1 |
| K024 | DYL790009786 | Клапан | 1 |
| L10 | DYL790009583 | Подшипник | 1 |
| L20 | DYL790009866 | Кольцо | 1 |
| L30 | DYL790009586 | Втулка | 1 |
| L40 | DYL790009627 | Масляный уплотнение | 1 |
| L50 | DYL790009628 | Уплотнительное кольцо | 1 |
| L60 | DYL790009868 | Пластина | 1 |
| L70 | DYL790009715 | Винт | 3 |
| L100 | DYL790024059 | Мост | 1 |
| L1S1 | DYL790009967 | Мост | 1 |
| M1RS | DYL790009848 | Серво | 1 |
| M10 | DYL790009634 | Серво комманд | 1 |
| M11 | DYL790009849 | Прокладка | 1 |
| M14 | DYL790024060 | Управление тяга | 1 |
| M70 | DYL790009851 | Рычаг | 1 |
| M71 | DYL790009852 | Шайба | 1 |
| M72 | DYL790009853 | Гайка | 1 |
| M90 | DYL790009854 | Винт | 5 |
| M92 | DYL790009855 | Винт | 1 |
| M93D | DYL790009790 | Кхоке | 1 |
| M400 | DYL790009969 | Крышка | 1 |
| M01DD | DYL790009968 | Серво | 1 |
| N10 | DYL790009792 | Редуктор | 1 |
| N10S | DYL790009792 | Редуктор | 1 |
| N36 | DYL790009697 | Пробка | 1 |
| N001S | DYL790009791 | Фильтр комплект | 1 |
| P2A1 | DYL790009793 | Клапан | 1 |
| P2B1 | DYL790009793 | Клапан | 1 |
| P70 | DYL790009676 | Клапан | 2 |
| P80 | DYL790009794 | Пробка | 2 |
| PA2A | DYL790009856 | Клапан | 1 |
| PA2B | DYL790009856 | Клапан | 1 |
| T20 | DYL790009796 | Кхоке | 1 |
| T30 | DYL790009798 | Пружина | 1 |
| T40 | DYL790009799 | Опора | 1 |
| T50 | DYL790009800 | Кхоке | 1 |
| T203 | DYL790009797 | Кхоке | 1 |
| T701 | DYL790024624 | Кхоке | 1 |
| T801 | DYL790024624 | Кхоке | 1 |
| T003 | DYL790009795 | Кхоке | 1 |
| W701 | DYL790009565 | Електровалве | 1 |
| W702 | DYL790009801 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
