Выключатель плата — HITACHI ZC120S

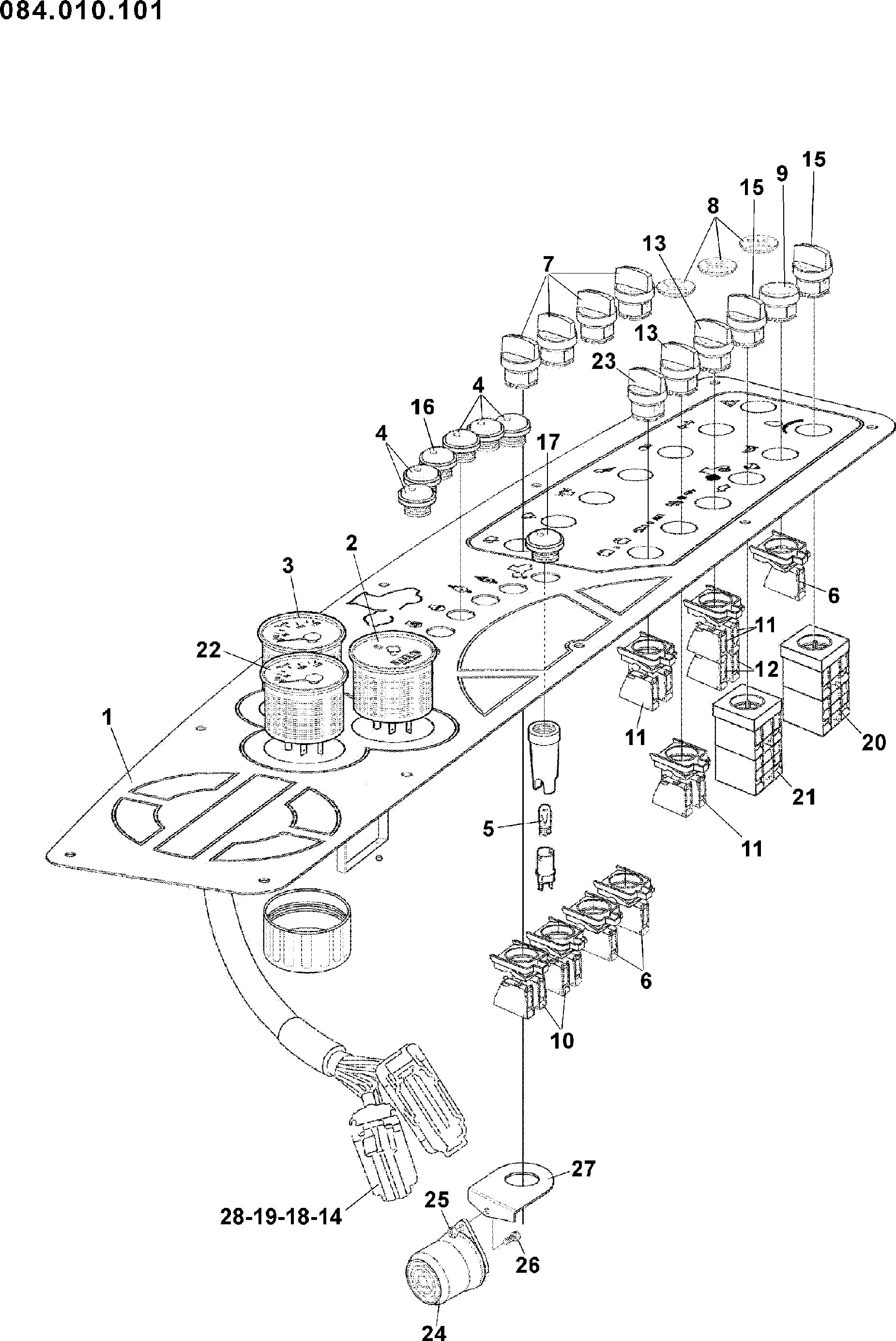

Заводская схема «Выключатель плата» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYL084009001 | Пластина | 1 |
| 2 | DYL820002004 | Хоурс измеритель | 1 |
| 3 | DYL820004011 | Масляный темп.гауге | 1 |
| 4 | DYL830004050 | Освещение | 5 |
| 5 | DYL830003035 | Лампа | 7 |
| 6 | DYL840002036 | Выключатель | 3 |
| 7 | DYL840002034 | Поворотный буттон | 4 |
| 8 | DYL730005075 | Пробка | 3 |
| 9 | DYL840002040 | Пресс буттон | 1 |
| 10 | DYL840002039 | Выключатель | 2 |
| 11 | DYL840002038 | Выключатель | 3 |
| 12 | DYL840002033 | Выключатель | 2 |
| 13 | DYL840002035 | Поворотный буттон | 2 |
| 14 | DYL084025101 | Трос | 1 |
| 15 | DYL840002061 | Поворотный буттон | 2 |
| 16 | DYL830004059 | Освещение | 1 |
| 17 | DYL830004060 | Освещение | 1 |
| 18 | DYL810004054 | Клемма | 36 |
| 19 | DYL810004055 | Клемма | 5 |
| 20 | DYL840002060 | Выключатель | 1 |
| 21 | DYL840002065 | Выключатель | 1 |
| 22 | DYL820004014 | Уровень индикатор | 1 |
| 23 | DYL840002042 | Поворотный буттон | 1 |
| 24 | DYL830007010 | Клаксон | 1 |
| 25 | DYL950101002 | Гайка | 1 |
| 26 | DYL950002002 | Винт | 1 |
| 27 | DYL084020301 | Кронштейн | 1 |
| 28 | DYL842505082 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
