Редуктор — HITACHI ZC120S

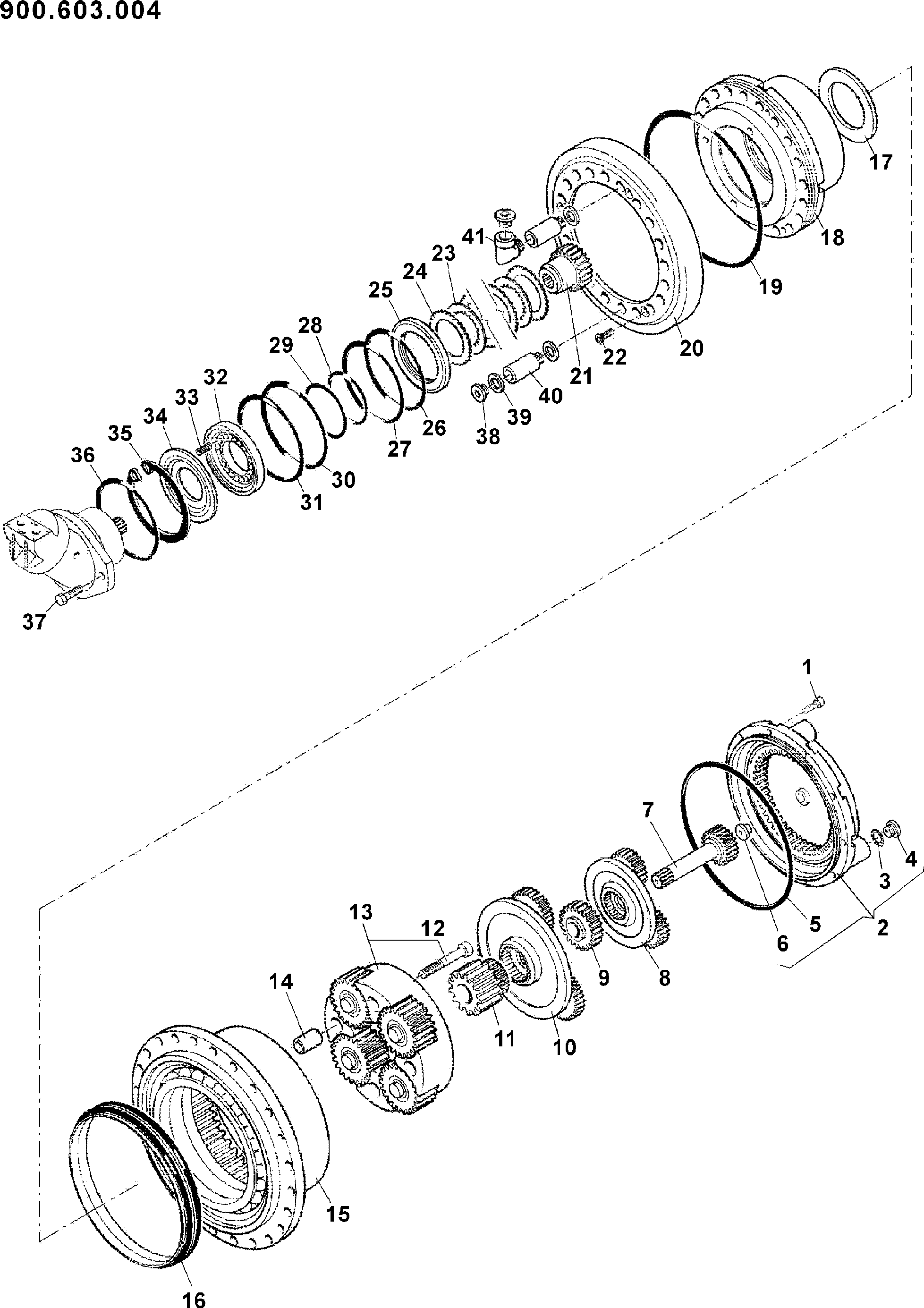

Заводская схема «Редуктор» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYL900604023 | Винт | 10 |
| 2 | DYL900604081 | Крышка | 1 |
| 3 | DYL900604019 | Шайба | 2 |
| 4 | DYL900604025 | Пробка | 2 |
| 5 | DYL900604007 | Уплотнительное кольцо | 1 |
| 6 | DYL900604059 | Дисковый | 1 |
| 7 | DYL900604038 | Планетариум | 1 |
| 8 | DYL900604075 | Планет. в сборе. | 1 |
| 9 | DYL900604042 | Планетариум | 1 |
| 10 | DYL900604074 | Планет. в сборе. | 1 |
| 11 | DYL900604041 | Планетариум | 1 |
| 12 | DYL900604022 | Винт | 4 |
| 13 | DYL900604086 | Планет. в сборе. | 1 |
| 14 | DYL900604054 | Втулка | 4 |
| 15 | DYL900604083 | Корпус | 1 |
| 16 | DYL900604001 | Прокладка | 1 |
| 17 | DYL900604055 | Проставка | 1 |
| 18 | DYL900604031 | Аксле-бокс | 1 |
| 19 | DYL900604008 | Уплотнительное кольцо | 1 |
| 20 | DYL900604052 | Крышка | 1 |
| 21 | DYL900604032 | Вал | 1 |
| 22 | DYL900604093 | Винт | 3 |
| 23 | DYL900604067 | Кольцо | 5 |
| 24 | DYL900604069 | Кольцо | 6 |
| 25 | DYL900604058 | Проставка | 1 |
| 26 | DYL900604028 | Кольцо | 1 |
| 27 | DYL900604013 | Уплотнительное кольцо | 1 |
| 28 | DYL900604027 | Кольцо | 1 |
| 29 | DYL900604012 | Уплотнительное кольцо | 1 |
| 30 | DYL900604014 | Уплотнительное кольцо | 1 |
| 31 | DYL900604029 | Кольцо | 1 |
| 32 | DYL900604035 | Поршень | 1 |
| 33 | DYL900604065 | Пружина | 15 |
| 34 | DYL900604047 | Фиксатор | 1 |
| 35 | DYL900604090 | Кирклип | 1 |
| 36 | DYL900604010 | Уплотнительное кольцо | 1 |
| 37 | DYL900604003 | Винт | 2 |
| 38 | DYL900604024 | Пробка | 3 |
| 39 | DYL900604018 | Шайба | 6 |
| 40 | DYL900604064 | Проставка | 3 |
| 41 | DYL900604062 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
