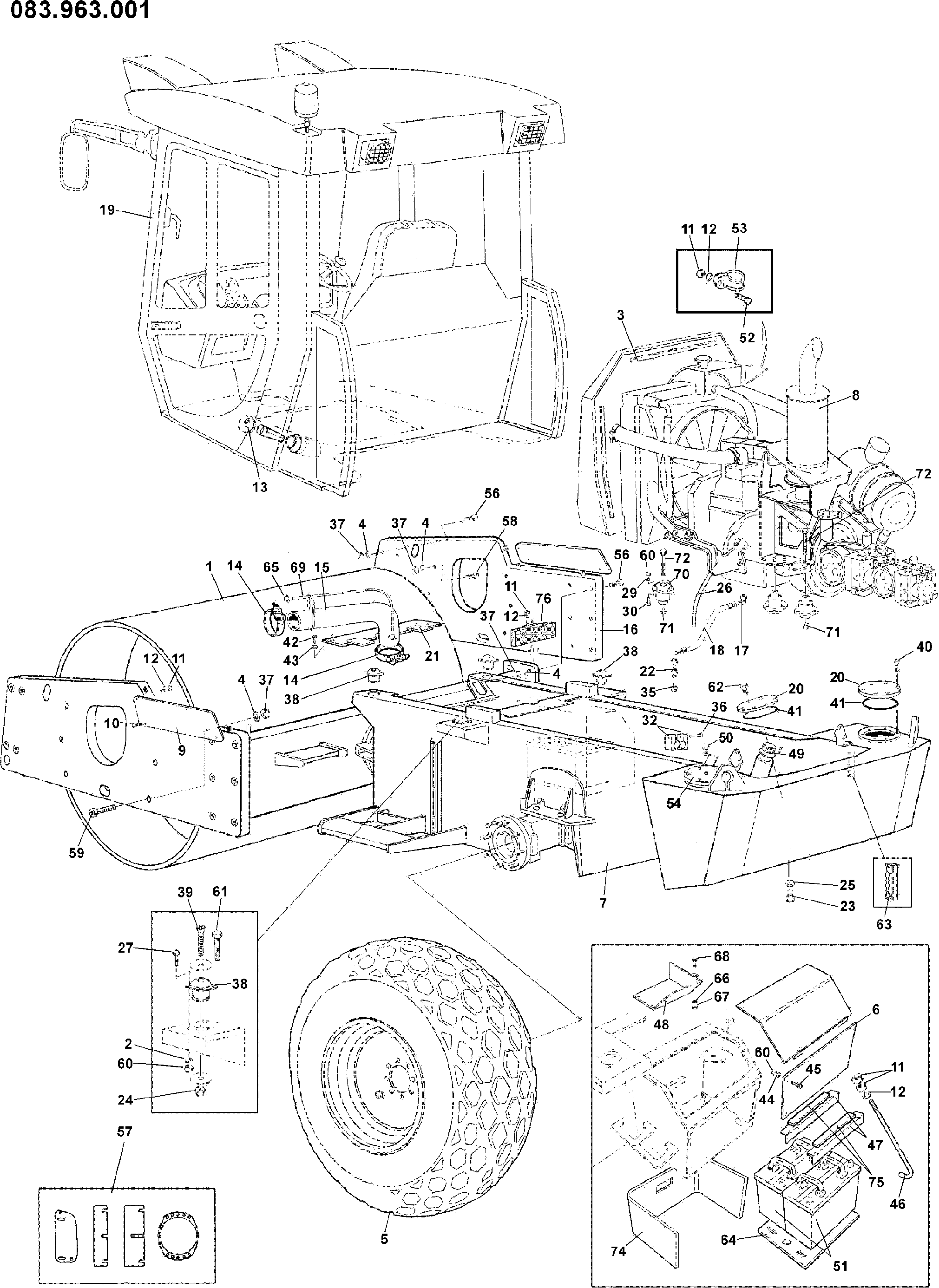

Общий узел в сборе — HITACHI ZC120S

Заводская схема «Общий узел в сборе» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DYL084097001	Барабан	1
2	DYL950203005	Шайба	16
3	DYL083427102	Радиатор в сборе.	1
4	DYL950218004	Шайба	22
5	DYL083625201	Колесо	2
6	DYL083958301	Крышка	1
7	DYL083964001	Фирст узел в сборе	1
8	DYL084019001	Енгине-пумп AS.	1
9	DYL996506093	Лист	2
10	DYL950004020	Винт	6
11	DYL950101004	Гайка	17
12	DYL950203004	Шайба	13
13	DYL959004056	Пробка	1
14	DYL950601053	Хомут	2
15	DYL084032301	Трубка	1
16	DYL083741201	Лонгерон	1
17	DYL730001204	Угловой штуцер	1
18	DYL740002418	Шланг в сборе.	1
19	DYL083962001	Платформ в сборе.	1
20	DYL996505030	Лист	2
21	DYL084030301	Замок	1
22	DYL730001106	Штуцер	1
23	DYL730005003	Пробка	1
24	DYL950101068	Гайка	4
25	DYL950210012	Шайба	1
26	DYL997200032	Трос жгут проводов	1
27	DYL950001047	Винт	16
29	DYL074463401	Шайба	6
30	DYL074462401	Винт	6
32	DYL950602021	Хомут	1
35	DYL730005054	Пробка	1
36	DYL950602014	Винт	1
37	DYL950101014	Гайка	22
38	DYL990101052	Схокк абсорбер	4
39	DYL950004080	Винт	2
40	DYL950003038	Винт	12
41	DYL720101218	Уплотнительное кольцо	3
42	DYL950004053	Винт	4
43	DYL078478401	Шайба	4
44	DYL074451301	Шайба	4
45	DYL950003041	Винт	4
46	DYL078378302	Шток	4
47	DYL075311301	Угол штанга	2
48	DYL082544301	Пластина	1
49	DYL790022001	Пробка	1
50	DYL730005078	Пробка	1
51	DYL830008007	Аккумулятор	2
52	DYL950002014	Винт	1
53	DYL950608009	Хомут	1
54	DYL084106301	Крышка	1
56	DYL950003313	Винт	10
57	DYL083738101	Гаге комплект	1
58	DYL950003288	Винт	6
59	DYL950003293	Винт	6
60	DYL950101006	Гайка	26
61	DYL950001328	Винт	2
62	DYL950002017	Винт	6
63	DYL710502009	Уровень индикатор	1
64	DYL082436301	Резиновая прокладка	1
65	DYL950601056	Хомут	2
66	DYL950203003	Шайба	3
67	DYL950106031	Гайка	3
68	DYL950002007	Винт	3
69	DYL997200107	Шланг (M.)	1
70	DYL071357301	Схокк абсорбер	2
71	DYL950106016	Гайка	6
72	DYL950001134	Винт	6
74	DYL084124301	Резиновая прокладка	1
75	DYL997100044	Резиновая прокладка	2
76	DYL084133301	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
