Кондиционер — HITACHI ZC120S

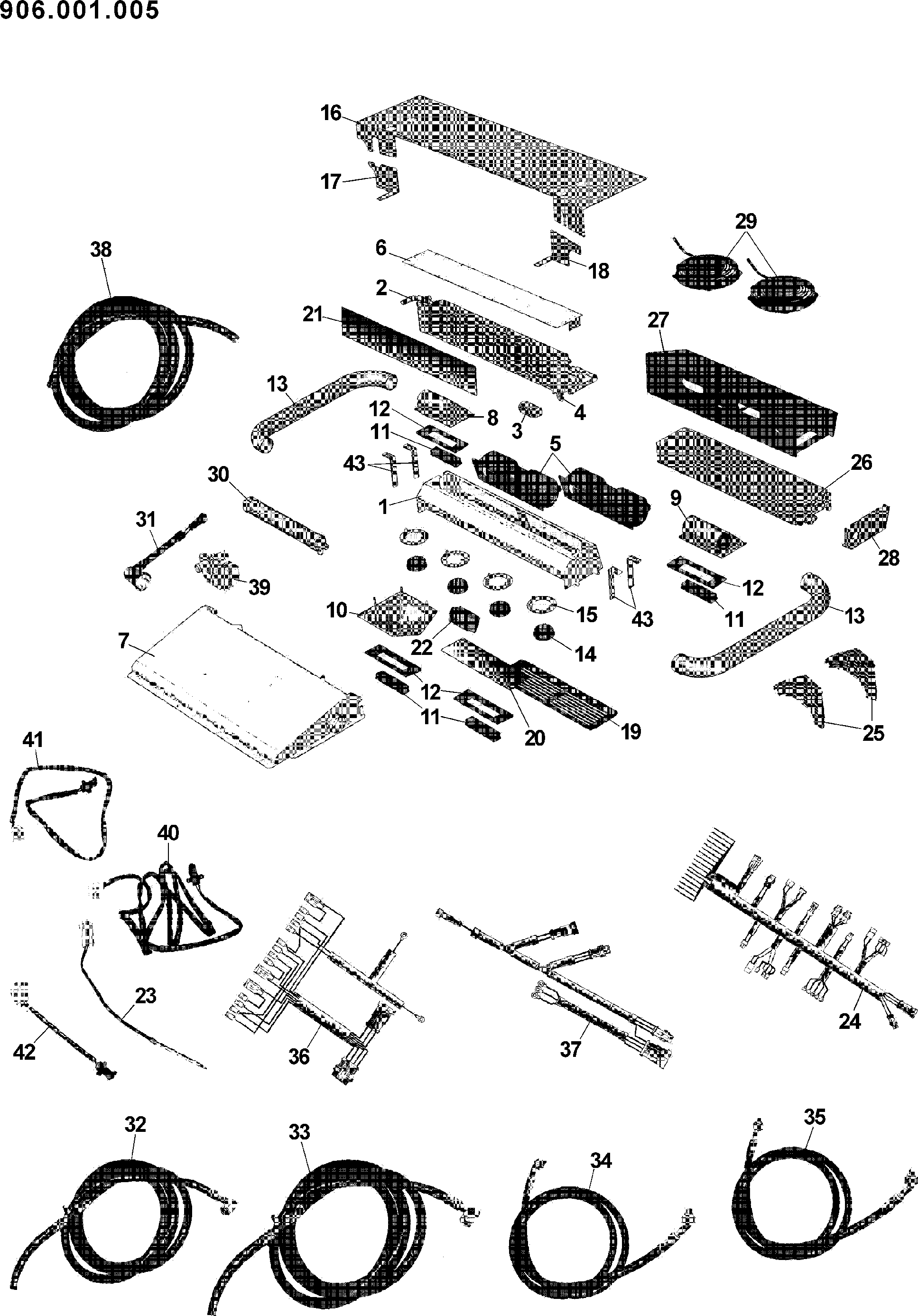

Заводская схема «Кондиционер» для HITACHI ZC120S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYL906003100 | Короб | 1 |
| 2 | DYL906003101 | Серпентине | 1 |
| 3 | DYL906003102 | Клапан | 1 |
| 4 | DYL906003074 | Фланец | 1 |
| 5 | DYL906003078 | Прессуризер | 2 |
| 6 | DYL906003103 | Крышка | 1 |
| 7 | DYL906003104 | Канализер | 1 |
| 8 | DYL906003105 | Канализер | 1 |
| 9 | DYL906003106 | Канализер | 1 |
| 10 | DYL906003107 | Кронштейн | 1 |
| 11 | DYL906003108 | Грид | 4 |
| 12 | DYL906003109 | Ембеллисхер | 4 |
| 13 | DYL906003110 | Трубка | 2 |
| 14 | DYL906003086 | Форсунка | 4 |
| 15 | DYL906003111 | Ембеллисхер | 4 |
| 16 | DYL906003112 | Панель | 1 |
| 17 | DYL906003113 | Панель | 1 |
| 18 | DYL906003114 | Панель | 1 |
| 19 | DYL906003115 | Грид | 1 |
| 20 | DYL906003116 | Фильтр | 1 |
| 21 | DYL906003117 | Фильтр | 1 |
| 22 | DYL906003118 | Електрон. кард | 1 |
| 23 | DYL906003119 | Пробе | 1 |
| 24 | DYL906003120 | Трос жгут проводов | 1 |
| 25 | DYL906003121 | Регулятор | 2 |
| 26 | DYL906003122 | Конденсатор | 1 |
| 27 | DYL906003123 | Кронштейн | 1 |
| 28 | DYL906003124 | Крышка | 1 |
| 29 | DYL906003125 | Электрический вентилятор | 2 |
| 30 | DYL906003126 | Фильтр | 1 |
| 31 | DYL906003083 | Трос жгут проводов | 1 |
| 32 | DYL906003127 | Трубка | 1 |
| 33 | DYL906003128 | Трубка | 1 |
| 34 | DYL906003129 | Трубка | 1 |
| 35 | DYL906003130 | Трубка | 1 |
| 36 | DYL906003131 | Трос жгут проводов | 1 |
| 37 | DYL906003132 | Трос жгут проводов | 1 |
| 38 | DYL906003133 | Трубка | 14 |
| 39 | DYL906003134 | Клапан | 1 |
| 40 | DYL906003135 | Пробе | 1 |
| 41 | DYL906003136 | Пробе | 1 |
| 42 | DYL906003137 | Пробе | 1 |
| 43 | DYL906003138 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZC120S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
