Тормозной клапан (для ходовой гидромотор)<WH03> — HITACHI WH03

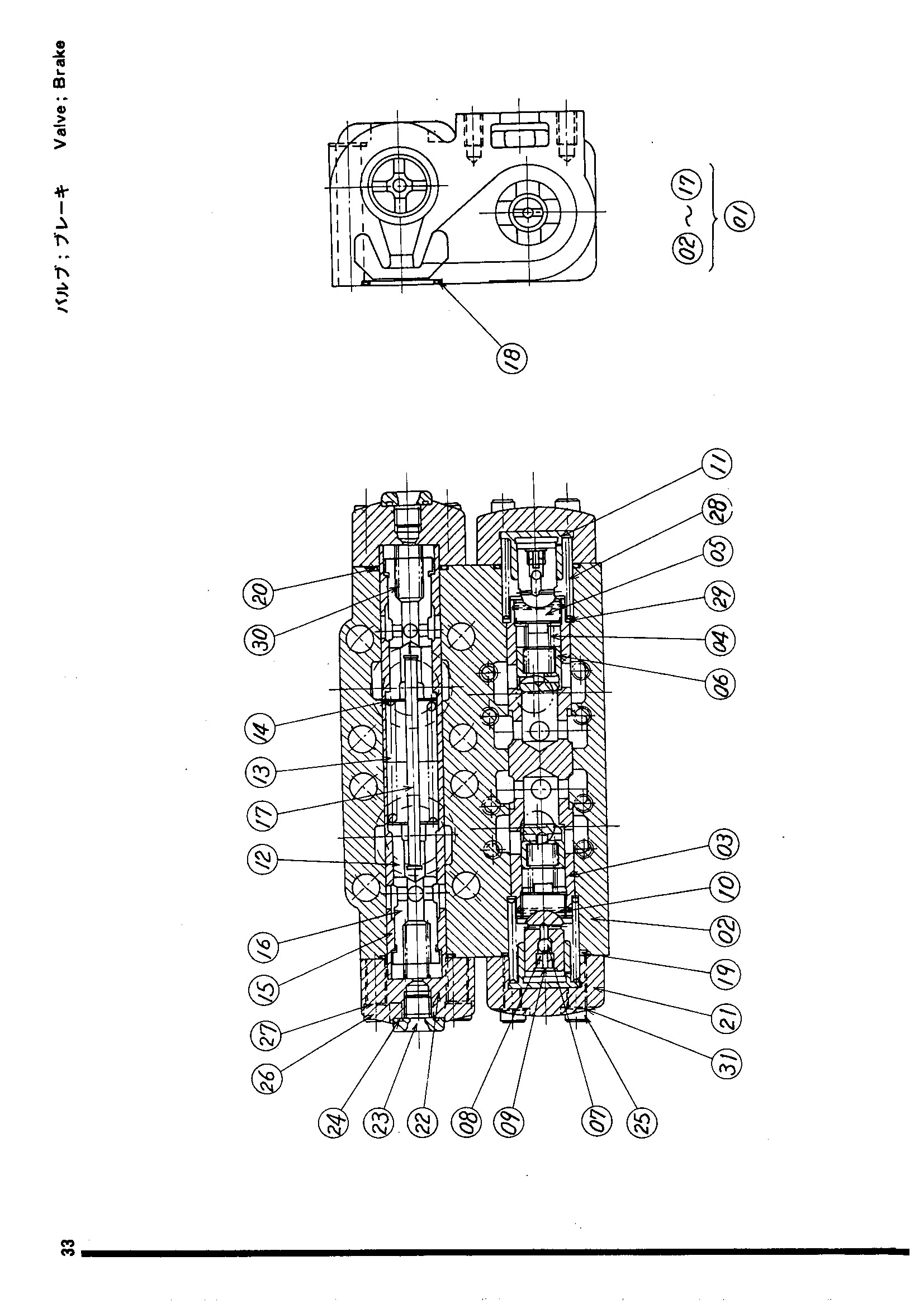

Заводская схема «Тормозной клапан (для ходовой гидромотор)<WH03>» для HITACHI WH03. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505728 | Тормозной клапан | 1 | |
| 01 | 4036811 | Касинг-асс, Y | 1 |
| 01 | 4036812 | Касинг-асс, Y | 1 |
| 18 | A810035 | Уплотнительное кольцо | 2 |
| 19 | 4511394 | Уплотнительное кольцо | 2 |
| 20 | 4511395 | Уплотнительное кольцо | 2 |
| 21 | 4511396 | Крышка | 2 |
| 22 | 4036912 | Крышка | 2 |
| 22 | 4036913 | Крышка | 2 |
| 23 | 4036914 | Пробка | 2 |
| 23 | 4036915 | Пробка | 2 |
| 24 | 4036916 | Уплотнительное кольцо | 2 |
| 24 | 4036917 | Уплотнительное кольцо | 2 |
| 25 | 4511423 | Болт с внутренним шестигранником | 8 |
| 25 | 4514611 | Болт с внутренним шестигранником | 8 |
| 26 | 4511401 | Болт с внутренним шестигранником | 8 |
| 26 | 4514612 | Болт с внутренним шестигранником | 8 |
| 27 | 4511402 | Пружинная шайба | 8 |
| 27 | 4514613 | Пружинная шайба | 8 |
| 28 | 4511404 | Пружина | 2 |
| 29 | 4511406 | Шайба | 2 |
| 30 | 4511411 | Пружина | 2 |
| 31 | 4511420 | Пружинная шайба | 8 |
| 31 | 4514618 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI WH03 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
