Бункер в сборе — HITACHI VR516FS

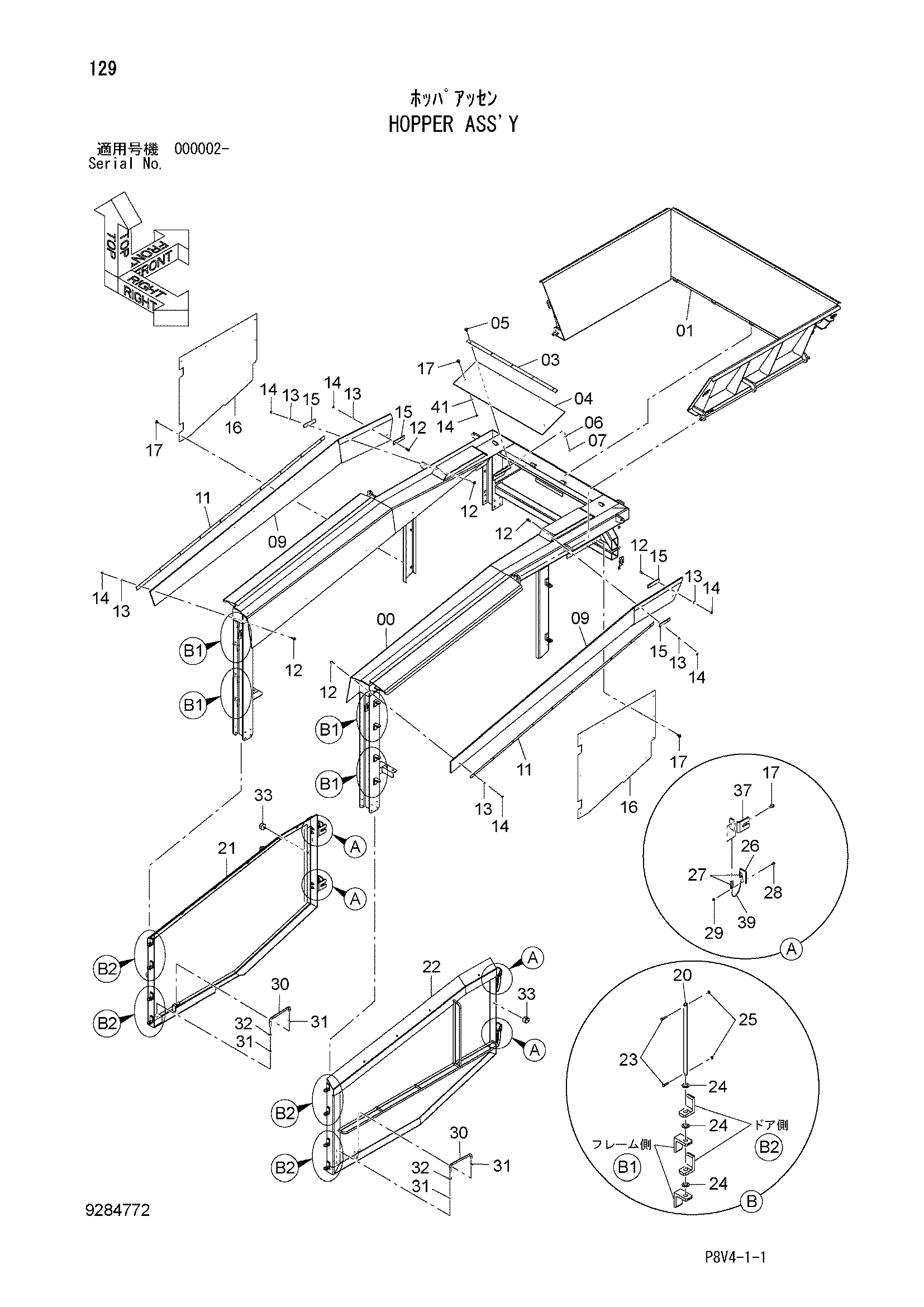

Заводская схема «Бункер в сборе» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053987 | Рама | 1 |
| 01 | 9284719 | Бункер | 1 |
| 03 | 3111612 | Пластина | 1 |
| 04 | 3111621 | Резиновая прокладка | 1 |
| 05 | J281240 | Болт с шайбой | 5 |
| 05A | J901240 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J222012 | Шайба | 5 |
| 07 | J950012 | Гайка | 5 |
| 09 | 2054872 | Резиновая прокладка | 2 |
| 11 | 3111611 | Пластина | 2 |
| 12 | J281245 | Болт с шайбой | 28 |
| 12A | J901245 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | J222012 | Шайба | 28 |
| 14 | J950012 | Гайка | 30 |
| 15 | 4694559 | Пластина | 4 |
| 16 | 3111606 | Пластина | 2 |
| 17 | J281235 | Болт с шайбой | 30 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 20 | 4691607 | Палец | 4 |
| 21 | 6025948 | Дверь | 1 |
| 22 | 6025949 | Дверь | 1 |
| 23 | J900625 | Болт | 8 |
| 24 | A590116 | Плоская шайба | 12 |
| 25 | M500605 | Гайка | 8 |
| 26 | 4677739 | Ведге | 4 |
| 27 | 4677797 | Крюк | 8 |
| 28 | J921020 | Болт | 4 |
| 29 | J950010 | Гайка | 4 |
| 30 | 4677737 | Стойка | 2 |
| 31 | 4077248 | Стопорный палец | 4 |
| 32 | J222020 | Шайба | 2 |
| 33 | 4640024 | Ограничитель | 2 |
| 37 | 4677732 | Пластина | 4 |
| 39 | 4641711 | Провод | 4 |
| 41 | 449490 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
